Fast Ethernet Office Switch • Handbuch
Vielen Dank für den Kauf des INTELLINET NETWORK SOLUTIONS
Switch, Modell 502023 (5-Port Kunststoffgehäuse), Modell 523301 (5-Port Metallgehäuse),
Modell 502054 (8-Port Kunststoffgehäuse) oder Modell 523318 (8-Port Metallgehäuse).

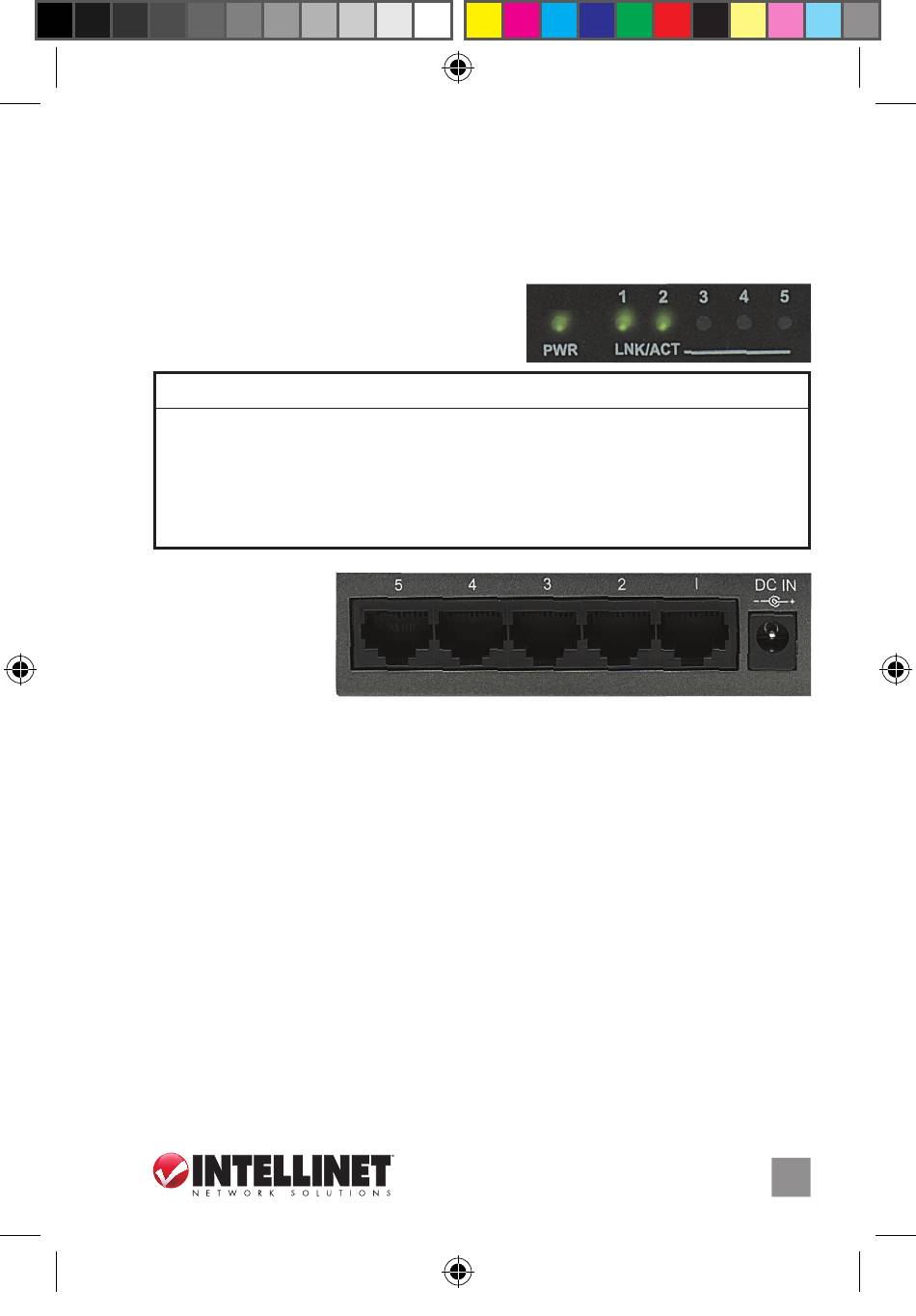

VORDERSEITE
Die LEDs — Strom, Verbindung/Aktivität — zeigen
Funktionen an und helfen bei Problemdiagnosen.
LED
PWR
LNK/ACT
RÜCKSEITE
Strom
Schließen Sie das
Buchsenende des
Netzteils auf der
Rückseite des Geräts an und den Stecker an der Steckdose. Überprüfen Sie, ob die
"PWR"-LED aktiviert ist. HINWEIS: Nutzen Sie nur das mitgelieferte Netzteil für volle
Kompatibilität und einwandfreien Betrieb.
Alle Ports unterstützen Auto-MDI/MDI-X Funktionalität, daher werden Crosskabel und
Uplink-Ports für Verbindungen zu PCs, Routern, Hubs, anderen Switchen, etc. nicht
benötigt. Cat5/5e- UTP/STP-Kabel bieten die beste Performance. Wenn eine LED keine
Verbindung/Aktivität anzeigt, überprüfen Sie das verbundene Gerät.
INSTALLATION
Er wird empfohlen, den Switch vor der Nutzung folgendermaßen aufzustellen:
• auf ebenem Untergrund, der das Gewicht des Switches (und evtl. anderer Gegenstände)
trägt
• mit mindestens 25 mm Abstand zu allen Seiten für angemessenen Luftdurchsatz
• fern von anderen Übertragungsgeräten wie Radios, Breitbandverstärker, etc.
• nicht in feuchten Umgebungen
• max. 100 m vom zu verbindenden Netzwerkgerät entfernt
502023_523301_502054_523318_08_UM_ML1.indd 3
Status Bedeutung
An Gerät wird mit Strom versorgt
Aus Stromanschluss prüfen/Gerät einschalten
An Verbindung ist hergestellt
Blinkend Verbindung ist hergestellt, Datenübertragung
Aus Verbindung ist nicht hergestellt
Deutsch
Fast Ethernet Office
™
3
DEUTSCH
