SAU12168

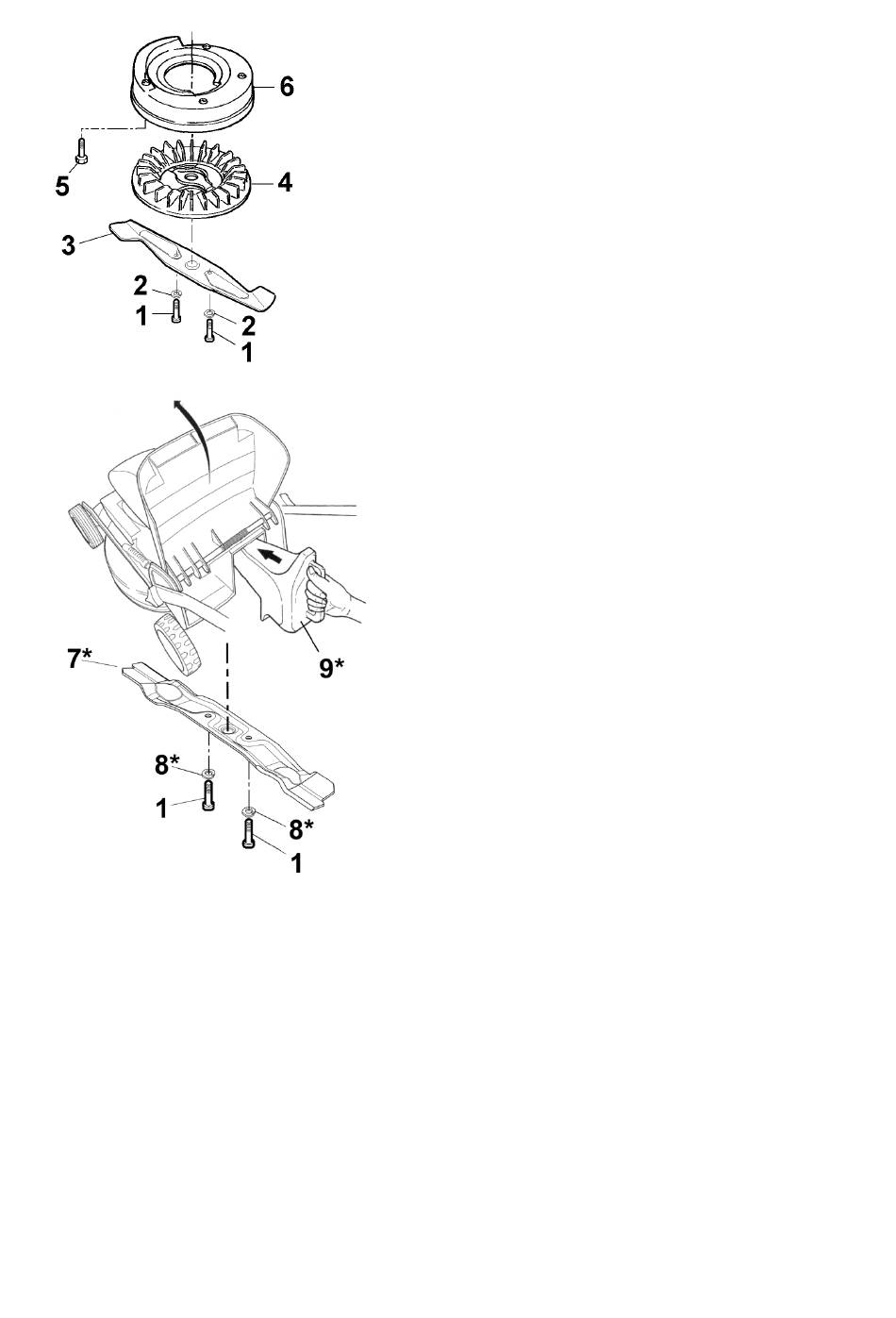

2. Einen Innensechskantschlüssel in die vorher gesäuberten
rechten und linken Messerbefestigungsschrauben (1)
einstecken.
Schrauben (1) mit Federring (2) herausdrehen und
Messerbalken (3) abnehmen!
3. Lüfter (4) von der Messerkupplung abziehen.
4. Die vier Schrauben M5x12 (5) zur Demontage des
Lüftergehäuses lösen. Lüftergehäuse (6) entfernen.
5. Den neuen Mulch-Messerbalken (7*) an die verblei-
bende Messerkupplung festschrauben.
HINWEIS
Die hochstehenden Enden des Messerbalkens müssen
zum Gehäuse hin zeigen.
6. Dazu die mitgelieferten Federringe (8*) auf die Messer-
schrauben (1) aufsetzen.
Die Messerschrauben eindrehen und mit 40-45 Nm
anziehen.
7. Mulchstopfen (9*) einbauen. Hierzu die Klappe öffnen,
den Grasfangsack abnehmen, den Mulchstopfen in den
Auswurfkanal einführen und die Klappe wieder
schließen.
Nach einer erfolgten Montage müssen für eine evtl.
Rückrüstung folgende Bauteile vorhanden sein:
Lüftergehäuse, Schraube M5x12 (4Stück), Lüfter,
Serienmesserbalken
2
