1. Universele dimmodule
Beschrijving
De universele dimmodule heeft twee kanalen om lichtkringen te dimmen.

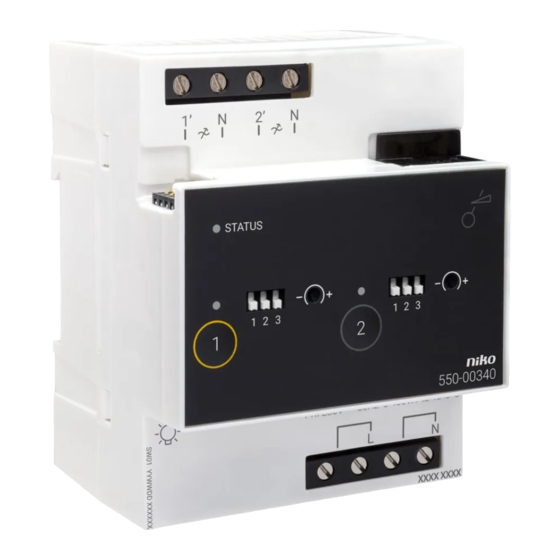

Overzicht
A
J
I
H
G
550-00340
A. L'1/N- en L'2/N-schroefklemmen
B. Schuifbrug
C. Potentiometer
D. Knoppen 1-2
E. N-schroefklemmen
F. L-schroefklemmen
G. Dipswitches
H. ADDRESS-knop 1
I. KANAAL-leds
J. STATUS-led
B
C
D
F E
Hier sluit je de dimbare belastingen aan.
Hiermee verbind je een volgende module waardoor de bus en de
voedingsspanning doorgegeven zijn.
Hiermee stel je manueel de minimale lichtintensiteit in.
Hiermee activeer of deactiveer je elke output afzonderlijk. Let erop dat
deze activering of deactivering tijdelijk is want dit wordt overschreven bij
de eerstvolgende buscommunicatie.
Hier sluit je de nuldraad aan.
Hier sluit je de fase van de 230V-netspanning aan.
Hiermee stel je manueel het type verlichting in dat je wilt dimmen.
Deze knop heeft een dubbele functie. Naast de functie beschreven onder
"D" geef je bij het programmeren van de installatie via deze knop het
unieke adres van de module door tijdens de adresseringsfase.
Eén per kanaal. Licht op in TEST-mode als de output geactiveerd is. Als er
een kanaalfout optreedt, knippert de led om een foutcode weer te geven.
Zie Foutcodes op pagina
Licht op in TEST-mode als de module correct aangesloten is en goed
functioneert. Als er een fout optreedt, knippert de led om een foutcode
weer te geven. Zie
6.
Foutcodes op pagina 6.
Universele dimmodule
