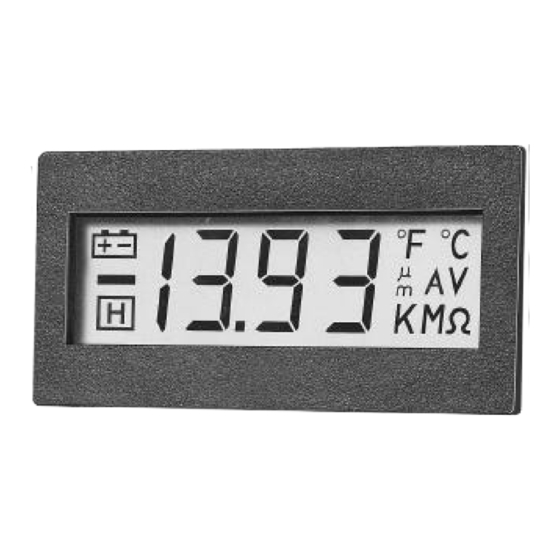

Falcon HED271 Bedienungsanleitung
Digitalmultimeter fur schalttafelaufbau
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Panel Mount Digital Multimeters
Digitalmultimeter für Schalttafelaufbau
Multimètres Numériques montés sur bandeau
Multímetros digitales montados en panel
Voltamperometri digitali per montaggio su
pannelli
PCB and Links
und Verbindungen
Leiterplatten
Cartes de circuits imprimés
Circuito impreso y enlaces
PCB e collegamenti
Application Circuits
Anwendungsschaltungen
Circuits Integres pour les Applications
Circuitos De Aplicación
Circuiti Di Applicazione
Dimensions
Abmessungen
Dimensiones
Dimensioni
et
liaisons
018369-01 Issue 1
HED271
HED272
DPM961
DPM962
English
Page 2
Deutsch
Seite 4
Français
Page 6
Español
Página 8
Italiano
Pagina 10
Page 12
Seite 12
Pagina 12
Page 13
Seite 13
Pagina 13
Page 16
Seite 16
Pagina 16
Inhaltsverzeichnis
Verwandte Anleitungen für Falcon HED271
Inhaltszusammenfassung für Falcon HED271
- Seite 1 HED271 HED272 DPM961 DPM962 English Panel Mount Digital Multimeters Page 2 Digitalmultimeter für Schalttafelaufbau Deutsch Seite 4 Français Multimètres Numériques montés sur bandeau Page 6 Español Multímetros digitales montados en panel Página 8 Voltamperometri digitali per montaggio su Italiano pannelli...
-
Seite 4: Technische Daten
Das HED272/DPM962 kann vorübergehend für andere Spannungsbereiche konfiguriert werden, indem Widerstände an die Positionen RA und RB gelötet werden. Im Lieferzustand ist an RA ein 0-Ω-Widerstand angebracht. Beim HED271/DPM961 müssen RA und RB extern angebracht werden. Für eine Genauigkeit von 0,1 % sind 0,1-%-Widerstände erforderlich. Wenn die geforderte Genauigkeit... - Seite 5 Lötfeld BP(nicht ausgewählt) herzustellen, so daß die Volt Felder ausgeblendet werden. BP (Anzeigefeld ausgewählt) Verbindungen und Modus-Anschlüsse (seite 12) Funktion HED271/DPM961 HED272/DPM962 Verbindung ANALOGUE COMMON mit IN LO Pins 2–5 von CN1 LK1 verlöten verbinden Verbindung ANALOGUE COMMON mit VSS Pins 4–5 von CN1...
- Seite 12 PCB and Links, Leiterplatten und Verbindungen, Cartes de circuits imprimés et liaisons, Circuito impreso y enlaces, PCB e collegamenti HED271/DPM961 °C IN HI °F 7116 10nF µ IN LO 100k Ω REF HI HED272/DPM962 °C °F µ Ω Precision Voltage Reference Präzisionsreferenzspannung...
-
Seite 16: Dimensions, Abmessungen, Dimensiones, Dimensioni
Dimensions, Abmessungen, Dimensiones, Dimensioni HED271/DPM961 HED272/DPM962 24mm (0.95") 36mm (1.42") 3.5mm (0.14") 9mm (0.35") 2.54mm (0.1") 2.54mm (0.1") 22mm (0.87") 33mm (1.3") 48mm (1.89") 72mm (2.83") 37mm (1.77") 61mm (2.4") 45mm 1.77") 68mm (2.68") HED271/DPM961: 14mm (0.55") 14mm (0.55") 22.2 x 45mm +0.5/-0 (0.87 x 1.77”...
