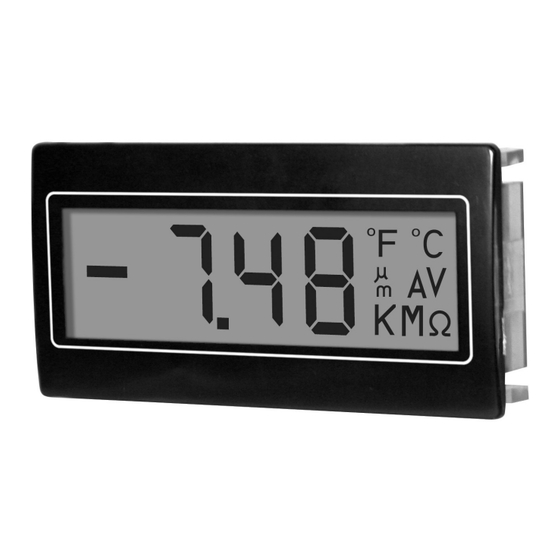

Panel Mount Digital Multimeters
Digitalmultimeter für Schalttafelaufbau
Multimètres Numériques montés sur bandeau
Multímetros digit ales montados en panel
V oltamperometri digitali per montaggio su
pannelli
PCB and Links
und V erbindungen
Leiterplatten
Cartes de circuit s imprimés
Circuito impreso y enlaces
PCB e collegamenti
Application Circuits
Anwendungsschaltungen
Circuits Integres pour les Applications
Circuitos De Aplicación
Circuiti Di Applicazione
Dimensions
Abmessungen
Dimensiones
Dimensioni
et
liaisons
018370-01 Issue 1.3 06/2007
HED281
HED282
DPM951
DPM952
English
Page 2
Deut sch
Français
Page 6
Español
Página 8
Italiano
Pagina 10
Page 12
Seite 12
Pagina 12
Page 13
Seite 13
Pagina 13
Page 16
Seite 16
Pagina 16
Werbung
Verwandte Anleitungen für Falcon HED281
Inhaltszusammenfassung für Falcon HED281
- Seite 1 HED281 HED282 DPM951 DPM952 Panel Mount Digital Multimeters English Page 2 Digitalmultimeter für Schalttafelaufbau Deut sch Français Multimètres Numériques montés sur bandeau Page 6 Español Multímetros digit ales montados en panel Página 8 V oltamperometri digitali per montaggio su Italiano...
-
Seite 2: Technische Daten
Dieses Gerät kann für verschiedene Spannungsbereiche konfiguriert werden, indem Widerstände an die Positionen RA und RB gelötet werden. Beim dieses Gerät ist für RA ein 0-Ohm Widerstand angebracht, der entfernt werden muss, bevor RA und RB eingelötet werden können. Beim HED281/DPM951 müssen RA und RB extern angebracht werden. - Seite 3 Die interne Referenzspannung (REF HI) wird mit VR1 eingestellt. Die Spannung ist werksseitig auf 100,0 mV voreingestellt; sie kann entsprechend der jeweiligen Anwendung angepaßt werden, beispielsweise um die Ungenauigkeiten externer Widerstände bei Skalenkonfigurationen auszugleichen. Nur bei HED281/282 only: Hierbei handelt es sich um ein Potentiometer mit neun Windungen, das höchste Genauigkeit ermöglicht.
- Seite 4 PCB and Links, Leiterplatten und Verbindungen, Cartes de circuit s imprimés Circuito impreso y enlaces, PCB e collegamenti liaisons, HED281/DPM951 °C IN HI °F 10nF 7 016 µ IN LO 100k L K1 CO M Ω REF LO REF HI HED282/DPM952 °...
- Seite 5 Application Circuits, Anwendungsschaltungen, Circuits Integres pour les Applications, Circuitos De Aplicación, Circuiti Di Applicazione Voltage, Spannungs, Tension, Voltaje, Tensione V D D 200mV 900K 0.1% ¼ IN HI IN HI 90K 0.1% ¼ <= 9K 0.1% ¼ ±20 0 mV 200V 1 K 0.1% ¼...
- Seite 6 Current, Strom, Courant, Corriente, Corrente IN HI 200µA 900 Ω ¼W 90 Ω ¼W IN HI 20mA 9 Ω ¼W <= 200mA 0.9 Ω ¼W ±200mV 0.1 Ω ½W IN LO IN LO VDD=5V VDD=9V VDD=9V VDD=5V I NHI INHI INHI INHI INLO...
- Seite 7 Temperature using a Thermocouple, Temperatur mit Thermoelement, Température à l’aide d’une Thermocouple, Temperatura con un Térmico, Temperatura Utilizzando un Coppia Termoelettrica + 5V 8 -18V 560Ω 100nF 100nF 100µF AD595 IN HI IN LO T ype K 281/951 282/952 L K1 CN1:2+5 CN1:4+5 CN1:7+5...
- Seite 8 68mm (2.68") 22.2 x 45mm +0.5/-0 (0.87 x 1.77” +.02/-0) 14mm (0.55") 14mm (0.55") HE D282/DPM952: HED281, HED282 = 6mm (0.24“) 33 x 68mm +0.5/-0 DPM951, DPM952= 8mm (0.31“) ( 1 .3 x 2.68” +.02/-0) 5mm (0.2") 6mm (0.24") 2.54mm (0.1") 2.54mm (0.1")
