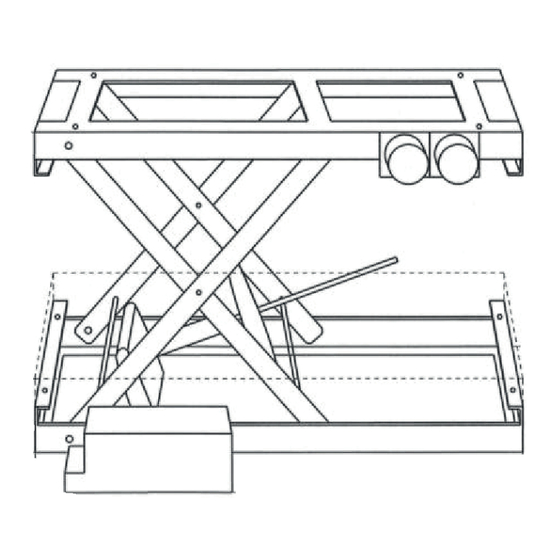

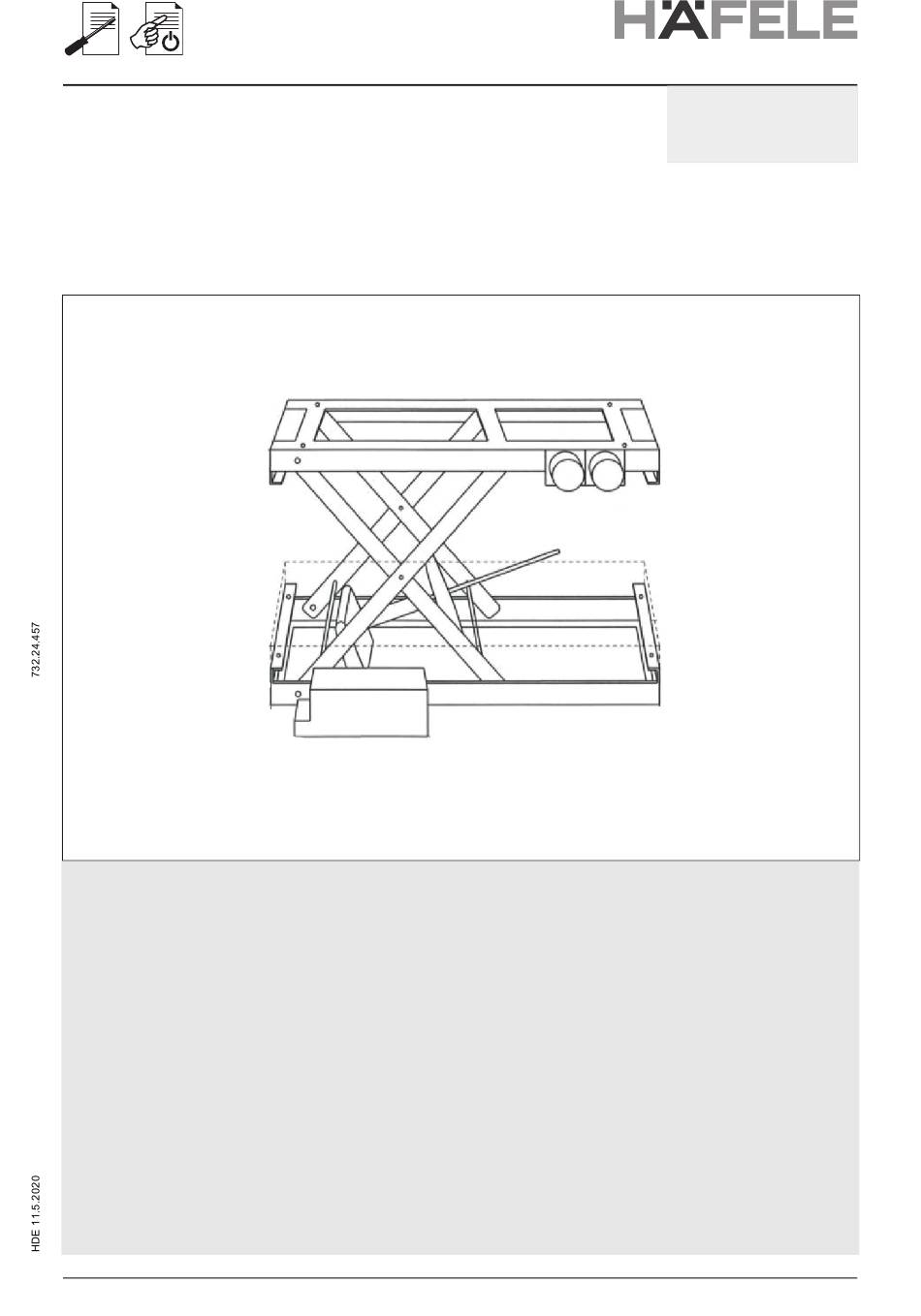

- Seite 1 Elektro-Hebesystem 421.65.115 421.65.315 421.65.125 421.65.325 421.65.135 421.65.334 421.65.145 Betriebsanleitung - Deutsch.........2 Montage- und Bedienungsanleitung - Deutsch....2...
-
Seite 2: Montage- Und Bedienungsanleitung - Deutsch
Montage- und Bedienungsanleitung - Deutsch 1. Information zu dieser Anleitung Diese Montage- und Bedienungsanleitung ermöglicht die sichere Montage und Be- dienung des Elektrischen Hebesystems. Die Anleitung ist Bestandteil des Geräts und muss in dessen unmittelbarer Nähe jederzeit zugänglich aufbewahrt werden. Bei Besitzerwechsel des Geräts muss die Anleitung weitergegeben werden. -
Seite 3: Spezielle Sicherheitshinweise
> Die Balance des Geräts regelmäßig überprüfen. Bei Abweichungen ist das Gerät außer Betrieb zu nehmen und durch den Häfele Kundendienst oder eine Fachwerkstatt instand zu setzen. > Das Gerät darf nur in geschlossenen Räumen betrieben werden. Schutzklasse II- EN 60335-2-29. >... -
Seite 4: Gerätebeschreibung
HINWEIS Schäden am Elektro-Hebesystem durch falschen Transport. Durch falschen Transport des Elektro-Hebesystems kann es zu Beschädi- gungen der Gewindespindel und zu Funktionsstörungen kommen. • Beim Anheben und Transport des Elektro-Hebesystems nicht an der Gewindespindel anfassen. • Das Elektro-Hebesystem nur am Grundrahmen anfassen. Zum Lieferumfang gehören: •... - Seite 5 Abb.2: Übersicht Elektro-Hebesysteme, Doppelschere Oberrahmen Gewindestange (Spindel) mit Motor Unterrahmen Elektronikeinheit Mechanik Scheren zum Anheben / Absenken des Elektro-Hebesystems Doppelsteckdose für die Stromversorgung der anzuschließenden Ge- räte (z.B. TV- / Video- / Hifi-Gerät) Abb.3: Anschlüsse...
-
Seite 6: Typenbezeichnung Mit Wipptaster
Breite inkl. min. Höhe max. Höhe Traglast Gewicht mit Elektronik Elektronik a = cm b = cm c = cm d = cm e = cm 421.65.115 70,5 13,5 56,5 421.65.125 13,5 66,5 421.65.135 14,5 76,5 421.65.145 Abb.4: Maße, Elektro-Hebesysteme, Einfachschere 5.2 Doppelschere... -
Seite 7: Bestimmung Der Tragkraft Eines Elektro-Hebesystems
Abb.5: Maße, Elektro-Hebesysteme, Doppelschere 6. Bestimmung der Tragkraft eines Elektro-Hebesystems Bei der Bestimmung der Tragkraft des Elektro-Hebesystems müssen folgende Punkte beachtet werden: • Die Tragkraft muss eine Reserve für eventuelle Mehrbelastungen durch den Kunden einschließen. • Der Korpus (Möbel aus Holz oder mit Marmordeckel) muss bei der Bestimmung der Tragkraft beachtet werden. -
Seite 8: Einbau Des Elektro-Hebesystems
7. Einbau des Elektro-Hebesystems Abb.6: Einbau des Elektro-Hebesystems Oberseite / Abdeckung Holzdübel (4x) Schrankoberbau Oberrahmen Lüftungs- / Wartungsöffnungen Schrankunterbau Unterrahmen Schrauben (4x) Rückwand mit Aussparung Schrauben (4x) - Seite 9 WARNUNG Verletzungsgefahr durch unsachgemäße Montage. Unsachgemäßer Einbau kann zu Verletzungen während des Montagevor- gangs und des Betriebs führen. • Alle Montageschritte nur so ausführen, wie in dieser Dokumentation beschrieben. Abweichungen vermeiden. • Montage von einer Fachkraft durchführen lassen. HINWEIS Schäden am Elektro-Hebesystem durch falsche Montageumgebung. Staub bzw.
- Seite 10 4. Die Rückseite des Schrankunterbaus (O) mit Hilfe einer abnehmbaren Verbindung anbringen. HINWEIS Der Schrankunterbau (O) muss von allen Seiten, außer von oben, geschlos- sen sein. 5. Den Schrankoberbau (L) auf den Oberrahmen (D) stellen und ausrichten. HINWEIS Zwischen Schrankunterbau (O) und Schrankoberbau (C) muss ringsum ein gleichäßiger Abstand von ca.
-
Seite 11: Bedienung Des Elektro-Hebesystems
8. Bedienung des Elektro-Hebesystems Warnung Verletzungsgefahr durch Aufenthalt im Absenkbereich. Während des Betriebes kann es zum Einzug oder Klemmen von Händen und anderen Körperteilen kommen. Es besteht Quetschgefahr! • Keine Finger oder andere Körperteile sowie lose Kleidungsstücke in die Absenköffnung zwischen Oberseite / Abdeckung (J) und Schrankober- bau (L) halten. -
Seite 12: Garantie
Abb.7: Einstelldrehknopf Wenn die Höhe manuell verringert werden soll, muss das Elektro-Hebesystem mit dem Einstelldrehknopf (T) in die gewünschte Höhe bewegt werden. Drehen Sie den roten Einstelldrehknopf in Pfeilrichtung, bis der Mikroschalter einklickt. 8.3 Steckdosen und Die Doppelsteckdose (U) für die Stromversorgung der anzuschließenden Computer, ihre Funktionen z.B. - Seite 13 Voraussetzung für Ersatz- oder Garantiereparatur sind der fachmännische Einbau in Möbel und die Einhaltung der Betriebsanleitung sowie der zulässigen Höchstbe- lastung der Elektro-Hebesysteme. Wir behalten uns technische Änderungen und Modifikationen zur Verbesserung der Funktionsweise vor!
