Gessi RETTANGOLO XL Installationsanleitung
Bad-mischungsprogramm
Vorschau ausblenden
Andere Handbücher für RETTANGOLO XL:
- Bedienungsanleitung (16 Seiten) ,
- Montageanleitung (8 Seiten)
Werbung
Quicklinks
PROGRAMME DU MITIGEUR POUR LA SALLE DE BAIN
ПРОГРАММА СМЕСИТЕЛЕЙ ДЛЯ ВАННОЙ
ΛΟΥΤΡΟ ΠΟΥ ΑΝΑΜΙΓΝΥΕΙ ΤΟ ΠΡΟΓΡΑΜΜΑ

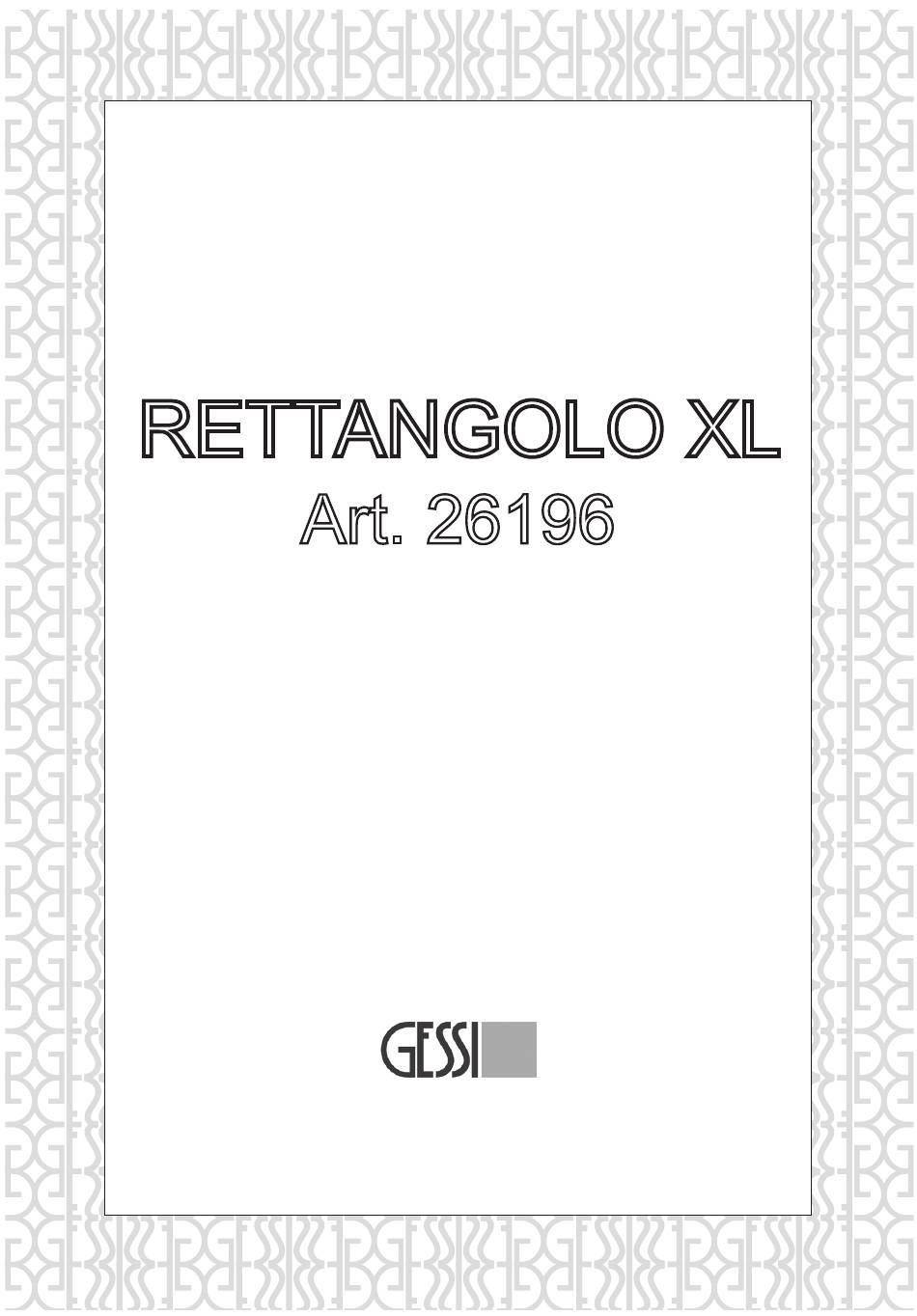

RETTANGOLO XL
Art. 26196
13037 Serravalle Sesia (Vercelli) - Italy
Phone +39 0163 454111 - Facsimile +39 0163 459273
PROGRAMMA MISCELAZIONE BAGNO
BATH MIXING PROGRAM
BAD-MISCHUNGSPROGRAMM
PROGRAMA MEZCLADORES BAÑO
浴室混水产品
Gessi SpA - Parco Gessi
www.gessi.com - gessi@gessi.it
Werbung
Verwandte Anleitungen für Gessi RETTANGOLO XL
Inhaltszusammenfassung für Gessi RETTANGOLO XL
- Seite 1 PROGRAMA MEZCLADORES BAÑO ПРОГРАММА СМЕСИТЕЛЕЙ ДЛЯ ВАННОЙ ΛΟΥΤΡΟ ΠΟΥ ΑΝΑΜΙΓΝΥΕΙ ΤΟ ΠΡΟΓΡΑΜΜΑ 浴室混水产品 RETTANGOLO XL Art. 26196 Gessi SpA - Parco Gessi 13037 Serravalle Sesia (Vercelli) - Italy Phone +39 0163 454111 - Facsimile +39 0163 459273 www.gessi.com - gessi@gessi.it...
- Seite 2 PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES - VORBEREITUNG - PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА - ΠΡΟΕΡΓΑΣΙΕΣ - 引言 Dimensioni in mm - Measures in mm - Dimensions en mm - Maß im mm - Medidas en milímetros - Размеры выражены в мм - Διαστάσεις σε mm - 尺寸以毫米为单位...
-
Seite 3: Dati Tecnici
PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES - VORBEREITUNG - PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА - ΠΡΟΕΡΓΑΣΙΕΣ - 引言 Prima dell’installazione e messa in funzione Attenzione! I tubi della rete idrica devono essere sciacquati con cura prima dell’installazione del miscelatore, in modo che non rimangano trucioli, residui di saldatura o canapa, o altre impurità all’interno dei tubi. -
Seite 4: Datos Técnicos
PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES - VORBEREITUNG - PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА - ΠΡΟΕΡΓΑΣΙΕΣ - 引言 Antes de la instalación y la puesta en función ¡Cuidado! Los tubos de la red hídrica tienen que ser enjuagados a fondo antes de la instalación del mezclador de manera que no queden virutas, residuos de soldadura o cáñamo u otras impurezas en los tubos. - Seite 5 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓκΑΤΑΣΤΑΣη - 安装 Fig. 1 Fig. 2 3 mm 6 mm Fig. 3 Fig. 4 6 mm...
- Seite 6 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓκΑΤΑΣΤΑΣη - 安装 INSTALLAzIONE Fig. 1 - Togliere il tappo di collaudo svitando le viti che lo assicurano al corpo. Fig. 2 - Chiudere sul corpo incasso il foro di uscita inutilizzato tramite il tappo in dotazione. ATTENZIONE: il passaggio da lasciare aperto è...
- Seite 7 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓκΑΤΑΣΤΑΣη - 安装 ΕγΚΑΤΑΣΤΑΣη Εικ. 1 - Βγάλτε το πώμα ελέγχου έγκρισης ξεβιδώνοντας τις βίδες που το ασφαλίζουν στο σώμα. Εικ. 2 - Κλείστε επάνω στο σώμα εντοιχισμού την τρύπα εξόδου που δεν χρησιμοποιείται με την παρεχόμενη...
- Seite 8 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓκΑΤΑΣΤΑΣη - 安装 Fig. 5 Fig. 6 4 mm Fig. 7 2,5 mm...
- Seite 9 INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА - ΕΓκΑΤΑΣΤΑΣη - 安装 INSTALLAzIONE Fig. 5-6 - Per garantire la perfetta perpendicolarità è opportuno agire sulle quattro viti di registrazione poste ai bordi del disco, verificando la posizione del monocomando con l’ausilio di una livella. Fig.
- Seite 10 MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANUTENCIÓN - ОБСЛУЖИВАНИЕ - ΣΥΝΤηΡηΣη - 保养 Fig. 8 Parti di ricambio: Запасные части: 1 - Aeratore 1 - Аэратор Spare parts: Ανταλλακτικά: 1 - Aerator 1 - Αεριστής Pièces de rechange: 备件：...
- Seite 11 MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANUTENCIÓN - ОБСЛУЖИВАНИЕ - ΣΥΝΤηΡηΣη - 保养 Fig. 9 Fig. 10 Fig. 11 1,5 mm Fig. 12 Fig. 13 Fig. 14 Fig. 15 1,5 mm...
- Seite 12 MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANUTENCIÓN - ОБСЛУЖИВАНИЕ - ΣΥΝΤηΡηΣη - 保养 PULIzIA / SOSTITUzIONE DELL’AERATORE Svitare il grano di fissaggio posto nella parte posteriore della canna all’altezza dell’aeratore. Avvicinare la chiave in dotazione a quest’ultimo orientandola come mostrato in figura 10, ed agganciarlo tramite la sporgenza ad uncino.
- Seite 13 MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANUTENCIÓN - ОБСЛУЖИВАНИЕ - ΣΥΝΤηΡηΣη - 保养 винта с отверстием на аэраторе. После правильной установки закрепите аэратор крепежным винтом. ΚΑΘΑΡΙΣΜΟΣ / ΑΝΤΙΚΑΤΑΣΤΑΣη ΤΟΥ ΑΕΡΙΣΤη Ξεβιδώστε τον πείρο στερέωσης που βρίσκεται στο πίσω μέρος του σωλήνα στο ύψος του εξαρτήματος της...
