Montageanleitung
1
Sicherheitshinweise
1.1
Richtlinien beachten
2
Montage und Inbetriebnahme
2.1
Batterien einlegen

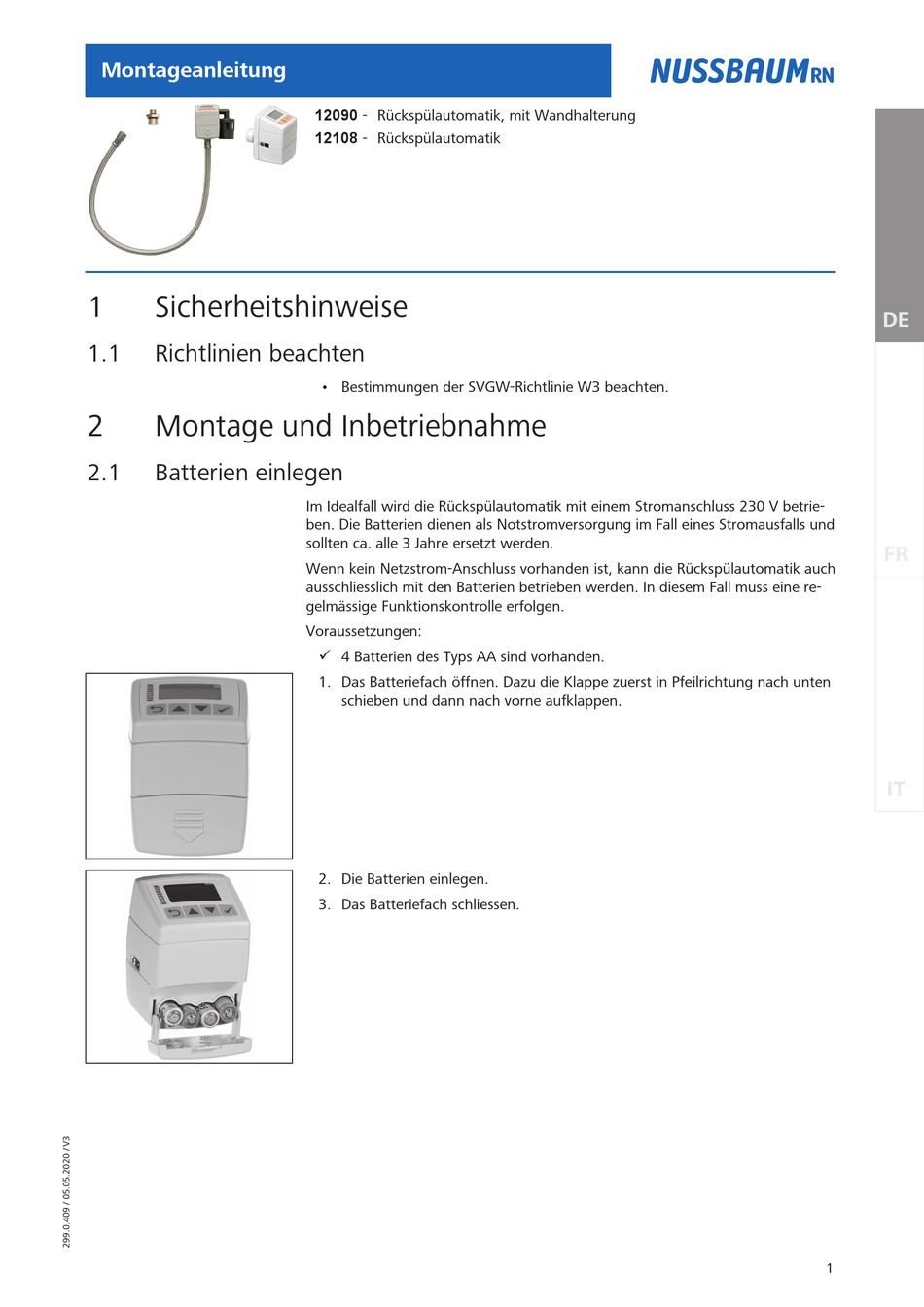

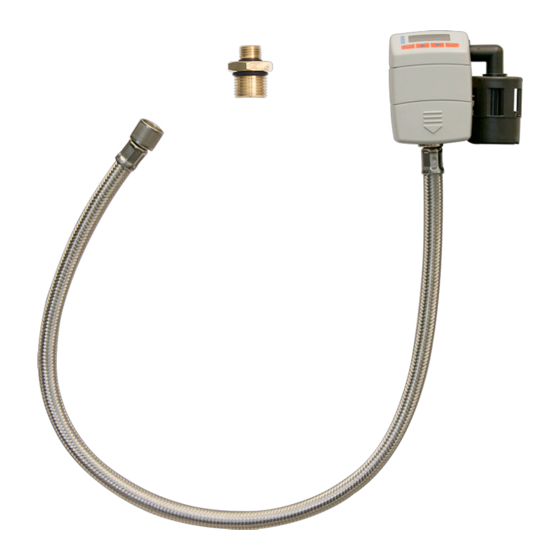

12090 - Rückspülautomatik, mit Wandhalterung
12108 - Rückspülautomatik
• Bestimmungen der SVGW-Richtlinie W3 beachten.
Im Idealfall wird die Rückspülautomatik mit einem Stromanschluss 230 V betrie-
ben. Die Batterien dienen als Notstromversorgung im Fall eines Stromausfalls und
sollten ca. alle 3 Jahre ersetzt werden.
Wenn kein Netzstrom-Anschluss vorhanden ist, kann die Rückspülautomatik auch
ausschliesslich mit den Batterien betrieben werden. In diesem Fall muss eine re-
gelmässige Funktionskontrolle erfolgen.
Voraussetzungen:
ü 4 Batterien des Typs AA sind vorhanden.
1. Das Batteriefach öffnen. Dazu die Klappe zuerst in Pfeilrichtung nach unten
schieben und dann nach vorne aufklappen.
2. Die Batterien einlegen.
3. Das Batteriefach schliessen.
DE
FR
IT
1
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Nussbaum 12090

Inhaltszusammenfassung für Nussbaum 12090

  • Seite 1 Montageanleitung 12090 - Rückspülautomatik, mit Wandhalterung 12108 - Rückspülautomatik Sicherheitshinweise Richtlinien beachten • Bestimmungen der SVGW-Richtlinie W3 beachten. Montage und Inbetriebnahme Batterien einlegen Im Idealfall wird die Rückspülautomatik mit einem Stromanschluss 230 V betrie- ben. Die Batterien dienen als Notstromversorgung im Fall eines Stromausfalls und sollten ca.

  • Seite 2: Optionen Für Die Montage

    In der Standardkonfiguration werden die Rückspülautomatik (12108) und die Abflussleitung direkt am Feinfilter angebracht. • Option 2: Montage mit Wandhalterung Die Rückspülautomatik mit Wandhalterung (12090) dient dazu, eine Hö- hendifferenz zwischen Feinfilter und Ablaufleitung zu überbrücken. Hierfür wird die Wandhalterung mit integriertem Kugelhahn über einen Panzer- schlauch mit dem Feinfilter verbunden.
  • Seite 3 2 | Montage und Inbetriebnahme Voraussetzungen: ü Eine Abflussleitung ist vorhanden. ü Die Abflussleitung ist ausreichend dimensioniert, um die Abflussmenge ge- mäss obiger Tabelle aufzunehmen (SN 592000). ü Bei Verwendung eines Trichters: Der freie Auslauf (H) beträgt mindestens 20 mm. Ø SN 592000 ü...
  • Seite 4 2 | Montage und Inbetriebnahme 2. Die Rückspülautomatik (3) auf die Halterung stecken und mit der Klammer (2) sichern. Das Bedienfeld der Rückspülautomatik muss nach oben zeigen. 3. Das Kabel in den Stromanschluss (230 V) einstecken. Bei reinem Batteriebe- trieb sicherstellen, dass die Batterien regelmässig geprüft und gewechselt werden.
  • Seite 5 2 | Montage und Inbetriebnahme 4. Die Rückspülautomatik auf die Wandhalterung (1) stecken und mit der Klammer (2) fixieren. 5. Das Kabel in den Stromanschluss (230 V) einstecken. Bei reinem Batteriebe- trieb sicherstellen, dass die Batterien regelmässig geprüft und gewechselt werden. 2.4.2 Abflussleitung montieren Die aufzunehmenden Abflussmengen für die Feinfilter 12100 bis 12111 und 18100 bis 18111 sind wie folgt:...
  • Seite 6 2 | Montage und Inbetriebnahme 2. Den Panzerschlauch mit dem Übergang (3) an den Feinfilter anschliessen. 3. Den Kugelhahn des Feinfilters öffnen. 4. Die Betriebsart [Automatisch] einstellen, siehe F «Automatische Rückspü- lung einstellen», Seite 8. 2.4.4 Panzerschlauch an einen alten Feinfilter (12080-12084 / 18012-18016) anschliessen 1.

  • Seite 7: Bedienung

    3 | Bedienung Bedienung Tasten und Menüstruktur Die Rückspülautomatik wird über vier Tasten bedient. Das Display besteht aus ei- ner mehrzeiligen Anzeige. Taste Funktion • Einschalten / Ausschalten • Hauptmenü aufrufen • Navigieren im Menü: Zurück • Navigieren im Menü: Nach oben •...

  • Seite 8: Automatische Rückspülung Einstellen

    3 | Bedienung Automatische Rückspülung einstellen Das Gerät ist ab Werk auf die Betriebsart [Manuell] eingestellt. Für eine automati- sche Rückspülung nach einem bestimmten Zeitintervall muss auf die Betriebsart [Automatisch] umgestellt werden. Das Rückspül-Intervall ist werkseitig auf 20 Tage (Normvorgabe) voreingestellt und kann zwischen 1 Stunde und 52 Wochen eingestellt werden.

  • Seite 9: Störungsbehebung

    F «Manuelle Rückspülung auslösen», Seite 9. • Falls das Problem weiter besteht: Den Installateur verständigen oder R. Nussbaum AG kontaktieren: Tel. 062 286 81 11 Das Ventil kann nicht geschlossen wer- • Rückspülautomatik durch den Installa- den, weil der Motor der Rückspülautoma- teur austauschen lassen.
  • Seite 10 • Kunststoffteile dürfen nicht mit lösungsmittelhaltigen Pflegemitteln gerei- nigt werden. Weiterführende Informationen und die aktuellste Ausgabe dieses Dokuments sind auf unserer Webseite www.nussbaum.ch verfügbar. 12090 12108 R. Nussbaum AG Martin-Disteli-Strasse 26 info@nussbaum.ch T 062 286 81 11 Hauptsitz Postfach, CH-4601 Olten...
