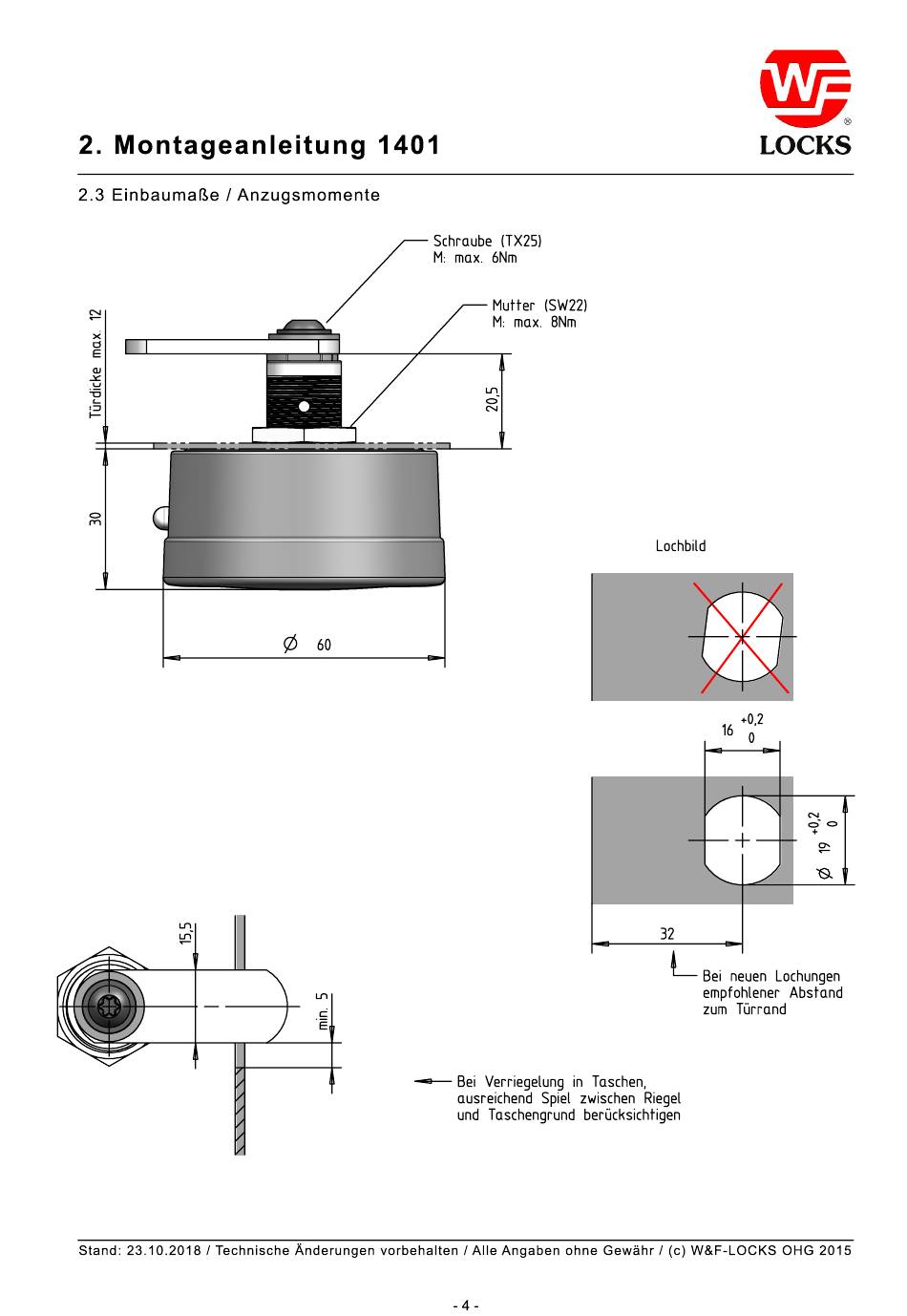

Einbaumaße / Anzugsmomente - Locks 1401 Technische Informationen

60
Mutter (SW22)
M:
max. 8Nm
Bei
neuen Lochungen
empfohlener Abstand
zum
Türrand
Schraube (TX25)
M:
max. 6Nm
Bei
Verriegelung in Taschen,
ausreichend Spiel zwischen Riegel
und
Taschengrund berücksichtigen
16
+0,2
0
32
Lochbild
2. Montageanleitung 1401
- 4 -
2.3 Einbaumaße / Anzugsmomente
