Schraube (TX25)
Mutter (SW22)
Schließsystem
1401
Tür mit 16x19 Lochung
Riegel

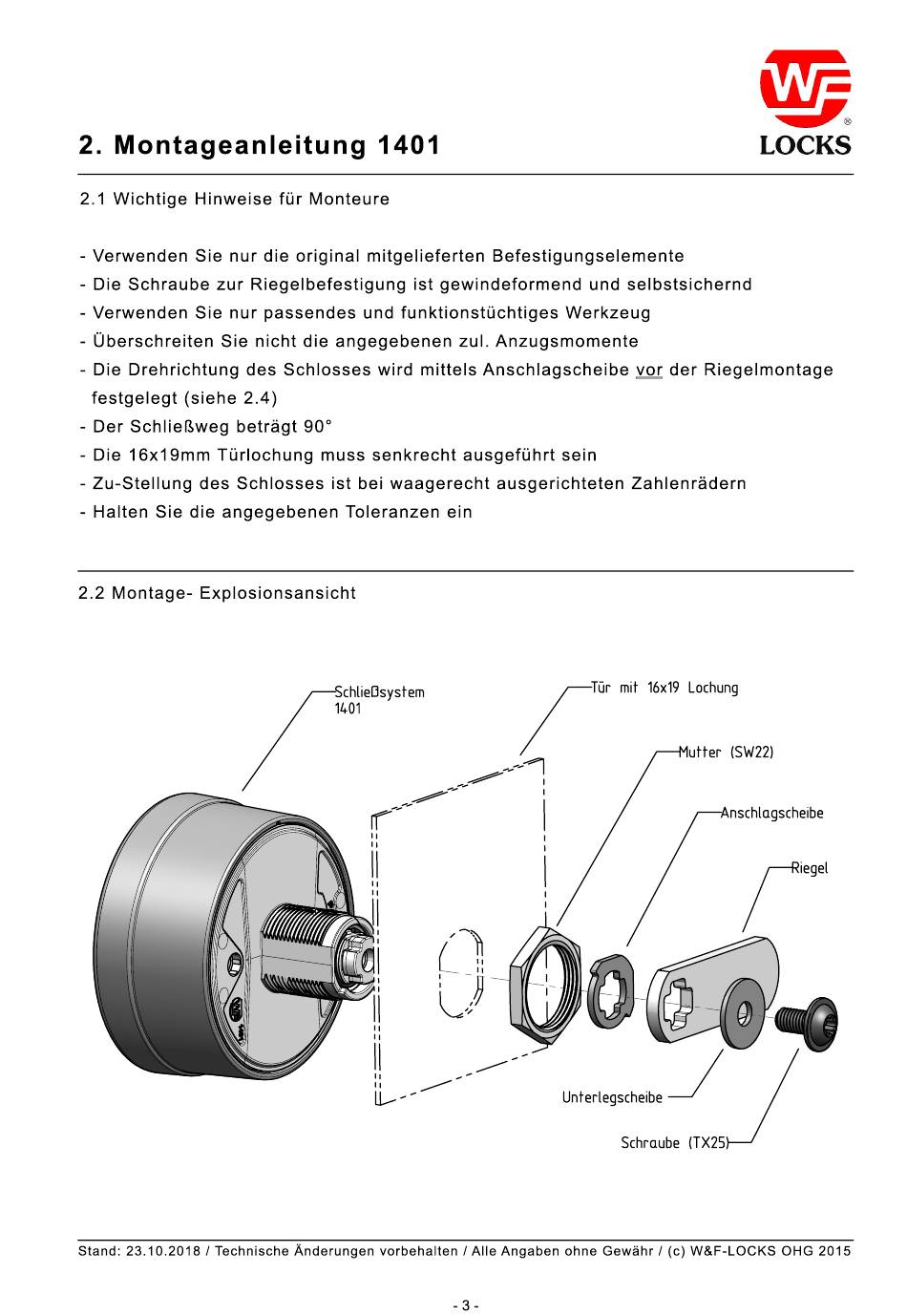

2.2 Montage- Explosionsansicht
Anschlagscheibe
2.1 Wichtige Hinweise für Monteure
- Verwenden Sie nur die original mitgelieferten Befestigungselemente
- Die Schraube zur Riegelbefestigung ist gewindeformend und selbstsichernd
- Verwenden Sie nur passendes und funktionstüchtiges Werkzeug
- Überschreiten Sie nicht die angegebenen zul. Anzugsmomente
- Die Drehrichtung des Schlosses wird mittels Anschlagscheibe vor der Riegelmontage
festgelegt (siehe 2.4)
- Der Schließweg beträgt 90°
- Die 16x19mm Türlochung muss senkrecht ausgeführt sein
- Zu-Stellung des Schlosses ist bei waagerecht ausgerichteten Zahlenrädern
- Halten Sie die angegebenen Toleranzen ein
- 3 -
Unterlegscheibe
2. Montageanleitung 1401
