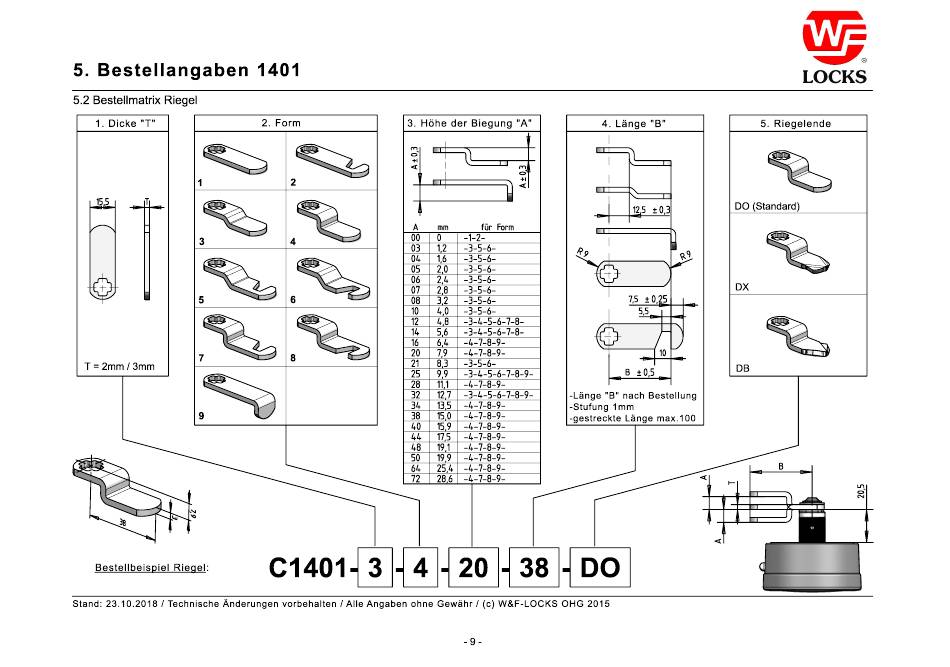

5.2 Bestellmatrix Riegel
3. Höhe der Biegung "A"
Stand: 23.10.2018 / Technische Änderungen vorbehalten / Alle Angaben ohne Gewähr / (c) W&F-LOCKS OHG 2015
2. Form
C1401- 3 - 4 - 20 - 38 - DO
5. Riegelende 1. Dicke "T"
5. Bestellangaben 1401
4. Länge "B"
Bestellbeispiel Riegel :
1 2
3 4
5 6
7
8
9
A
mm
für Form
00
03
04
05
06
07
08
10
12
14
16
20
21
25
28
32
34
38
40
44
48
50
64
72
0
1,2
1,6
2,0
2,4
2,8
3,2
4,0
4,8
5,6
6,4
7,9
8,3
9,9
11,1
12,7
13,5
15,0
15,9
17,5
19,1
19,9
25,4
28,6
-1-2-
-3-5-6-
-3-5-6-
-3-5-6-
-3-5-6-
-3-5-6-
-3-5-6-
-3-5-6-
-3-4-5-6-7-8-
-3-4-5-6-7-8-
-4-7-8-9-
-4-7-8-9-
-3-5-6-
-3-4-5-6-7-8-9-
-4-7-8-9-
-3-4-5-6-7-8-9-
-4-7-8-9-
-4-7-8-9-
-4-7-8-9-
-4-7-8-9-
-4-7-8-9-
-4-7-8-9-
-4-7-8-9-
-4-7-8-9-
15,5
T
T = 2mm / 3mm
-Länge "B" nach Bestellung
-Stufung 1mm
-gestreckte Länge max.100
DO (Standard)
DX
DB
B
0,5
10
5,5
7,5
0,25
12,5
0,3
- 9 -
B
