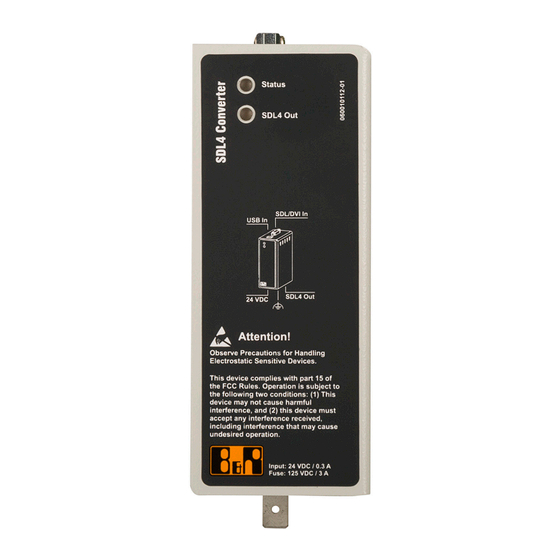

SDL4 Konverter
Anwenderhandbuch
Version: 2.00 (August 2019)
Bestellnr.: MASDL4CON-GER
Originalbetriebsanleitung
Alle Angaben entsprechen dem aktuellen Stand zum Zeitpunkt der Erstellung des Handbuches. Inhaltliche
Änderungen dieses Handbuches behalten wir uns ohne Ankündigung vor. Die B&R Industrial Automation GmbH
haftet nicht für technische oder redaktionelle Fehler und Mängel in diesem Handbuch. Außerdem übernimmt die
B&R Industrial Automation GmbH keine Haftung für Schäden, die direkt oder indirekt auf Lieferung, Leistung und
Nutzung dieses Materials zurückzuführen sind. Wir weisen darauf hin, dass die in diesem Dokument verwendeten
Soft- und Hardwarebezeichnungen und Markennamen der jeweiligen Firmen dem allgemeinen warenzeichen-,
marken- oder patentrechtlichen Schutz unterliegen.
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für B&R SDL4

  • Seite 1 SDL4 Konverter Anwenderhandbuch Version: 2.00 (August 2019) Bestellnr.: MASDL4CON-GER Originalbetriebsanleitung Alle Angaben entsprechen dem aktuellen Stand zum Zeitpunkt der Erstellung des Handbuches. Inhaltliche Änderungen dieses Handbuches behalten wir uns ohne Ankündigung vor. Die B&R Industrial Automation GmbH haftet nicht für technische oder redaktionelle Fehler und Mängel in diesem Handbuch. Außerdem übernimmt die B&R Industrial Automation GmbH keine Haftung für Schäden, die direkt oder indirekt auf Lieferung, Leistung und...
  • Seite 2 2.6.3 Programme, Viren und schädliche Programme..................7 2.7 Security Konzept............................. 7 3 Systemübersicht......................8 3.1 Information zum Anwenderhandbuch......................8 3.2 SDL4 Konverter 1-fach für Automation PCs....................8 3.3 SDL4 Konverter 3-fach für Automation PCs....................8 3.4 Anschlussmöglichkeiten..........................9 3.4.1 SDL4-Betrieb............................. 9 3.4.1.1 SDL4-Betrieb mit SDL4 Konverter über SDL..................
  • Seite 3 10.3.4 SDL-Kabel flex............................53 10.3.4.1 5CASDL.0xxx-03..........................53 10.3.5 DVI-Kabel...............................57 10.3.5.1 5CADVI.0xxx-00..........................57 10.3.6 USB-Kabel............................. 60 10.3.6.1 5CAUSB.00xx-00..........................60 10.4 Kabelzugentlastung............................. 61 10.4.1 Allgemeines............................61 10.4.2 Bestelldaten............................61 10.4.3 Technische Daten..........................61 11 Umweltgerechte Entsorgung................62 11.1 Werkstofftrennung............................62 SDL4 Konverter Anwenderhandbuch V 2.00 Originalbetriebsanleitung...
  • Seite 4: Einleitung

    6 mm ±0,1 mm über 6 bis 30 mm ±0,2 mm über 30 bis 120 mm ±0,3 mm über 120 bis 400 mm ±0,5 mm über 400 bis 1000 mm ±0,8 mm Tabelle 3: Nennmaßbereiche SDL4 Konverter Anwenderhandbuch V 2.00 Originalbetriebsanleitung...
  • Seite 5: Allgemeine Sicherheitshinweise

    Oberflächen zu entladen. Einzelbauteile • ESD-Schutzmaßnahmen für Einzelbauteile sind bei B&R durchgängig verwirklicht (leitfähige Fußböden, Schuhe, Armbänder, etc.). • Die erhöhten ESD-Schutzmaßnahmen für Einzelbauteile sind für das Handling von B&R Produkten bei unseren Kunden nicht erforderlich. SDL4 Konverter Anwenderhandbuch V 2.00 Originalbetriebsanleitung...
  • Seite 6: Vorschriften Und Maßnahmen

    Stromversorgungen in staubbelasteter Umgebung ist zu vermeiden. Es kann dabei zu Staubablagerungen kommen, die das Gerät in dessen Funktion beeinflussen, insbesondere bei Systemen mit aktiver Kühlung (Lüfter), kann dadurch u. U. keine ausreichende Kühlung mehr gewährleistet werden. SDL4 Konverter Anwenderhandbuch V 2.00 Originalbetriebsanleitung...
  • Seite 7: Programme, Viren Und Schädliche Programme

    • Nennenswerte System-Modifikationen wie Konfigurations-Änderungen • Einspielen von Updates oder Patches für Dritt-Software (non-B&R Software) • Austausch von Hardware Diese Tests sollen sicherstellen, dass implementierte Sicherheitsmaßnahmen wirksam bleiben und dass sich die Systeme wie erwartet verhalten. SDL4 Konverter Anwenderhandbuch V 2.00 Originalbetriebsanleitung...
  • Seite 8: Systemübersicht

    3 Systemübersicht 3.1 Information zum Anwenderhandbuch Dieses Anwenderhandbuch enthält alle nötigen Informationen zu den SDL4 Konvertern. Informationen zu den SDL4 Linkmodulen und SDL4 Transmittern sind in den Automation Panel und Automation PC Anwenderhandbü- chern angeführt. Information: Alle Angaben in Bemaßungszeichnungen und diesbezüglich relevante, tabellarische Auflistungen sind in Millimeter [mm].
  • Seite 9: Anschlussmöglichkeiten

    Die Helligkeit des Displays kann über das ADI Control Center eingestellt werden. Betrieb mit USB-Typ-A/B-Kabel Das Automation Panel kann bis zu 100 m vom SDL4 Konverter entfernt sein, USB 2.0 wird über diese Distanz übertragen und ist voll in den SDL4 integriert.
  • Seite 10: Voraussetzungen

    • SDL4 Konverter • SDL-Kabel, USB-Typ-A/B-Kabel, SDL3/SDL4-Kabel Betrieb ohne USB-Typ-A/B-Kabel Die maximale Übertragungslänge zwischen B&R Industrie PC und SDL4 Konverter (5COSD4.1000-00, 5COSD4.1001-00) beträgt 10 m, USB 1.1 wird über diese Distanz übertragen und ist voll in den SDL integriert. Spannungsversorgung (SELV/PELV)
  • Seite 11: Sdl4-Betrieb Mit Sdl4 Konverter Über Dvi

    Panel ist mit dem SDL4 Konverter über ein SDL3/SDL4-Kabel verbunden. Über das USB-Typ-A/B-Kabel werden die Touchscreen-Daten des Multitouch übertragen. Das Automation Panel kann bis zu 100 m vom SDL4 Konverter entfernt sein, USB 2.0 wird über diese Distanz übertragen und ist voll in den SDL4 integriert.
  • Seite 12 Systemübersicht ° Firmwareupdates sind nicht möglich. ° Regelung der Displayhelligkeit ist nicht möglich. SDL4 Konverter Anwenderhandbuch V 2.00 Originalbetriebsanleitung...
  • Seite 13: Allgemeine Einschränkungen/Eigenheiten

    Geräten noch nicht erreicht ist). Hubs SDL4 unterstützt im Moment bis zu acht Downstream-Ports pro Hub. Dies bedeutet, dass es möglich ist, alle acht Ports an einem bestimmten Hub zu identifizieren. Zum Vergleich: würde SDL4 nur vier Ports pro Hub unterstützen, würden die Ports fünf bis acht - an einem Acht-Port-Hub - abgeschaltet und damit unbrauchbar.
  • Seite 14 Die folgenden Einschränkungen gelten für Multitouch Panels: • Maximal zwei USB-Hubs mit bis zu acht Ports pro Hub werden unterstützt • Maximal sechs zusätzliche USB-Geräte können verbunden werden • Maximal zulässige USB-Endpunkte: Endpunkte Übertragungsrate der Geräte High-Speed Full-Speed / Low-Speed SDL4 Konverter Anwenderhandbuch V 2.00 Originalbetriebsanleitung...
  • Seite 15 USB-Kabel 1 auswählen 5CAUSB.0018-00 5CAUSB.0050-00 Feldklemmen 1 auswählen Spannungsversorgungstecker 0TB103.9 0TB103.91 Zubehör optional auswählen Kabelzugentlastung 5ACCRHMI.0011-000 Nur für den SDL-Betrieb nötig. Nur für den DVI-Betrieb nötig. Optional für den SDL-Betrieb, für den DVI-Betrieb nötig. SDL4 Konverter Anwenderhandbuch V 2.00 Originalbetriebsanleitung...
  • Seite 16: Systemdaten

    SDL4 Einschub verfügen, mit Automation Panels über SDL4. Das Hochrüsten von Anlagen auf SDL4 im Zuge von Retrofitmaßnahmen und Umbauten gestaltet sich dadurch einfach. Mit dem SDL4 Konverter 3-fach können zusätzlich bis zu 3 Automation Panels (gleicher Auflösung) im Clone Mode angeschlossen werden.
  • Seite 17 B. diese Einzelkomponente verwendet wird, gelten die zum Gesamtgerät angegebenen Daten. Bestellnummer 5COSD4.1000-00 5COSD4.1001-00 Allgemeines LEDs Status, SDL4 Out Status, SDL4 Out 0, SDL4 Out 1, SDL4 Out 2 B&R ID-Code 0xF10C 0xF10D Zulassungen cULus E115267 Industrial Control Equipment...
  • Seite 18 Systemübersicht 3.6.1.4 Abmessungen Information: Alle Angaben in Bemaßungszeichnungen und diesbezüglich relevante, tabellarische Auflistungen sind in Millimeter [mm]. 3D-Zeichnungen (DXF- STEP-Format) können über B&R Homepage www.br-automation.com heruntergeladen werden. 5COSD4.1000-00 5COSD4.1001-00 SDL4 Konverter Anwenderhandbuch V 2.00 Originalbetriebsanleitung...
  • Seite 19: Geräteschnittstellenübersicht

    Ansicht A Ansicht B Legende "Status LEDs" auf Seite 23 "USB In-Schnittstelle" auf Seite 22 "Spannungsversorgung +24 VDC" auf Seite 20 "SDL/DVI In-Schnittstelle" auf Seite 21 "Erdung" auf Seite 20 "SDL4 Out-Schnittstellen" auf Seite 22 SDL4 Konverter Anwenderhandbuch V 2.00 Originalbetriebsanleitung...
  • Seite 20: Spannungsversorgung +24 Vdc

    An dem Erdungsanschluss muss z. B. ein Kupferband, das an einem zen- tralen Erdungspunkt des Schaltschrankes oder der Anlage in der das Gerät eingebaut wird, befestigt werden. Der Leitungsquerschnitt sollte dabei so groß wie möglich (mindestens 2,5 mm²) gewählt werden. SDL4 Konverter Anwenderhandbuch V 2.00 Originalbetriebsanleitung...
  • Seite 21: Sdl/Dvi In-Schnittstelle

    1600 x 1200 1920 x 1080 5CADVI.0018-00 5CADVI.0018-00 5CADVI.0018-00 5CADVI.0018-00 5CADVI.0018-00 5CADVI.0018-00 5CADVI.0018-00 5CADVI.0050-00 5CADVI.0050-00 5CADVI.0050-00 5CADVI.0050-00 5CADVI.0050-00 5CADVI.0050-00 5CADVI.0050-00 Die maximale Kabellänge bei der DVI-Übertragung ist aufgrund der USB-Spezifikation auf 5 m begrenzt. SDL4 Konverter Anwenderhandbuch V 2.00 Originalbetriebsanleitung...
  • Seite 22: Usb In-Schnittstelle

    Systemübersicht 3.6.2.1.4 SDL4 Out-Schnittstellen Die SDL4 Out-Schnittstellen sind als RJ45-Buchse (female) ausgeführt und werden mit der SDL4-Übertragungstechnologie betrieben. Anzahl und Bezeichnung • 5COSD4.1000-00: 1 SDL4-Ausgang (SDL4 Out) • 5COSD4.1001-00: 3 SDL4-Ausgänge (SDL4 Out 0-2) Information: Das Hot-plugging der Ausgabegeräte an der Schnittstelle wird seitens der Hardware und der Grafik- treiber der freigegebenen Betriebssysteme für Servicezwecke unterstützt.
  • Seite 23: Status Leds

    Firmware Upgrade wird angezeigt. Information: Firmware Upgrade ist erneut auszu- führen. Firmware Upgrade wird durchgeführt. 5COSD4.1000-00 Gelb Die SDL- und SDL4-Verbindung ist aufgebaut und OK. • SDL4 Out 5COSD4.1001-00 • SDL4 Out 0 Keine aktive SDL- und SDL4-Verbindung.
  • Seite 24 0TB103.9 Stecker 24 VDC - 3-polig female - Schraubklemme 3,31 mm² 0TB103.91 Stecker 24 VDC - 3-polig female - Federzugklemme 3,31 mm² 5ACCRHMI.0011-000 REP Zugentlastung USB - Für APC2100/APC2200 - Für SDL3 Konverter/SDL4 Konverter SDL4 Konverter Anwenderhandbuch V 2.00 Originalbetriebsanleitung...
  • Seite 25: Dimensionierung

    Können die angegebenen Luftzirkulationsabstände nicht eingehalten werden, sind die maximal spe- zifizierten Temperaturen der Temperatursensoren (siehe "Temperatursensoren" auf Seite 26) vom Anwender zu überwachen und bei Überschreiten dieser Werte entsprechende Maßnahmen zu setzen. SDL4 Konverter Anwenderhandbuch V 2.00 Originalbetriebsanleitung...
  • Seite 26: Temperaturüberwachung

    Dimensionierung 4.2 Temperaturüberwachung Zwei Sensoren überwachen die Temperaturwerte im SDL4 Konverter. Die angegebenen Werte stellen die definier- te maximale Temperatur bei dieser Messstelle dar. Beim Überschreiten der Temperatur wird kein Alarm ausgelöst. ADI Sensoren max. spezifizierte Temperatur [°C] SDL4 Konverter Sensor 1...
  • Seite 27: Montage Und Verdrahtung

    Hinweise zur Umgebung des Gerätes • Hinweise bzw. Vorschriften zur Spannungsversorgung und Funktionserde sind zu beachten. • Beim Anschluss von Kabeln ist deren spezifizierter Biegeradius zu beachten. • Etwaige Lüftungslöcher dürfen nicht verdeckt werden. SDL4 Konverter Anwenderhandbuch V 2.00 Originalbetriebsanleitung...
  • Seite 28 Schwingungen, Druck, Feuchtigkeit usw. ungeschützt auf das Gerät ein. Eine beschädigte Verpackung weist darauf hin, dass Umwelteinflüsse bereits massiv auf das Gerät eingewirkt haben und es unter Umständen beschädigt wurde. Fehlfunktionen am Gerät, an der Maschine oder Anlage können die Folge sein. SDL4 Konverter Anwenderhandbuch V 2.00 Originalbetriebsanleitung...
  • Seite 29: Vorgehensweise

    Mit Hilfe des Profils auf der Rückseite ist eine Montage auf einer Hutschiene (TS35), die der Norm EN 50022 entsprechen muss, möglich. 5.2.1 Vorgehensweise 1. Den SDL4 Konverter an der gewünschten Position in die Hutschiene einhängen (1) und durch Herunterdrü- cken (2) des Gerätes rastet der Verriegelungsmechanismus ein (3). SDL4 Konverter Anwenderhandbuch V 2.00 Originalbetriebsanleitung...
  • Seite 30: Montage Der Kabelzugentlastung

    Montage und Verdrahtung 5.3 Montage der Kabelzugentlastung 1. Die Kabelzugentlastung ist entsprechend der folgenden Abbildung am SDL4 Konverter zu positionieren und mit der mitgelieferten Fixierschraube (M3, max. Anzugsmoment 0,5 Nm) zu befestigen. Der Längenüberstand darf nicht entfernt und die Kabelzugentlastung an anderer Stelle am Gerät montiert werden.
  • Seite 31: Anschluss An Das Stromnetz

    Einen Schraubendreher in die Federzugklemmen ➀ stecken und die Leiter mit den Aderendhülsen wie in der unten gezeigten Grafik in den Anschlusskontakten ➁ befestigen. Anschlusskontakt durch Entfernen des Schraubendre- hers schließen. 24 VDC 0 VDC SDL4 Konverter Anwenderhandbuch V 2.00 Originalbetriebsanleitung...
  • Seite 32: Anschluss Der Spannungsversorgung An Ein B&R Gerät

    Netzkabels muss überprüft werden, ob dieses von der Spannungsquelle (z. B. Netzteil) getrennt wurde. 1. Elektrostatische Entladung am Gehäuse bzw. am Erdungsanschluss vornehmen. 2. Den Spannungsversorgungsstecker am B&R Gerät anschließen und die Befestigungsschrauben anziehen (max. Anzugsmoment 0,5 Nm). SDL4 Konverter Anwenderhandbuch V 2.00 Originalbetriebsanleitung...
  • Seite 33: Erdungskonzept Funktionserde

    • Schirmungskonzept der Leiter beachten; alle an das Gerät angeschlossenen Datenkabel sind mit ge- schirmten Leitungen auszuführen. Die Funktionserde ist am B&R Gerät mit folgendem Symbol gekennzeichnet: Legende Spannungsversorgungsanschluss Zentraler Erdungspunkt Erdungsanschluss +24 VDC Pin 2 mind. 1,5 mm² mind. 2,5 mm² SDL4 Konverter Anwenderhandbuch V 2.00 Originalbetriebsanleitung...
  • Seite 34: Anschluss Von Kabeln

    Montage und Verdrahtung 5.5 Anschluss von Kabeln Information: B&R empfiehlt grundsätzlich Tragarmgeräte über SDL4 anstatt SDL am Automation PC anzuschließen. Die bei SDL4 verwendeten CAT6/CAT7-Kabel können wesentlich einfacher verbaut und angeschlossen werden. Beim Anschluss bzw. der Verlegung von Kabeln muss die Biegeradiusspezifikation eingehalten werden.
  • Seite 35: Demontage Sdl4 Konverter

    Montage und Verdrahtung 5.6 Demontage SDL4 Konverter 5.6.1 Vorgehensweise 1. Den SDL4 Konverter nach unten (1) und leicht entgegendrehend, nach vorne von der Hutschiene wegziehen (2). Dadurch löst sich der Verriegelungsmechanismus für die Hutschienenmontage. SDL4 Konverter Anwenderhandbuch V 2.00 Originalbetriebsanleitung...
  • Seite 36: Erstes Einschalten

    • Alle Verbindungskabel sind korrekt angeschlossen. • Ein Automation PC oder Panel PC sowie Automation Panel ist angeschlossen. 6.1.2 SDL4 Konverter einschalten Vorgehensweise 1. Die Stromversorgung anschließen und einschalten (z.B. Netzteil). 2. Das Gerät ist in Betrieb. SDL4 Konverter Anwenderhandbuch V 2.00 Originalbetriebsanleitung...
  • Seite 37: Upgradeinformationen

    7.1.1 Firmware Upgrade Voraussetzung für ein Firmware Upgrade ist ein angeschlossener APC910/PPC900, APC2200 oder APC3100/ PPC3100 mit kompatibler MTCX-Firmware und ein angeschlossenes Automation Panel mit SDL4 Linkmodul. Ein aktuelles Firmware Upgrade kann direkt über den Downloadbereich der B&R Homepage (www.br-automati- on.com) heruntergeladen werden.
  • Seite 38: Instandhaltung

    Sachschäden entstehen. Reparaturen dürfen daher nicht selbst, sondern nur von autorisiertem Fach- personal beim Hersteller durchgeführt werden. Zur Abwicklung eines Reparatur-/Reklamationsfalls ist über das B&R Material Return Portal auf der B&R Webseite www.br-automation.com ein Reparaturauftrag oder Reklamation zu erstellen. SDL4 Konverter Anwenderhandbuch V 2.00 Originalbetriebsanleitung...
  • Seite 39: Richtlinien Und Erklärungen

    Elektromagnetische Verträglichkeit (EMV) - Teil 6-2: Fachgrundnormen - Störfestig- keit für Industriebereich EN 61000-6-4:2007 Elektromagnetische Verträglichkeit (EMV) - Teil 6-4: Fachgrundnormen; Fachgrund- norm Störaussendung für Industriebereich Information: Die Konformitätserklärungen befinden sich auf der B&R Homepage unter Downloads - Zertifikate - Konformitätserklärungen. SDL4 Konverter Anwenderhandbuch V 2.00 Originalbetriebsanleitung...
  • Seite 40: Zulassungen

    Eurasische Zollunion eingeführt werden (basierend auf der EU-Kon- formität). 9.2.3 KC Produkte mit dieser Kennzeichnung sind von einem akkreditierten Testlabor geprüft und dürfen in den koreanischen Markt eingeführt werden (basierend auf der EU-Kon- formität). SDL4 Konverter Anwenderhandbuch V 2.00 Originalbetriebsanleitung...
  • Seite 41 Produkte mit dieser Kennzeichnung sind von einem akkreditierten Testlabor geprüft und von der ACMA zugelassen. Das Prüfzeichen gilt für Australien/Ozeanien und erleichtert die Zulassung Ihrer Maschinen und Anlagen in diesem Wirtschaftsraum (basierend auf der EU-Konformität). SDL4 Konverter Anwenderhandbuch V 2.00 Originalbetriebsanleitung...
  • Seite 42: Allgemeines Zubehör

    Für die Automation PC und Panel PC können folgendes Zubehör bestellt werden: • Erdungslasche • Kabelzugentlastung für USB (siehe "Kabelzugentlastung" auf Seite 10.1.1 Bestelldaten Zubehör Materialnummer Beschreibung 5ACCRHMI.0000-000 REP HMI Erdungslasche 5ACCRHMI.0011-000 REP Zugentlastung USB - Für APC2100/APC2200 - Für SDL3 Konverter/SDL4 Konverter SDL4 Konverter Anwenderhandbuch V 2.00 Originalbetriebsanleitung...
  • Seite 43: Technische Daten

    Ja, jedoch nur zutreffend wenn alle im Gesamtgerät verbauten Komponenten diese Zulassung haben und am zugehörigen DNV GL Zertifikat zur Produkt- familie angeführt sind. Die Feldklemme in Federzugausführung ist nicht anreihbar. Die jeweiligen Grenzdaten der I/O Module sind zu berücksichtigen! SDL4 Konverter Anwenderhandbuch V 2.00 Originalbetriebsanleitung...
  • Seite 44: Allgemeines

    10.3 Kabel 10.3.1 SDL3/SDL4-Kabel 10.3.1.1 5CASD3.xxxx-00 10.3.1.1.1 Allgemeines Die SDL3/SDL4-Kabel 5CASD3.xxxx-00 sind für die Übertragung von SDL3/SDL4-Daten konstruiert und ermögli- chen eine einfache Kabelverlegung. Aufgrund des RJ45-Steckers ist das Kabel auch für schmale Durchführungen, z. B. in Tragarmrohren, geeignet. Vorsicht! An- und Abstecken des Kabels darf nur in spannungslosem Zustand erfolgen.
  • Seite 45: Abmessungen

    5CASD3.0200-00, 5CASD3.0300-00, 5CASD3.0500-00, 5CASD3.1000-00 - Technische Daten Ja, jedoch nur zutreffend wenn alle im Gesamtgerät verbauten Komponenten diese Zulassung haben und das Gesamtgerät die entsprechende Kennzeich- nung trägt. Bei 20°C Umgebungstemperatur. 10.3.1.1.4 Biegeradiusspezifikation Stecker Biegeradius 10.3.1.1.5 Abmessungen Länge SDL4 Konverter Anwenderhandbuch V 2.00 Originalbetriebsanleitung...
  • Seite 46: Verkabelung

    Die Verkabelung muss nach Kategorie 6a (Cat6a) oder 7 (Cat7) erfolgen. Die maximale Gesamtlänge von 100 m darf nicht überschritten werden. Patchkabel Patchkabel Patchpanel Patchpanel B&R-Gerät B&R-Gerät selbst konfektioniertes Kabel max. 5 m max. 5 m max. 100 m SDL4 Konverter Anwenderhandbuch V 2.00 Originalbetriebsanleitung...
  • Seite 47 Elektrische Eigenschaften Leiterwiderstand AWG 24 ≤ 93 Ω/km AWG 28 ≤ 237 Ω/km Isolationswiderstand min. 10 MΩ/km Einsatzbedingungen Verschmutzungsgrad nach EN Verschmutzungsgrad 2 61131-2 Tabelle 12: 5CASDL.0008-00, 5CASDL.0018-00, 5CASDL.0050-00, 5CASDL.0060-00, 5CASDL.0100-00 - Technische Daten SDL4 Konverter Anwenderhandbuch V 2.00 Originalbetriebsanleitung...
  • Seite 48 Ja, jedoch nur zutreffend wenn alle im Gesamtgerät verbauten Komponenten diese Zulassung haben und am zugehörigen DNV GL Zertifikat zur Produkt- familie angeführt sind. 10.3.2.1.4 Biegeradiusspezifikation Ferrit Stecker Biegeradius Biegeradius Stecker - Ferrit Ferrit - Ferrit Ferrit Ferrit 10.3.2.1.5 Abmessungen 35 ±5 40 ±1 Länge SDL4 Konverter Anwenderhandbuch V 2.00 Originalbetriebsanleitung...
  • Seite 49: Kabelbelegung

    Abschirmung TMDS Daten 0 und XUSB1 not connected XUSB1 negativ TMDS Daten 1 negativ XUSB1 positiv TMDS Daten 1positiv Abschirmung TMDS Daten Abschirmung TMDS Daten 1 und XUSB0 TMDS Takt positiv XUSB0 negativ TMDS Takt negativ SDL4 Konverter Anwenderhandbuch V 2.00 Originalbetriebsanleitung...
  • Seite 50: Sdl-Kabel Mit 45°-Stecker

    Verschmutzungsgrad nach EN 61131-2 Verschmutzungsgrad 2 Mechanische Eigenschaften Abmessungen Länge 1,8 m ±30 mm 5 m ±50 mm 10 m ±100 mm Durchmesser max. 9 mm max. 11,5 mm Tabelle 14: 5CASDL.0018-01, 5CASDL.0050-01, 5CASDL.0100-01 - Technische Daten SDL4 Konverter Anwenderhandbuch V 2.00 Originalbetriebsanleitung...
  • Seite 51 Ja, jedoch nur zutreffend wenn alle im Gesamtgerät verbauten Komponenten diese Zulassung haben und am zugehörigen DNV GL Zertifikat zur Produkt- familie angeführt sind. 10.3.3.1.4 Biegeradiusspezifikation Ferrit Stecker Biegeradius Biegeradius Stecker - Ferrit Ferrit - Ferrit Ferrit Ferrit 10.3.3.1.5 Abmessungen 35 ±5 40 ±1 Länge SDL4 Konverter Anwenderhandbuch V 2.00 Originalbetriebsanleitung...
  • Seite 52 Abschirmung TMDS Daten 0 und XUSB1 not connected XUSB1 negativ TMDS Daten 1 negativ XUSB1 positiv TMDS Daten 1positiv Abschirmung TMDS Daten Abschirmung TMDS Daten 1 und XUSB0 TMDS Takt positiv XUSB0 negativ TMDS Takt negativ SDL4 Konverter Anwenderhandbuch V 2.00 Originalbetriebsanleitung...
  • Seite 53: Sdl-Kabel Flex

    Prüfspannung Ader/Ader 1 kV Ader/Schirm 0,5 kV Wellenwiderstand 100 ±10 Ω Leiterwiderstand AWG 24 ≤ 95 Ω/km AWG 26 ≤ 145 Ω/km Isolationswiderstand > 200 MΩ/km Tabelle 16: 5CASDL.0018-03, 5CASDL.0050-03, 5CASDL.0100-03 - Technische Daten SDL4 Konverter Anwenderhandbuch V 2.00 Originalbetriebsanleitung...
  • Seite 54 Ja, jedoch nur zutreffend wenn alle im Gesamtgerät verbauten Komponenten diese Zulassung haben und am zugehörigen DNV GL Zertifikat zur Produkt- familie angeführt sind. 10.3.4.1.4 Biegeradiusspezifikation Ferrit Stecker Biegeradius Biegeradius Stecker - Ferrit Ferrit - Ferrit Ferrit Ferrit 10.3.4.1.5 Abmessungen 15,5 110 ±10 Länge Abbildung 2: 5CASDL.0xxx-03 ≥ Rev. E0 - Abmessungen SDL4 Konverter Anwenderhandbuch V 2.00 Originalbetriebsanleitung...
  • Seite 55 - DDC Daten DDC Takt 24 AWG - +5 V XUSB1 - Masse DDC Daten 24 AWG - Hot Plug Detect Steueradern +5 V 24 AWG XUSB0 Masse 24 AWG Hot Plug Detect 24 AWG SDL4 Konverter Anwenderhandbuch V 2.00 Originalbetriebsanleitung...
  • Seite 56 Abschirmung TMDS Daten 0 und XUSB1 not connected XUSB1 negativ TMDS Daten 1 negativ XUSB1 positiv TMDS Daten 1positiv Abschirmung TMDS Daten Abschirmung TMDS Daten 1 und XUSB0 TMDS Takt positiv XUSB0 negativ TMDS Takt negativ SDL4 Konverter Anwenderhandbuch V 2.00 Originalbetriebsanleitung...
  • Seite 57 460 g Tabelle 18: 5CADVI.0018-00, 5CADVI.0050-00 - Technische Daten Ja, jedoch nur zutreffend wenn alle im Gesamtgerät verbauten Komponenten diese Zulassung haben und am zugehörigen DNV GL Zertifikat zur Produkt- familie angeführt sind. SDL4 Konverter Anwenderhandbuch V 2.00 Originalbetriebsanleitung...
  • Seite 58 Zubehör 10.3.5.1.4 Biegeradiusspezifikation Ferrit Stecker Biegeradius Biegeradius Stecker - Ferrit Ferrit - Ferrit Ferrit Ferrit 10.3.5.1.5 Abmessungen 25 ±5 40 ±1 Länge SDL4 Konverter Anwenderhandbuch V 2.00 Originalbetriebsanleitung...
  • Seite 59 Besteht der Wunsch sich selbst ein passendes Kabel zu konfektionieren, so ist das Kabel gemäß dieser Belegung zu verdrahten. Information: Die Funktion wird nur für die bei B&R erhältlichen Kabel gewährleistet. DVI-D (24+1), male DVI-D (24+1), male Gesamtschirm Gesamtschirm SDL4 Konverter Anwenderhandbuch V 2.00 Originalbetriebsanleitung...
  • Seite 60 Besteht der Wunsch sich selbst ein passendes Kabel zu konfektionieren, so ist das Kabel gemäß dieser Belegung zu verdrahten. Information: Die Funktion wird nur für die bei B&R erhältlichen Kabel gewährleistet. USB Typ A, male USB Typ B, male Mantel Mantel SDL4 Konverter Anwenderhandbuch V 2.00 Originalbetriebsanleitung...
  • Seite 61: Kabelzugentlastung

    Zubehör 10.4 Kabelzugentlastung 10.4.1 Allgemeines Für den SDL4 Konverter ist eine Kabelzugentlastung verfügbar. Im Lieferumfang sind die zur Montage am Gerät benötigte Fixierschraube und Kabelbinder enthalten. Für Details zur Montage siehe "Montage der Kabelzugentlastung" auf Seite 10.4.2 Bestelldaten Bestellnummer Kurzbeschreibung Abbildung Zubehör...
  • Seite 62: Umweltgerechte Entsorgung

    Werkstoffe voneinander zu trennen. Bestandteil Entsorgung Speicherprogrammierbare Steuerungen Elektronik Recycling Bedien- und Beobachtungsgeräte Unterbrechungsfreie Stromversorgungen Batterien und Akkumulatoren Kabel Papier/Kartonage-Verpackung Papier/Kartonage-Recycling Kunststoff-Verpackungsmaterial Kunststoffrecycling Die Entsorgung muss gemäß den jeweils gültigen gesetzlichen Regelungen erfolgen. SDL4 Konverter Anwenderhandbuch V 2.00 Originalbetriebsanleitung...
  • Seite 63 Impressum SDL4 Konverter Anwenderhandbuch V 2.00 Originalbetriebsanleitung...
  • Seite 64 Impressum Impressum B&R Industrial Automation GmbH B&R Straße 1 5142 Eggelsberg Österreich Telefon: +43 7748 6586-0 Fax: +43 7748 6586-26 office@br-automation.com SDL4 Konverter Anwenderhandbuch V 2.00 Originalbetriebsanleitung...
