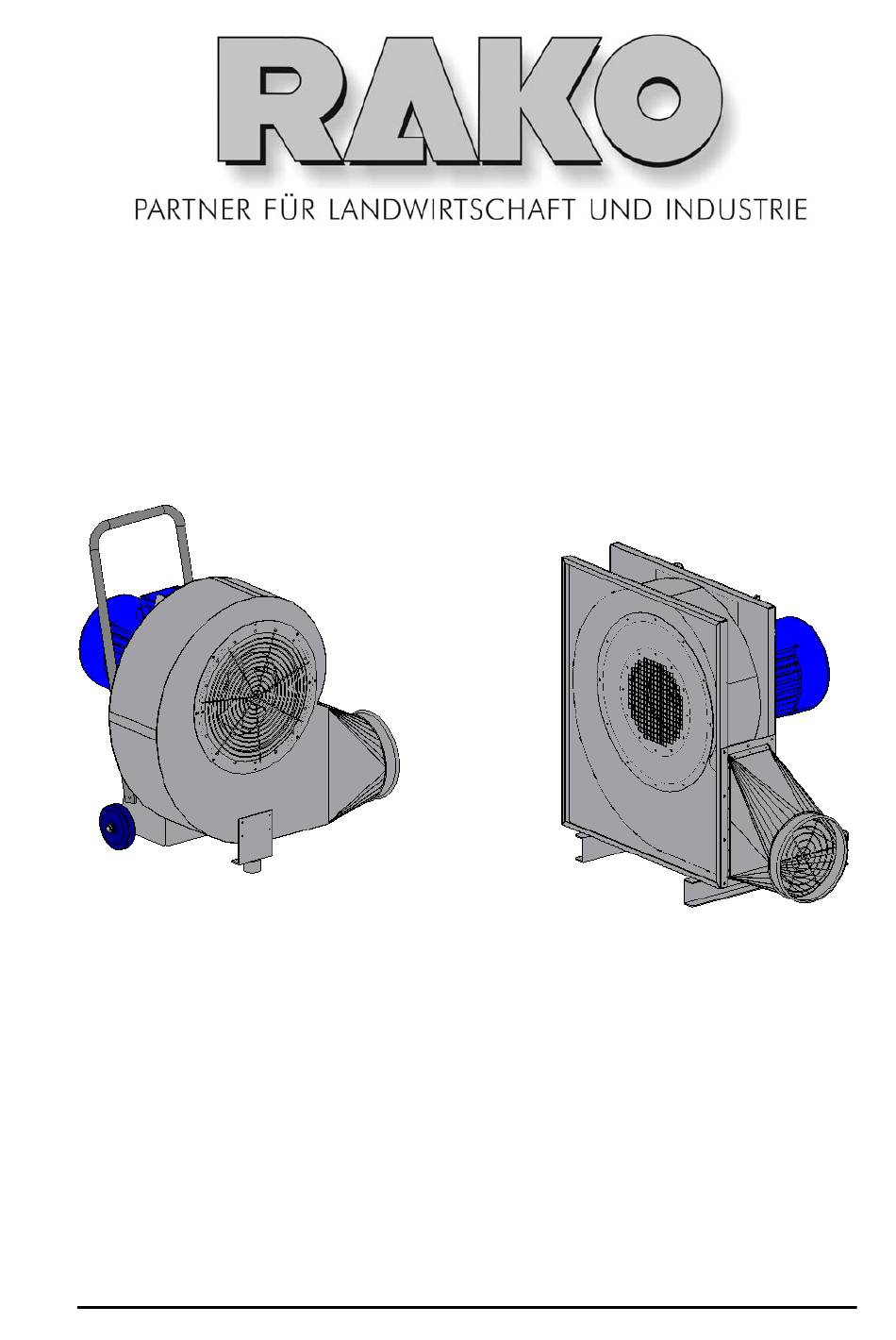

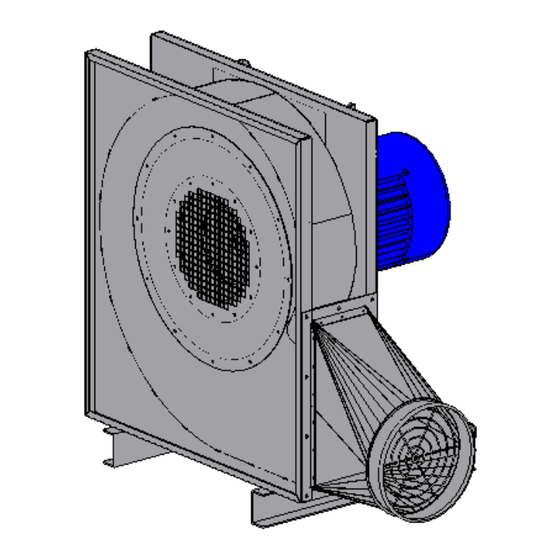

- Seite 1 BLN 30 – BLN 60 eckige Ausführung BLN 55 H – BLN 220 H Betriebs- und Montageanleitung RAKO Maschinenbau GmbH & Co. KG • Lindern 32 • 27232 Sulingen Tel. 0 42 71 / 95 36-0 • Fax 95 36-60 • e-mail: post@rako-sulingen.de...
-
Seite 2: Inhaltsverzeichnis
RAKO Maschinenbau GmbH & Co. KG Betriebs- und Montageanleitung Belüftungsgebläse Betriebs- und Montageanleitung für Belüftungsgebläse BLN 11 – BLN 110; BLN 30 – BLN 60; BLN 55 H – BLN 220 H; Inhaltsverzeichnis ______________________________________________________________Seite A. Allgemeine Hinweise ........................3 B. Verwendungszweck .........................3 C. -
Seite 3: Allgemeine Hinweise
RAKO Maschinenbau GmbH & Co. KG Betriebs- und Montageanleitung Belüftungsgebläse A. Allgemeine Hinweise Diese Anleitung vor jeder Montage, Inbetriebnahme, Reparatur, Reinigung und Wartung vollständig lesen und unbedingt beachten. Der Hersteller übernimmt keine Haftung für Fehler oder Schäden, die durch unsachgemäße Montage unsachgemäßen... -
Seite 4: Ausführung Und Optionen
RAKO Maschinenbau GmbH & Co. KG Betriebs- und Montageanleitung Belüftungsgebläse C. Ausführung und Optionen Die Belüftungsgebläse BLN 11 – 110 und das BLN 55 H sind fahrbar und mit einem Transportgriff ausgestattet. Die Belüftungsgebläse BLN 110 H und BLN 220 H sind nicht fahrbar. -
Seite 5: Betriebsbedingungen
RAKO Maschinenbau GmbH & Co. KG Betriebs- und Montageanleitung Belüftungsgebläse Der Anwender ist verpflichtet, das Belüftungsgebläse nur im einwandfreiem Zustand zu betreiben und eintretende Veränderungen, welche die Sicherheit betreffen, sofort der zuständigen Person zu melden. Die Anschlußleitungen regelmäßig auf Beschädigungen untersuchen. Die Anlage nicht benutzen, falls der Zustand der Leitung nicht einwandfrei ist. -
Seite 6: Erklärung Der Piktogramme
RAKO Maschinenbau GmbH & Co. KG Betriebs- und Montageanleitung Belüftungsgebläse F. Erklärung der Piktogramme Aufkleber 1: Vor Inbetriebnahme die Anleitung und Sicherheitshinweise lesen und beachten. Aufkleber 2: Vor Reparatur-, Wartungs- und Reinigungsarbeiten Motor abstellen, Netzstecker ziehen und diese Anleitung lesen. -
Seite 7: Montage
RAKO Maschinenbau GmbH & Co. KG Betriebs- und Montageanleitung Belüftungsgebläse I. Montage Diese Anleitung vor der Montage vollständig lesen und beachten. Die Montage der Belüftungsgebläse ist nur von sach - und fachkundigen Personen unter Einsatz geeigneter Materialien und Werkzeuge durchzuführen. -
Seite 8: Elektrische Einrichtung
RAKO Maschinenbau GmbH & Co. KG Betriebs- und Montageanleitung Belüftungsgebläse J. Elektrische Einrichtung Der elektrische Anschluß der von uns gelieferten Geräte darf nur durch eine befähigte Person (Elektrofachkraft) erfolgen. Bei der Installation sind die auf den jeweiligen Motor- Typenschildern angegebenen Spannungen und Daten zu beachten. -
Seite 9: Wartung Und Wartungsintervalle
RAKO Maschinenbau GmbH & Co. KG Betriebs- und Montageanleitung Belüftungsgebläse L. Wartung und Wartungsintervalle Bei Reinigungs- und Wartungsarbeiten diese Anleitung und insbesondere die unter „D. Sicherheitshinweise“ angegebenen Hinweise beachten und die beschriebenen Maßnahmen durchführen. Die Belüftungsgebläse sind in regelmäßigen Abständen sach- und fachgerecht zu reinigen und zu warten. -
Seite 10: Montageanleitung Für Taper-Lock-Spannbuchsen
RAKO Maschinenbau GmbH & Co. KG Betriebs- und Montageanleitung Belüftungsgebläse II. Montageanleitung für Taper-Lock-Spannbuchsen Einbau: 1. Die Fläche der Bohrung und die Kegelfläche der Taper-Lock-Spannbuchse sowie die kegelige Bohrung der Nabe des Flügelrades säubern und entfetten. Die Taper-Lock- Spannbuchse in die Nabe setzen und die Bohrungen zur Deckung bringen (die halben Gewindebohrungen müssen jeweils einer halben Bohrung ohne... -
Seite 11: Technische Daten
RAKO Maschinenbau GmbH & Co. KG Betriebs- und Montageanleitung Belüftungsgebläse M. Technische Daten Luftmenge bei Überdruck Gewicht Lautstärke m³/h bei 1,0 m, dB (A) BLN 11 3500 BLN 22 6400 1000 BLN 40 7800 1400 BLN 55 9400 1600 BLN 75... -
Seite 12: Ersatzteilliste
RAKO Maschinenbau GmbH & Co. KG Betriebs- und Montageanleitung Belüftungsgebläse O. Ersatzteilliste Bei Ersatzteilbestellung immer Type, Baujahr, Gesamtlänge, Ausführung, Artikelnummer, Benennung, Motorgröße und ggf. Seriennummer angeben. I. BLN runde Ausführung Pos. Benennung Gebläsegehäuse mit Ausblasstutzen und Schutzgitter Lüfterrad Anschraubnabe Taper-Spannbuchse Ansaugdüse mit Schutzgitter... -
Seite 13: Bln Eckige Ausführung
RAKO Maschinenbau GmbH & Co. KG Betriebs- und Montageanleitung Belüftungsgebläse II. BLN eckige Ausführung Pos. Benennung Gebläsegehäuse Lüfterrad Anschraubnabe Taper-Spannbuchse Ansaugdüse mit Schutzgitter Achse Schwingmetallfuß Ausblasstutzen mit Schutzgitter Motorkonsole Motor Transportgriff Haltegriff... -
Seite 14: Bln Hochdruck
RAKO Maschinenbau GmbH & Co. KG Betriebs- und Montageanleitung Belüftungsgebläse III. BLN Hochdruck Pos. Benennung Gebläsegehäuse Hintere Distanzbuchse Lüfterrad Vordere Distanzbuchse (nur BLN 110 H) Klemmscheibe Ansaugdüse mit Schutzgitter Fuß Ausblasstutzen mit Schutzgitter Motorkonsole Motor Das BLN 55 H ist verfahrbar und hat anstelle des Fußes (wie das BLN runde Ausführung): Räder, Achse, Schwingmetallfuß... -
Seite 15: Belüftung Mit Kalter Außenluft
RAKO Maschinenbau GmbH & Co. KG Betriebs- und Montageanleitung Belüftungsgebläse Q. Belüftung mit kalter Außenluft Die Körnerkühlung erfolgt durch Einblasen von Kaltluft, deren Temperatur bei hoher Luftfeuchte mindestens 5 °C unter der Korntemperatur liegen sollte (grobe Faustregel). Bei 75% relativer Luftfeuchte besteht z. B. ein Feuchtegleichgewicht zwischen Luft und Korn, wenn gleiche Temperatur herrscht und die Kornfeuchte 16% beträgt. - Seite 16 RAKO Maschinenbau GmbH & Co. KG Betriebs- und Montageanleitung Belüftungsgebläse Kühlung von Lagergetreide mit kalter Außenluft in Abhängigkeit von der relativen Luftfeuchte (nach Theimer) Temperaturunterschied zwischen Frischluft (Außenluft) und Getreide - 5° - 4° - 3° - 2° - 1°...
- Seite 17 RAKO Maschinenbau GmbH & Co. KG Betriebs- und Montageanleitung Belüftungsgebläse Sollten Sie noch Fragen zu dieser Anleitung haben, so setzen Sie sich bitte mit uns in Verbindung. Wir helfen Ihnen gern. Hersteller: RAKO Maschinenbau GmbH & Co. KG Lindern 32 27232 Sulingen Tel.: 0 42 71 / 95 36-0...
