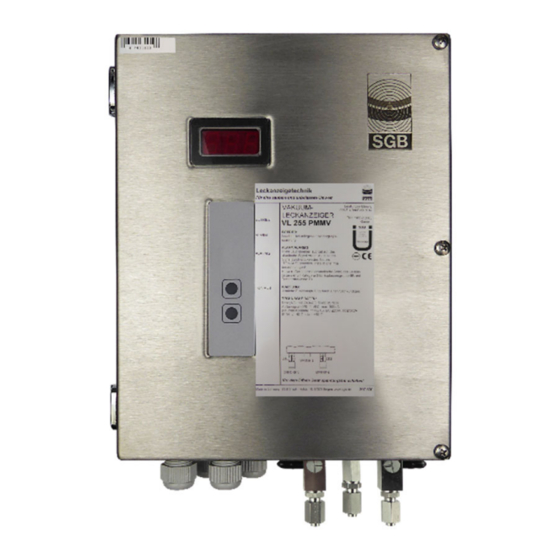

SGB VL-Serie Dokumentation

Vakuum-leckanzeiger in 100...240 v ac und 24 v dc
Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

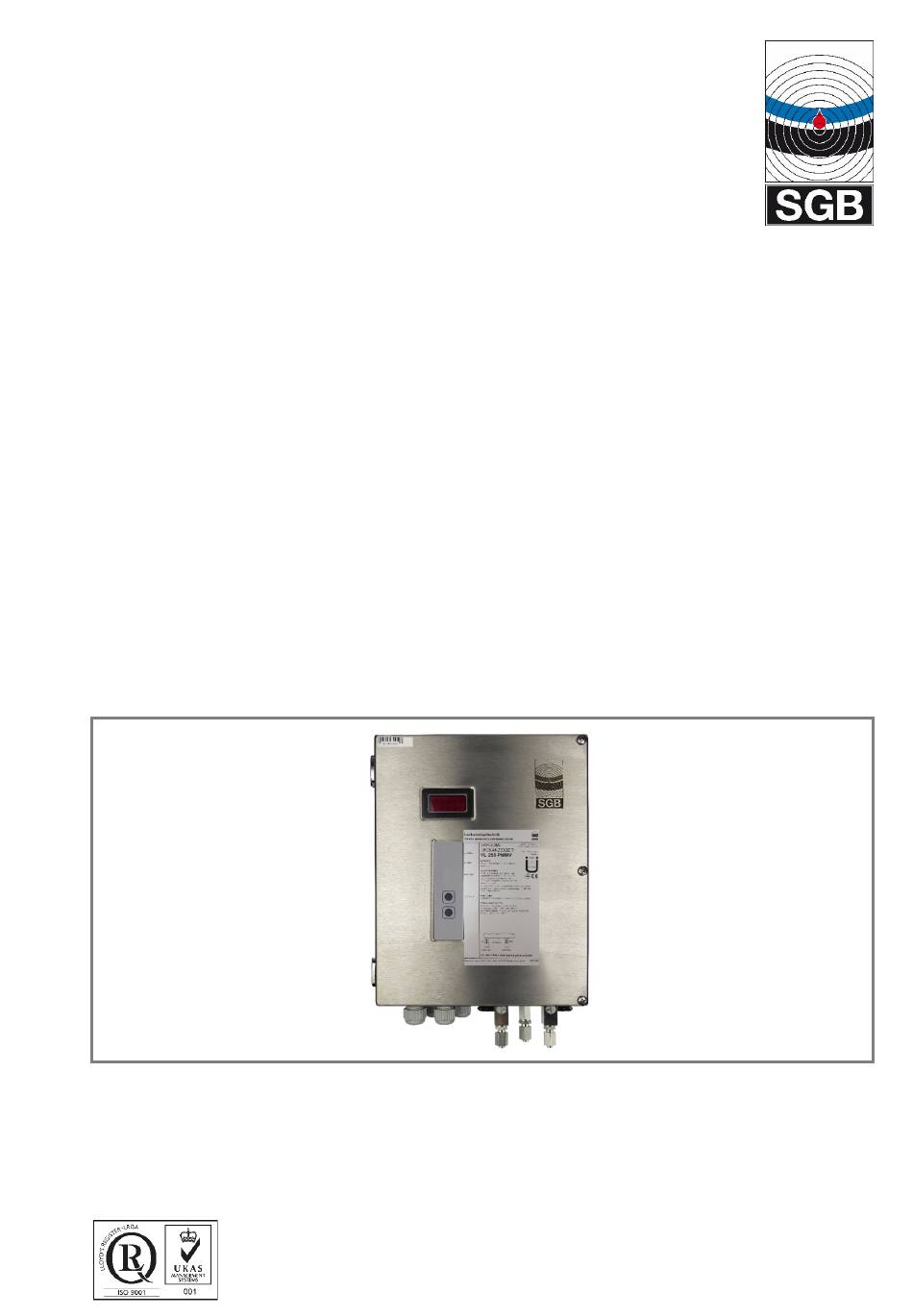

Dokumentation
Vakuum-Leckanzeiger VL ..
in 100...240 V AC und 24 V DC
Vor Beginn aller Arbeiten Anleitung lesen
Stand: 01/2020
Artikelnr.: 605 320
Inhaltsverzeichnis
loading

Verwandte Anleitungen für SGB VL-Serie

Inhaltszusammenfassung für SGB VL-Serie

  • Seite 1 Dokumentation Vakuum-Leckanzeiger VL .. in 100…240 V AC und 24 V DC Vor Beginn aller Arbeiten Anleitung lesen Stand: 01/2020 Artikelnr.: 605 320...

  • Seite 2: Übersicht Über Die Ausführungsvarianten

    Varianten/Optionen Übersicht über die Ausführungsvarianten Die Vakuum-Leckanzeiger sind in verschiedenen Ausführungen erhältlich, die durch angehängte Buchstaben näher beschrieben werden. VL .. E FA P M MV LG LE S Si T “Tightness alarm“: Dichtheitsalarm “Service-Indikation“: Anzeige (LED) mit variabel einstellbaren Servicezeiträumen „Serviceanzeige“: integrierte Servicean- zeige (LED) mit festem 12-Monats-Interval „LOD Ethernet“: Fernüberwachung Leckan-...

  • Seite 3: Inhaltsverzeichnis

    Inhalt Inhaltsverzeichnis 1.  Allgemeines ................5  1.1  Informationen ..............5  1.2  Symbolerklärung ............... 5  1.3  Haftungsbeschränkung ............. 5  1.4  Urheberschutz ..............5  1.5  Gewährleistung ..............6  1.6  Kundendienst ..............6  2.  Sicherheit .................. 7  2.1  Bestimmungsgemäßer Gebrauch ........7  2.2  Verantwortung des Betreibers .......... 7  2.3 ...
  • Seite 4 10.  Zubehör ..................40  11.  Anhang ..................41  11.1  Einsatz an Überwachungsräumen, die mit Leckanzeigeflüssigkeit gefüllt sind ........41  11.2  Anhang W, warmgefahrene Behälter ......42  11.3  Abmessung und Bohrbild ..........45  11.4  Konformitätserklärung ............. 47  11.5  Leistungserklärung ............48  11.6 ...

  • Seite 5: Allgemeines

     Einsatz von nicht qualifiziertem Personal,  eigenmächtigen Umbauten,  Anschluss an Systeme, die nicht von der SGB freigegeben sind. 1.4 Urheberschutz Die inhaltlichen Angaben, Texte, Zeichnungen, Bilder und sonstige  Darstellungen sind urheberrechtlich geschützt und unterliegen den gewerblichen Schutzrechten. Jede missbräuchliche Verwendung ist strafbar.

  • Seite 6: Gewährleistung

    - unsachgemäßem Betrieb, - Änderungen/Reparaturen ohne Einverständnis des Herstellers. 1.6 Kundendienst Für Auskünfte steht Ihnen unser Kundendienst zur Verfügung. Hinweise für die Ansprechpartner finden Sie im Internet unter www.sgb.de oder auf dem Typenschild des Leckanzeigers. - 6 - VAKUUM-LECKANZEIGER VL .. 28/01/2020...

  • Seite 7: Sicherheit

    Das Personal muss aufgrund seiner Qualifikation in der Lage sein, die möglicherweise auftretenden Gefahren selbstständig zu erkennen und zu vermeiden. Betriebe, die Leckanzeiger in Betrieb nehmen, sollen bei SGB, durch SGB oder den autorisierten Vertreter eine entsprechende Schulung WARNUNG! gemacht haben.

  • Seite 8: Persönliche Schutzausrüstung (Psa)

    Sicherheit 2.4 Persönliche Schutzausrüstung (PSA) Bei der Arbeit ist das Tragen von persönlicher Schutzausrüstung er- forderlich. o Für die jeweilige Arbeit notwendige Schutzausrüstung tragen o Vorhandene Schilder zur PSA beachten und befolgen Eintrag ins „Safety Book“ Warnweste tragen Sicherheitsschuhe tragen Schutzhelm tragen Handschuhe tragen –...
  • Seite 9 Sicherheit GEFAHR durch Arbeiten in Schächten Die Leckanzeiger werden außerhalb der Domschächte montiert. Der pneumatische Anschluss erfolgt üblicherweise im Domschacht. Damit ist für die Montage der Schacht zu begehen. Vor dem Begehen sind die entsprechenden Schutzmaßnahmen ein- zurichten, für Gasfreiheit und ausreichend Sauerstoff ist zu sorgen. VAKUUM-LECKANZEIGER VL ..

  • Seite 10: Technische Daten Des Leckanzeigers

    - 850 mbar - 570 mbar - 700 mbar - 900 mbar Sonderschaltwerte können zwischen dem Kunden und der SGB ver- einbart werden. Überdruckalarm (nur VL .. MV ) bei + 50 mbar * gilt für doppelwandige Stahltanks als erfüllt; grundsätzlich sind ge- ringere Werte möglich, u.U.

  • Seite 11: Einsatzbereich

    Technische Daten 3.4 Einsatzbereich 3.4.1 Behälter a) Einwandig liegende (unter-/oberirdische) zylindrische Tanks mit Leckschutzauskleidung (LAK) oder Leckschutzummantelung (LUM) und bis zum Tiefpunkt geführter Saugleitung Einsatzgrenzen: keine bezüglich Dichte und Durchmesser b) Doppelwandig liegende zylindrische (unter-/oberirdische) Tanks (z.B. DIN 6608-2, 6616 oder DIN EN 12 285-1-2) - wie nach a), jedoch ohne Saugleitung zum Tiefpunkt - wie nach c), jedoch ohne Saugleitung zum Tiefpunkt - wie nach d), jedoch ohne Saugleitung zum Tiefpunkt...
  • Seite 12 Technische Daten Einsatzgrenzen: Durchmesser Höhe Max. Dichte des Lagergutes [mm] [mm] [kg/dm 330 bis 570  2 820  1,9  1,9  1,9  1,9 1600  3 740  1,6  1,9  1,9  1,9  5 350 ...

  • Seite 13: Überwachbare Flüssigkeiten

    Technische Daten e) Stehende zylindrische Tanks mit doppeltem Boden aus Metall (z. B. nach DIN 4119 bzw. EN 14015) - wie vor, jedoch mit Leckschutzauskleidung (starr od. flexibel) - stehende zylindrische Tanks aus Kunststoff mit doppeltem Boden Einsatzgrenzen: keine bezüglich Dichte und Durchmesser f) Behälter nach a) bis d), die mit einem inneren Überlagerungsdruck mit bis zu 25 bar betrieben werden Einsatzgrenzen: entsprechend den zuvor genannten Punkten un-...

  • Seite 14: Aufbau Und Funktion

    Aufbau und Funktion 4. Aufbau und Funktion 4.1 Aufbau 4.1.1 Innenansicht Kunststoffgehäuse 01.2 Innenansicht mit: Leuchtmelder „Alarm“, rot 01.2 Leuchtmelder „Alarm 2“ Leuchtmelder „Betrieb“, grün Dreiwegehahn, Saugleitung Dreiwegehahn, Messleitung Taste „Inbetriebnahme“ Vakuumpumpe Rückschlagsperre mit Filter Summer Taste „Ton aus“ Hauptplatine 102 Drucksensor - 14 - VAKUUM-LECKANZEIGER VL ..

  • Seite 15: Innenansicht Edelstahlgehäuse

    Aufbau und Funktion 4.1.2 Innenansicht Edelstahlgehäuse Innenansicht mit: Dreiwegehahn, Saugleitung Dreiwegehahn, Messleitung Vakuumpumpe Rückschlagsperre mit Filter Summer Taste „Ton aus“ Anzeigeplatine Hauptplatine 102 Drucksensor 139 Folientastatur (auf Vorderseite) 144 Temperaturschalter, Frostschutz - 15 - VAKUUM-LECKANZEIGER VL .. 28/01/2020...

  • Seite 16: Normalbetrieb

    Aufbau und Funktion 4.2 Normalbetrieb Der Vakuum-Leckanzeiger ist über die Saug-, Mess- und Verbin- dungsleitungen mit dem Überwachungsraum verbunden. Der durch die Pumpe erzeugte Unterdruck wird durch einen Drucksensor ge- messen und geregelt. Bei Erreichen des Betriebsunterdruckes (Pumpe AUS) wird die Pumpe abgeschaltet.

  • Seite 17: Druckanstieg Im Überwachungsraum Über Atmosphärendruck Bei Einsatz Eines Leckanzeigers Vl

    Aufbau und Funktion 4.5 Druckanstieg im Überwachungsraum über Atmosphärendruck bei Einsatz eines Leckanzeigers VL .. mit Magnetventil (MV) Tritt ein Druckanstieg im Überwachungsraum von mehr als 50 mbar über Atmosphärendruck auf, wird das Magnetventil in der Saug- und/oder Messleitung geschlossen und die Pumpe abgeschaltet. Der Druckanstieg wird optisch und akustisch angezeigt (Druckan- stieg-Alarm).
  • Seite 18 Aufbau und Funktion 4.6.4 Funktion „Dichtheitsabfrage“ Taste „Ton aus“ drücken und gedrückt halten bis der Leuchtmelder schnell blinkt, dann loslassen. Ein Wert für die Dichtheit wird auf dem (103) Display (103) angezeigt, der gleiche Wert wird durch die Anzahl des Aufblinkens des Leuchtmelders „Alarm“...

  • Seite 19: Montage Des Systems

    Montage 5. Montage des Systems 5.1 Grundsätzliche Hinweise o Vor Beginn der Arbeiten ist die Dokumentation zu lesen und zu verstehen. Bei Unklarheiten bitte den Hersteller fragen. o Zulassungen der Hersteller des Behälters bzw. des Überwa- chungsraumes berücksichtigen. o Sicherheitshinweise dieser Dokumentation sind zu beachten. o Montage und Inbetriebnahme nur durch qualifizierte Betriebe o Durchführungen für pneumatische und elektrische Verbindungslei- tungen sind gasdicht zu verschließen.

  • Seite 20: Pneumatische Verbindungsleitungen

    Ggf. sind Warnhinweise anzubringen. 5.4 Pneumatische Anschlüsse herstellen 5.4.1 Montage des Anschlusses an den Behälter-Überwachungsraum (1) I.d.R. nach den Vorgaben des Behälter-Herstellers. (2) SGB bietet Bausätze mit den verschiedenen Anschlussmöglich- keiten an. 5.4.2 Zwischen Leckanzeiger und Überwachungsraum (1) Geeignetes Rohr auswählen und verlegen.

  • Seite 21: Bördelverschraubung (Für Gebördelte Rohre)

    Montage 5.4.2.1 Bördelverschraubung (für gebördelte Rohre) (1) O-Ringe ölen (2) Zwischenring lose in den Verschraubungsstutzen einlegen (3) Überwurfmutter und Druckring über das Rohr schieben (4) Überwurfmutter von Hand anziehen (5) Überwurfmutter bis deutlich spürbaren Kraftanstieg anziehen (6) Fertigmontage: ¼ Umdrehung weiterdrehen 5.4.2.2 Klemmringverschraubung für Metall- und Kunststoffrohre (1) Stützhülse (nur Kunststoffrohr) ins Rohrende einschieben (2) Rohr (mit Stützhülse) bis zum Anschlag einführen...

  • Seite 22: Elektrisches Anschlussschema

    Montage 5.6 Elektrisches Anschlussschema (1) Fest verlegen, d.h. keine Steck- oder Schaltverbindungen (2) Die Vorschriften über Elektro-Installationen beachten, ggf. auch solche der Elektrizitätsversorgungsunternehmen. (3) Klemmenbelegung: (s. auch SL-854 851) PA PA PA Netzanschluss (100…240 VAC) belegt (Vakuumpumpe) Außensignal, 24 VDC, abschaltbar Magnetventil 70/71 Sonden-Kontakte, hier können die potentialfreien Kon-...

  • Seite 23: Anschließen Der Adern

    Montage 5.6.1 Anschließen der Adern (1) Mit einem Schraubendreher den orangen Punkt eindrücken. Da- mit wird die Zugfeder der Klemme geöffnet (2) Kabel in die geöffnete Klemme einführen. (3) Kabel festhalten und Schraubendreher entfernen. (4) Kabel auf festen Sitz prüfen und weitere Kabel nach dem glei- chen Vorgehen anklemmen.
  • Seite 24 Montage 5.6.3 Blockschaltbild (SL 854 851) 100 - 240 V AC 50 Hz L 24 V DC 24 VDC Magnetventil Unterdruckpumpe (24 V DC) Hauptplatine Thermostat Heizung Leckagesonde Drucksensor Display Schaltnetzteil Folientastatur Magnetventilüberwachungsplatine (MVÜ-Platine) Daten-Bus-Modul (DBM) - 24 - VAKUUM-LECKANZEIGER VL .. 28/01/2020...

  • Seite 25: Montagebeispiele

    Montage 5.7 Montagebeispiele 5.7.1 Liegend zylindrischer Tank mit LAK und Saugleitung zum Tiefpunkt Absperrhahn Auspuffleitung Dreiwegehahn, Saugleitung Dreiwegehahn, Messleitung Flüssigkeitssperre Messleitung Saugleitung Überwachungsraum Anschluss Montagepumpe Saugleitung zum Tiefpunkt VAKUUM-LECKANZEIGER VL .. - 25 - 28/01/2020...
  • Seite 26 Montage 5.7.2 Liegend zylindrischer Tank, doppelwandig Stahl, ohne Saugleitung zum Tiefpunkt Absperrhahn Auspuffleitung Dreiwegehahn, Saugleitung Dreiwegehahn, Messleitung Flüssigkeitssperre Messleitung Saugleitung Überwachungsraum Anschluss Montagepumpe - 26 - VAKUUM-LECKANZEIGER VL .. 28/01/2020...
  • Seite 27 Montage 5.7.3 Stehend zylindrischer Tank mit nach DIN 6618-2 (außen heruntergeführte Saugleitung) Absperrhahn Auspuffleitung Dreiwegehahn, Saugleitung Dreiwegehahn, Messleitung Flüssigkeitssperre Kondensatgefäß Messleitung Saugleitung Überwachungsraum Anschluss Montagepumpe Saugleitung zum Tiefpunkt VAKUUM-LECKANZEIGER VL .. - 27 - 28/01/2020...
  • Seite 28 Montage 5.7.4 Flachbodentankbauwerk Absperrhahn Auspuffleitung Dreiwegehahn, Saugleitung Dreiwegehahn, Messleitung Flüssigkeitssperre Kondensatgefäß Messleitung Saugleitung Überwachungsraum Anschluss Montagepumpe Saugleitung zum Tiefpunkt - 28 - VAKUUM-LECKANZEIGER VL .. 28/01/2020...
  • Seite 29 Montage 5.7.5 Flachbodentankbauwerk, überwacht mit Sonde und Magnetventilen 01.2 Leuchtmelder „Alarm“, rot 01.2 Leuchtmelder „Alarm 2“ Absperrhahn Leuchtmelder „Betrieb“, grün (weiß) Dreiwegehahn, Saugleitung Dreiwegehahn, Messleitung Flüssigkeitssperre Kondensatgefäß Taste „Inbetriebnahme“ Messleitung Magnetventil Saugleitung Taste „Ton aus“ Überwachungsraum Anschluss Montagepumpe Leckagesonde Saugleitung zum Tiefpunkt VAKUUM-LECKANZEIGER VL ..
  • Seite 30 Montage 5.7.6 Druckbehälter 01.2 p < 25 bar - 30 - VAKUUM-LECKANZEIGER VL .. 28/01/2020...

  • Seite 31: Inbetriebnahme

    Inbetriebnahme 6. Inbetriebnahme (1) Die Inbetriebnahme erst Durchführen, wenn die Punkte aus Kap. 5 „Montage“ erfüllt sind. (2) Sollte ein Leckanzeiger an einem bereits in Betrieb befindlichen Überwachungsraum in Betrieb genommen werden, sind beson- dere Schutzmaßnahmen zu ergreifen (z. B. Prüfen der Flüssig- keitsfreiheit des Überwachungsraumes).
  • Seite 32 Inbetriebnahme (6) Erfolgt der Unterdruckaufbau zu langsam, kann am Stutzen des Dreiwegehahns 20 eine Montagepumpe angeschlossen werden. Hahn um 180° drehen und Montagepumpe einschalten. (7) Nach Erreichen des Betriebsunterdruckes des Leckanzeigers (Pumpe im Leckanzeiger schaltet ab), ist der Dreiwegehahn 20 um 180°...

  • Seite 33: Funktionsprüfung Und Wartung

    Funktionsprüfung und Wartung 7. Funktionsprüfung und Wartung 7.1 Allgemeines (1) Bei dichter und ordnungsgemäßer Montage des Leckanzeigesys- tems kann von einem störungsfreien Betrieb ausgegangen wer- den. (2) Ein häufiges Einschalten oder ein Dauerlauf der Pumpe lassen auf Undichtheiten schließen, die in angemessener Frist zu behe- ben sind.

  • Seite 34: Funktionsprüfung

    Überprüfung der Sonde (falls eingesetzt) (7.3.9) o Herstellung des Betriebszustandes (7.3.10) o Ausfüllen eines Prüfberichts mit der Bestätigung der Funktions- und Betriebssicherheit. Prüfberichte stehen als Download auf der SGB-Webseite zur Verfügung. 7.3.1 Überprüfung und ggf. Leerung der Kondensatgefäße ACHTUNG: Kondensatgefäße können Lager-/Fördergut enthalten, geeignete Schutzmaßnahmen treffen!

  • Seite 35: Durchgangsprüfung Des Überwachungsraumes

    Funktionsprüfung und Wartung 7.3.2 Durchgangsprüfung des Überwachungsraumes Mit der Durchgangsprüfung wird geprüft, dass an dem Leckanzeiger ein Überwachungsraum angeschlossen ist und dass dieser so viel Durchgängigkeit aufweist, dass ein Luft-Leck zur Alarmgabe führt. (1) Prüfmessinstrument am Stutzen des Dreiwegehahns 21 an- schließen und Hahn um 180°...

  • Seite 36: Prüfung Der Förderhöhe Der Pumpe

    Funktionsprüfung und Wartung 7.3.4 Prüfung der Schaltwerte mit Prüfvorrichtung (siehe Kap. „Zubehör“) (1) Prüfvorrichtung mit den beiden Schlauchenden an jeweils einen freien Stutzen der Dreiwegehähne 20 und 21 anschließen. (2) Am T-Stück der Prüfvorrichtung Messinstrument anschließen. (3) Nadelventil der Prüfvorrichtung schließen. (4) Dreiwegehahn 20 um 90°...

  • Seite 37: Dichtheitsprüfung Des Systems

    Prüfzeit für jeden angeschlossenen Überwachungsraum (bzw. des gesamten überwachten Systems) ermitteln (ausrechnen oder vorbereitete Prüfberichte der SGB GmbH benutzen). (2) Prüfmessinstrument am Stutzen des Dreiwegehahns 21 an- schließen und Hahn um 180° drehen. (3) Startvakuum und Zeit ablesen und aufschreiben. Prüfzeit abwar- ten und Vakuumabfall feststellen.

  • Seite 38: Überprüfung Der Sonde (Nur Vl .. Mit Zusätzlicher Sonde)

    Funktionsprüfung und Wartung (3) Eine externe Druckerhöhungseinrichtung am Stutzen 82 anschlie- ßen und zugehörigen Hahn öffnen. (4) Druckaufbau bis zum Ansprechen des Druckschalters (Alarm Sonde wird ausgelöst und das Magnetventil schaltet). (5) Entsprechende(n) Alarm(e) feststellen. (6) Druck ablassen, Sondenalarm erlischt und das Magnetventil schaltet.

  • Seite 39: Störung (Alarm)

    Störung (Alarm) 8. Störung (Alarm) 8.1 Alarmbeschreibung Im Fall einer Alarmgabe ist davon auszugehen, dass sich Lager- dämpfe im Überwachungsraum befinden. Entsprechende Schutz- maßnahmen treffen. (1) Ein Alarm (Unterdruckverlust) wird durch Aufleuchten des roten Leuchtmelders „Alarm“ angezeigt; das akustische Signal, falls vorhanden, ertönt.

  • Seite 40: Ersatzteile

    Ersatzteile/Zubehör 9. Ersatzteile siehe: sgb-shop.com 10. Zubehör Zubehörartikel finden Sie auf unserer Seite sgb-shop.com wie z.B. - Montagebausätze - elektrische Trennstücke - Verteilerleisten - Prüfvorrichtungen - Druckerhöhungsvorrichtung - 40 - VAKUUM-LECKANZEIGER VL .. 28/01/2020...

  • Seite 41: Anhang

    Anhang 11. Anhang 11.1 Einsatz an Überwachungsräumen, die mit Leckanzeigeflüssigkeit gefüllt sind 11.1.1 Voraussetzungen (1) Es dürfen nur Leckanzeiger mit geeigneten Alarmdrücken in Ab- hängigkeit des Behälterdurchmessers und der Lagergutdichte eingesetzt werden. (2) Die im Weiteren beschriebene Vorgehensweise ist für liegend zylindrische Behälter (z.B.

  • Seite 42: Anhang W, Warmgefahrene Behälter

    11.2.2 Behälter, die heiß befüllt werden (T > 25°C) Berechnung der (möglicherweise) erforderlichen Sonderschaltwerte in Abstimmung mit der SGB GmbH. Mit Sonderschaltwerten soll er- reicht werden, dass zum einen die Alarmgabe sichergestellt ist und zum anderen kein Fehlalarm auftritt.
  • Seite 43 Anhang 11.2.3 Montagebeispiel beheizter Flachbodentank (> 50°C  ≤ 200°C) 01.2  50°< < 200°C Leuchtmelder „Alarm“, rot Saugleitung 01.2 Leuchtmelder „Sondenalarm“, gelb Summer Absperrhahn Taste „Ton aus“ Auspuffleitung Überwachungsraum Leuchtmelder „Betrieb“, grün Anschluss Montagepumpe Dreiwegehahn, Saugleitung Leckagesonde Dreiwegehahn, Messleitung Saugleitung zum Tiefpunkt Kondensatgefäß...
  • Seite 44 Anhang 11.2.4 Montagebeispiel beheizter liegend zylindrischer Tank (> 50°C  ≤ 200°C) 01.2  50°< < 200°C Leuchtmelder „Alarm“, rot Summer 01.2 Leuchtmelder „Sondenalarm“, gelb Taste „Ton aus“ Leuchtmelder „Betrieb“, grün Überwachungsraum Detektor-Rohr Druckausgleichsgefäß (hier: montiert innerhalb der Dreiwegehahn, Saugleitung Isolierung, d.h.

  • Seite 45: Abmessung Und Bohrbild

    Anhang 11.3 Abmessung und Bohrbild 11.3.1 Kunststoffgehäuse VAKUUM-LECKANZEIGER VL .. - 45 - 28/01/2020...

  • Seite 46: Edelstahlgehäuse

    Anhang 11.3.2 Edelstahlgehäuse Ø8,5 - 46 - VAKUUM-LECKANZEIGER VL .. 28/01/2020...

  • Seite 47: Konformitätserklärung

    Anhang 11.4 Konformitätserklärung Hiermit erklären wir SGB GmbH Hofstraße 10 57076 Siegen, Deutschland in alleiniger Verantwortung, dass die Leckanzeiger VL .. und VL .. MV mit den grundlegenden Anforderungen der unten aufgeführten EU- Richtlinien übereinstimmen. Bei einer nicht mit uns abgestimmten Änderung des Gerätes bzw.

  • Seite 48: Leistungserklärung

    Vakuum-Leckanzeiger Typ VL .. Verwendungszweck: Vakuum-Leckdetektor der Klasse I für die Überwachung doppel- wandiger Behälter Hersteller: SGB GmbH, Hofstraße 10, 57076 Siegen, Deutschland Tel.: +49 271 48964-0, E-Mail: sgb@sgb.de Bevollmächtigter: n. A. System zur Bewertung und Überprüfung der Leistungsbeständigkeit: System 3 Im Falle der Leistungserklärung, die ein Bauprodukt betrifft, das von einer harmonisierten...

  • Seite 49: Bescheinigung Tüv-Nord

    Anhang 11.7 Bescheinigung TÜV-Nord VAKUUM-LECKANZEIGER VL .. - 49 - 28/01/2020...
  • Seite 52 Text Impressum Text SGB GmbH Hofstraße 10 57076 Siegen Deutschland +49 271 48964-0 Fotos und Skizzen sind unverbindlich sgb@sgb.de für den Lieferumfang. Änderungen - 50 - VAKUUM-LECKANZEIGER VL .. 28/01/2020 www.sgb.de vorbehalten. © SGB GmbH, 01/2020...
