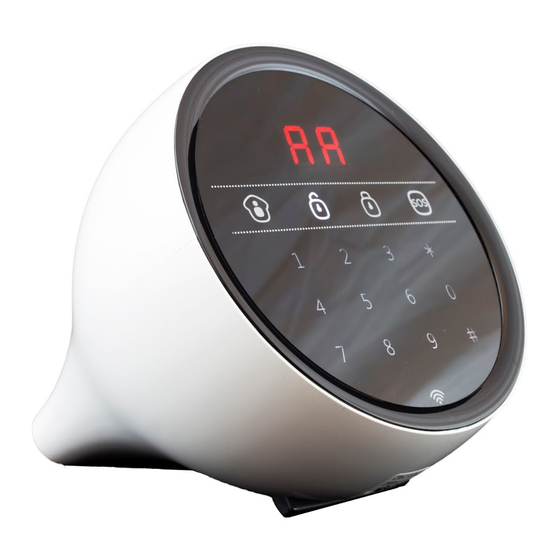

Smanos W100 Benutzerhandbuch

Smanos W100 Benutzerhandbuch

Wifi/pstn alarmsystem
Vorschau ausblenden Andere Handbücher für W100:

Werbung

2014 smanos. All Rights Reserved.
Printed in China
OI-W100-DE-1407-V1.0
W100
WiFi/PSTN
Alarmsystem
Benutzerhandbuch

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Smanos W100

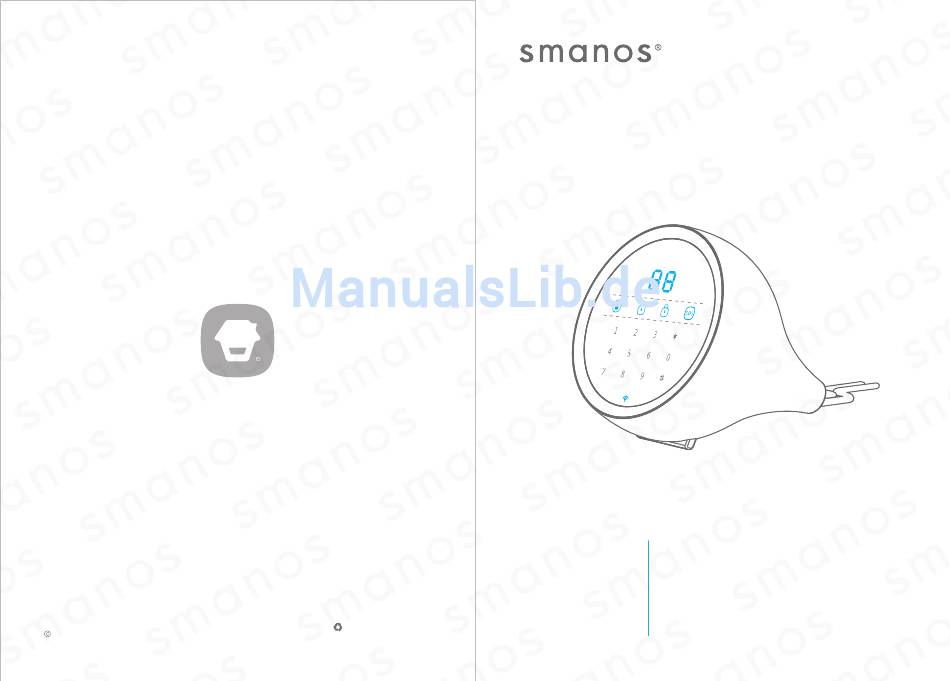

  • Seite 1 W100 WiFi/PSTN Alarmsystem Benutzerhandbuch Printed in China 2014 smanos. All Rights Reserved. OI-W100-DE-1407-V1.0...
  • Seite 2: Inhaltsverzeichnis

    Inhalt Überblick -------------------------------------------------------------------------- Verpackungsinhalt ----------------------------------------------------------------- Funktionsprinzip des Alarmsystems ---------------------------------------------- Sensoren ------------------------------------------------------------------------ 04~05 Platzierung der Sensoren --------------------------------------------------------- Gruppierung der Sensoren ------------------------------------------------------- So funktioniert es -------------------------------------------------------------- 06~07 Das Bedienfeld einschalten ------------------------------------------------------- Festnetzanschluss (optional) ------------------------------------------------------ LED Indication -------------------------------------------------------------------- Handhabung des Bedienfeldes ----------------------------------------------- 08~11 Einstellungsmodus aufrufen und verlassen -------------------------------------- Admin-Code...
  • Seite 3 Einrichtung des Bedienfeldes ----------------------------------------------------- Herzlichen Glückwunsch zum Kauf des smanos W100 Wi-Fi/PSTN Alarmsystems. Das W100 Wi-Fi/PSTN Alarmsystem kann einfach und problemlos installiert werden. Vor Passwort für App speichern ------------------------------------------------------ der Verwendung des Produkts empfehlen wir Ihnen, das Handbuch sorgfältig Benutzer löschen ----------------------------------------------------------------- durchzulesen.
  • Seite 4: Überblick

    Verpackungsinhalt berblick Ü Vorderseite Das Alarmsystem 100 Wi-Fi/PSTN wird mit folgendem Zubehör geliefert: - Deutsches Handbuch - Deutsche Kurzanleitung LED-Anzeige Zuhause-Mod Alarm Alarm Touchscreen -Tastenfeld WiFi-Signalanzeige 1 x drahtloser PIR- Bewegungsmelder (MD2300) Rückseite Strom EIN / AUS Festnetzanschluss Stromanschluss Telefonanschluss Wartung 12V/0.5A 1 x drahtloser Tür-/Fenster-Sensor mit...
  • Seite 5: Funktionsprinzip Des Alarmsystems

    Sensoren Funktionsprinzip des Alarmsystems Platzierung der Sensoren Sobald ein Sensor anspricht, empfängt das Alarmsystem ein Signal. Das Bedienfeld gibt einen Alarm aus, schickt eine Push-Meldung an die App und ruft dann über Das Alarmsystem funktioniert am besten mit sinnvoll auf- und eingestellten Sensoren. Festnetz die gespeicherten Notrufnummern an.
  • Seite 6: Gruppierung Der Sensoren

    Gruppierung der Sensoren So funktioniert es Das System hat drei Gruppenmodi für die Sensoren.: normale Gruppe, Zuhause- Gruppe und 24-Stunden-Gruppe. Das Bedienfeld einschalten Schließen Sie das Netzteil an der Rückseite des Bedienfeldes an und schalten Sie den Normale Gruppe Stromschalter auf “Ein” (“ON”). Stellen Sie das Gerät auf den Tisch. Es ist jetzt Der gelieferte Tür/Fenster-Magnetsensor ist voreingestellt auf die normale Gruppe.
  • Seite 7: Festnetzanschluss (Optional)

    Festnetzanschluss Handhabung des Bedienfeldes W100 ist ein Wi-Fi/PSTN.Dual-Netzwerk-Alarmsystem. Es kann für eine Festnetzleitung angeschlossen werden, die als Reserve dient, falls das Wi-Fi-Netz nicht verfügbar ist. Einstellungsmodus aufrufen und verlassen Bei einem Einbruch sendet das Bedienfeld als Erstes eine Push-Meldung zur...
  • Seite 8: Benutzercode

    Benutzercode Alarm einschalten Um den Benutzercode zu ändern, nach Aufrufen des Einstellungsmodus *2*neuer- Drücken Sie auf die Taste [Alarm ein . Das Benutzercode* eingeben. System geht in den Alarm-ein-Status, wenn ein Signalton abgegeben wird und Admin-code # *2*neuer-Benutzercode* gleichzeitig die LED-Leuchte angeht. Alarm ausschalten Geben Sie den Admin-Code oder Benutzercode ein, und drücken Sie auf die...
  • Seite 9: Zuhause-Modus (Teilweise Eingeschalteter Alarm)

    Zuhause-Modus (teilweise eingeschalteter Alarm) Zubehör testen und installieren Drücken Sie auf die Taste [Zuhause . Das System schaltet sich ein, wenn ein Signalton abgegeben wird und gleichzeitig die LED-Leuchte angeht. Fernbedienung Im Zuhause-Modus sind die Sensoren der Zuhause-Zone ausgeschaltet, während die anderen Sensoren eingeschaltet sind.
  • Seite 10 Alarm einschalten (Abwesenheitsmodus) Im Notfall drücken Sie den [SOS]-Knopf. Das System gibt sofort einen Alarm aus. Zum Einschalten des Alarmsystems auf [Alarm ein drücken. Die LED-Anzeige leuchtet kurz auf. Die Sirene gibt einen einmaligen Signalton ab, um das Einschalten zu bestätigen. Lautlos-Modus Drücken Sie 1 Sekunde lang auf den [Zuhause...
  • Seite 11: Drahtloser Tür-/Fensterkontakt

    Drahtloser Tür-/Fensterkontakt Magnetkontakt installieren Der Kontakt enthält einen Sensor und einen Magneten. Wenn der Kontakt anspricht Tips zur Installation (Sensor und der Magnet sind getrennt), sendet er ein Signal an das Bedienfeld. Das Der Magnetkontakt ist installierbar auf Türen, Fenstern und allen anderen Objekten, die Bedienfeld schaltet gibt augenblicklich einen Alarm aus.
  • Seite 12: Drahtloser Bewegungsmelder

    Drahtloser Bewegungsmelder Im Innern des PIR-Bewegungsmelders Der Bewegungsmelder nutzt digitale Dual-Core Fuzzy-Logic-Regelungen und intelligente Analysealgorithmen mit wirksamer Erkennung von Interferenzsignalen und Signalen menschlicher Bewegung, wodurch Fehlalarmen vorgebeugt wird. Er kann Anti-Sabotagekontakt Infrarot-Sensor menschliche Bewegung in einem Radius von 8 m wahrnehmen und eignet sich für den Einsatz in Sälen, Fluren usw.
  • Seite 13 Rückseite des PIR-Bewegungsmelders PIR -Bewegungsmelder installieren Tipps zur Installation Test-Modus Bewegungsmelder sollten nicht unmittelbar vor Fenstern, in der Nähe von Klimaanlagen, Heizelementen, Kühlschränken, Öfen, direktem Sonnenlicht oder an Orten mit hohen Temperaturschwankungen installiert werden. Auch sollte vermieden werden, Bewegungsmelder direkt gegenüber einem anderen Bewegungsmelder oder im Erfassungsbereich eines anderen Bewegungsmelders anzubringen.
  • Seite 14: Erfassungsbereich

    “W100 Alarm” . Laden Sie die App herunter und installieren Sie sie. W100 Alarm W100 Alarm System Free SMANOS HOLDING 4. Passen Sie gegebenenfalls den Winkel des Bewegungsmelders an, um die bessere Ergebnisse zu erzielen. Wiederholen Sie Schritt 3, um den neuen Winkel zu testen.
  • Seite 15: Wi-Fi An Das Bedienfeld Anschließen

    # Admin-code # Hinweis: Um WiFi nutzen zu können, muss das W100 an das Netzteil angeschlossen sein. 4. Wenn das lokale Netzwerk das an das Bedienfeld angeschlossen ist, geändert wird, 2. Rufen Sie auf das Menü für die WiFi-Einstellung auf ihrem Smartphone auf und wählen müssen Sie das Bedienfeld wieder an ein neues WiFi-Netzwerk anschließen.
  • Seite 16: Alarm Ausschalten, Alarm Einschalten, Alarm Teilweise Einschalten (Zuhause-Modus)

    Alarm ausschalten, Alarm einschalten, Alarm teilweise Historie einschalten (Zuhause-Modus) Tippen Sie auf das Symbol [Historie . Die 20 letzten Einträge mit Alarm- und Betriebsinformationen können abgerufen werden. Tippen Sie auf das Symbol [Alarm aus Tippen Sie auf das Symbol [Alarm Alle Sensoren sind deaktiviert.
  • Seite 17 Sensor-Namen ändern Tippen Sie auf [Sensoren . Alle angeschlossenen Sensoren werden angezeigt. Es wird empfohlen, 20 Zeichen nicht zu überschreiten. Symbol in Orange bedeutet , dass der Sensor mit dem Bedienfeld synchronisiert ist. Andernfalls ist er es nicht. Hinweis: Wenn das Bedienfeld einen Alarm ausgibt, erscheint auf der LED-Anzeige die Zahl Symbol in Orange bedeutet, dass der Sensor aktiviert ist.
  • Seite 18: Einrichtung Der Drahtlosen Sirene

    Sensor-Zone Betätigen Sie den Schalter, um die Betätigen Sie den Schalter, um den Ton für Sirene ein-/auszuschalten. Alarm ein/Alarm aus ein-/auszuschalten. Sie können die Sensor-Zone ändern, um die gewünschte Erfassungswirkung zu erzielen. Hinweis: Zonenbeschreibung siehe Seite 5. Stellen Sie die Klingeldauer zwischen 0 und 9 Min. ein. Wenn alle Einstellungen vorgenommen sind, tippen Sie auf [Erledigt] Der voreingestellte Wert ist 1 Min.
  • Seite 19: Einrichtung Des Bedienfeldes

    Einrichtung des Bedienfeldes Klingeldauer Tippen Sie auf [Klingeldauer] , um Klingeldauer der internen Sirene zwischen 1 und 9 Tippen Sie auf [Bedienfeld-Einstellungen und rufen Sie das Menü zur Einrichtung Min. einzustellen. StandardannahmeVoreingestellt ist 1 Min. des Bedienfeldes auf. Rufnummern speichern Lautstärke der internen Sirene Tippen Sie auf [Telefonnummern]...
  • Seite 20 Hintergrundbeleuchtungszeit Leitungsunterbrechungsalarm Schieben Sie den Schalter, um die Funktion Leitungsunterbrechungsalarm ein- Tippen Sie auf [Hintergrundbeleuchtungszeit] , um die Beleuchtungsdauer zwischen 0 und 99 Sek. einzustellen. Voreingestellt ist 10 Sek. /auszuschalten. Leitungsunterbrechungsalarm bedeutet, dass das System einen Alarm ausgibt, sobald die Telefonleitung unterbrochen wird. Antwortklingelzeichen Passwortsperre Tippen Sie auf...
  • Seite 21 Ausgangsverzögerung Eingangsverzögerung Tippen Sie auf [Eingangsverzögerung] , um die Verzögerungszeit für die Einschaltung Tippen Sie auf [Ausgangsverzögerung] , um die Verzögerungszeit für die Einschaltung des Alarms bei Betreten des Hauses einzustellen. Der Wertebereich ist von 0 bis 299 des Alarms bei Verlassen des Hauses einzustellen. Der Wertebereich ist von 0 bis 299 Sekunden.
  • Seite 22: Passwort Für App Speichern

    Benutzer löschen Tippen Sie auf [...] [Benutzer löschen] , geben Sie das Passwort von Ihres lokalen WiFi- Netzwerks ein und tippen Sie auf [Erledigt] . Alle anderen Benutzer werden gelöscht. Hinweis: Zum Speichern der Einstellungen nach der Einrichtung auf [Erledigt] tippen. Passwort für App speichern Hinweis: Bitte vergewissern Sie sich, dass sich das Handy und das Bedienfeld in einem anderen...
  • Seite 23: Zubehör Hinzufügen Und Löschen

    Zubehör hinzufügen und löschen 2. Drücken Sie irgendeine Taste der Fernbedienung. Drücken Sie irgendeine Taste der Fernbedienung. Das Bedienfeld gibt einen einmaligen Signalton ab. Die Verbindung ist erfolgreich. Zubehör an das Bedienfeld anschließen Zubehör muss an das Bedienfeld angeschlossen werden, damit das Bedienfeld Signale von dem Zubehör empfangen und einen Alarm ausgeben kann.
  • Seite 24: Den Pir-Bewegungsmelder Anschließen

    2. Trennen Sie Magnet und Sender. 2. Drücken Sie die Test-Taste auf dem PIR-Bewegungsmelder. Drücken Sie zweimal die Test-Taste an der Rückseite des PIR-Bewegungsmelders. Das Trennen Sie Magnet und Sender mit dem Raum mehr als 2 cm Abstand. Das Bedienfeld gibt einen einmaligen Signalton ab, was eine erfolgreiche Verbindung Bedienfeld piept einmal und zeigt so an, dass die Verbindung erfolgreich ist.
  • Seite 25: Anderes Zubehör Anschließen (Optional)

    2. Drücken Sie [Alarm ein ] auf dem Bedienfeld. Drahtlose Sensoren löschen Drücken Sie [Alarm ein auf dem Bedienfeld. Die Sirene piept einmal, was die Geben Sie den Admin-Code ein und drücken Sie auf . Das Bedienfeld gibt einen erfolgreiche Verbindung anzeigt. einmaligen Signalton ab und geht in den Einstellungsmodus.
  • Seite 26: Befehlsliste

    Befehlsliste Telefonfernsteuerung Beschreibung Befehl Funktionen Vergewissern Sie sich, dass die Funktion der Telefonfernsteuerung eingeschaltet ist. Admin-Code *1*neuer-Admin-Code* Admin-Code ändern Jede Telefonnummer kann Zugang zum Alarmsystem erhalten, wenn die Benutzercode *2*neuer-Benutzercode* Benutzercode ändern Telefonnummer des Bedienfelds gewählt wird. Nach den vorab eingestellten Zwangscode *3*neuer-Zwangscode* Zwangscode ändern...
  • Seite 27: Fehlersuche

    Fehlersuche Technische Daten W100 Bedienfeld Fragen Ursache/Fehlersuche Stromaufnahme DC 12V/500 mA Die App kann bei der WiFi- Einrichtung nicht in die Überprüfen Sie bitte das lokale Wi-Fi Ruhestrom ≤ 100 mA zentrale Oberfläche gelangen. Alarmstrom ≤ 230 mA App zeigt “Return data Überprüfen Sie das lokale Netzwerk oder das Mobilfunknetz...
  • Seite 28: Disclaimer

    Abmessungen Magnet 58 x 14 x 9.5 mm (L x B x H) Einverständnis strengstens verboten. In keinem Fall haftet Smanos für indirekte, besondere oder beiläufige Schäden oder MD2300 PIR Bewegungsmelder Folgeschäden, einschließlich, ohne darauf beschränkt zu sein, Gewinneinbußen und Verluste oder Schäden an Daten, aufgrund der Verwendung oder Unmöglichkeit der...
