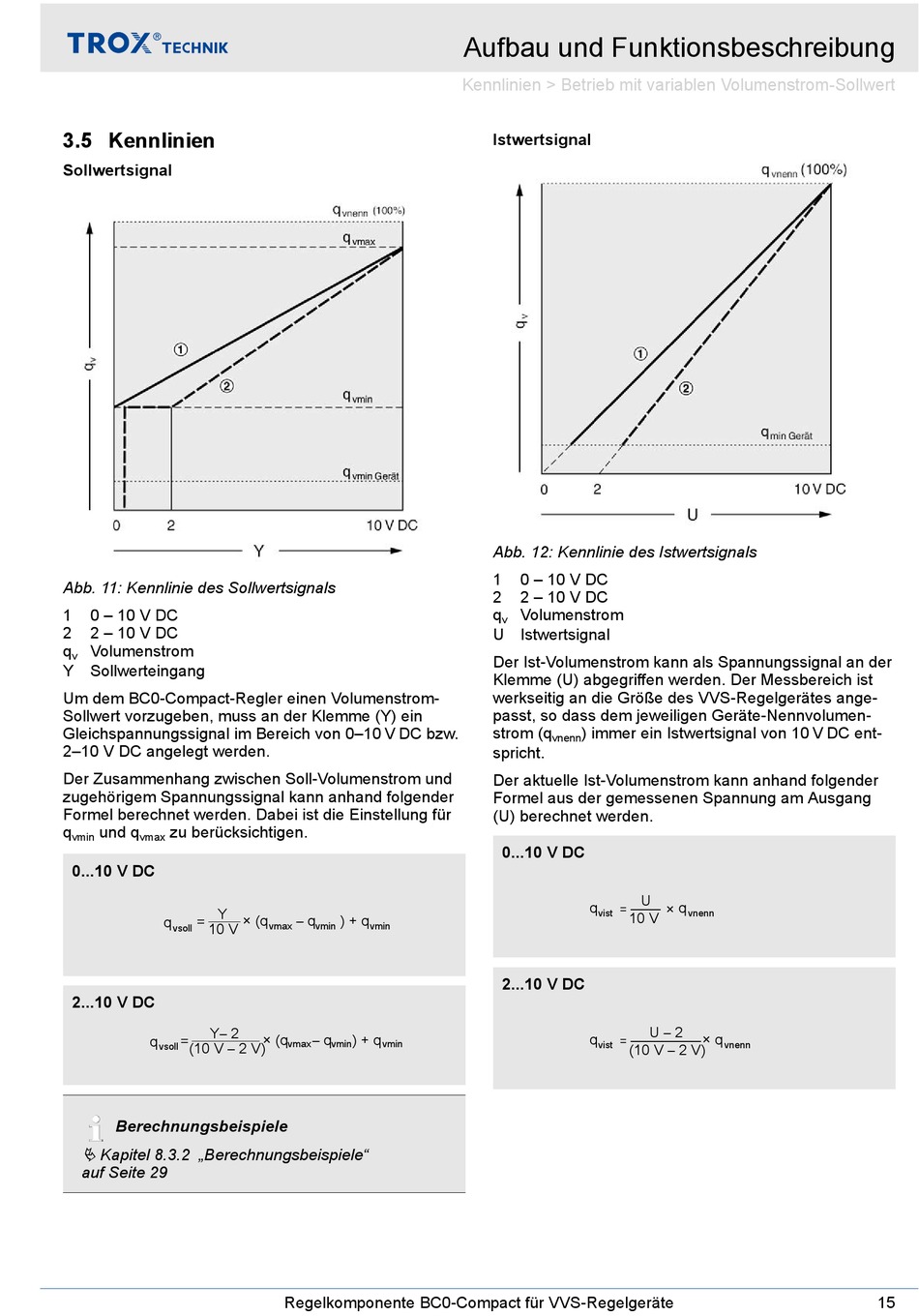

3.5 Kennlinien

Sollwertsignal
Abb. 11: Kennlinie des Sollwertsignals
1 0 – 10 V DC
2 2 – 10 V DC
q Volumenstrom
v
Y Sollwerteingang
Um dem BC0-Compact-Regler einen Volumenstrom-
Sollwert vorzugeben, muss an der Klemme (Y) ein
Gleichspannungssignal im Bereich von 0–10 V DC bzw.
2–10 V DC angelegt werden.
Der Zusammenhang zwischen Soll-Volumenstrom und
zugehörigem Spannungssignal kann anhand folgender
Formel berechnet werden. Dabei ist die Einstellung für
q und q zu berücksichtigen.
vmin vmax
0...10 V DC
Y
q =
10 V
vsoll
2...10 V DC
Y– 2
=
q
(10 V – 2 V)
vsoll
Berechnungsbeispiele
Ä Kapitel 8.3.2 „Berechnungsbeispiele"
auf Seite 29
× (q – q ) + q
vmax vmin vmin
× (q – q ) + q
vmax vmin vmin
Regelkomponente BC0-Compact für VVS-Regelgeräte
Aufbau und Funktionsbeschreibung
Kennlinien > Betrieb mit variablen Volumenstrom-Sollwert
Istwertsignal
Abb. 12: Kennlinie des Istwertsignals
1 0 – 10 V DC
2 2 – 10 V DC
q Volumenstrom
v
U Istwertsignal
Der Ist-Volumenstrom kann als Spannungssignal an der
Klemme (U) abgegriffen werden. Der Messbereich ist
werkseitig an die Größe des VVS-Regelgerätes ange-
passt, so dass dem jeweiligen Geräte-Nennvolumen-
strom (q ) immer ein Istwertsignal von 10 V DC ent-
vnenn
spricht.
Der aktuelle Ist-Volumenstrom kann anhand folgender
Formel aus der gemessenen Spannung am Ausgang
(U) berechnet werden.
0...10 V DC
q
=
vist
10 V
2...10 V DC
q
=
vist
(10 V – 2 V)
U
× q
vnenn
U – 2
× q
vnenn
