Aufbau und Funktionsbeschreibung
Betriebsarten > Betrieb mit variablen Volumenstrom-Sollwert
Zuluft-Abluft-Folgeregelung

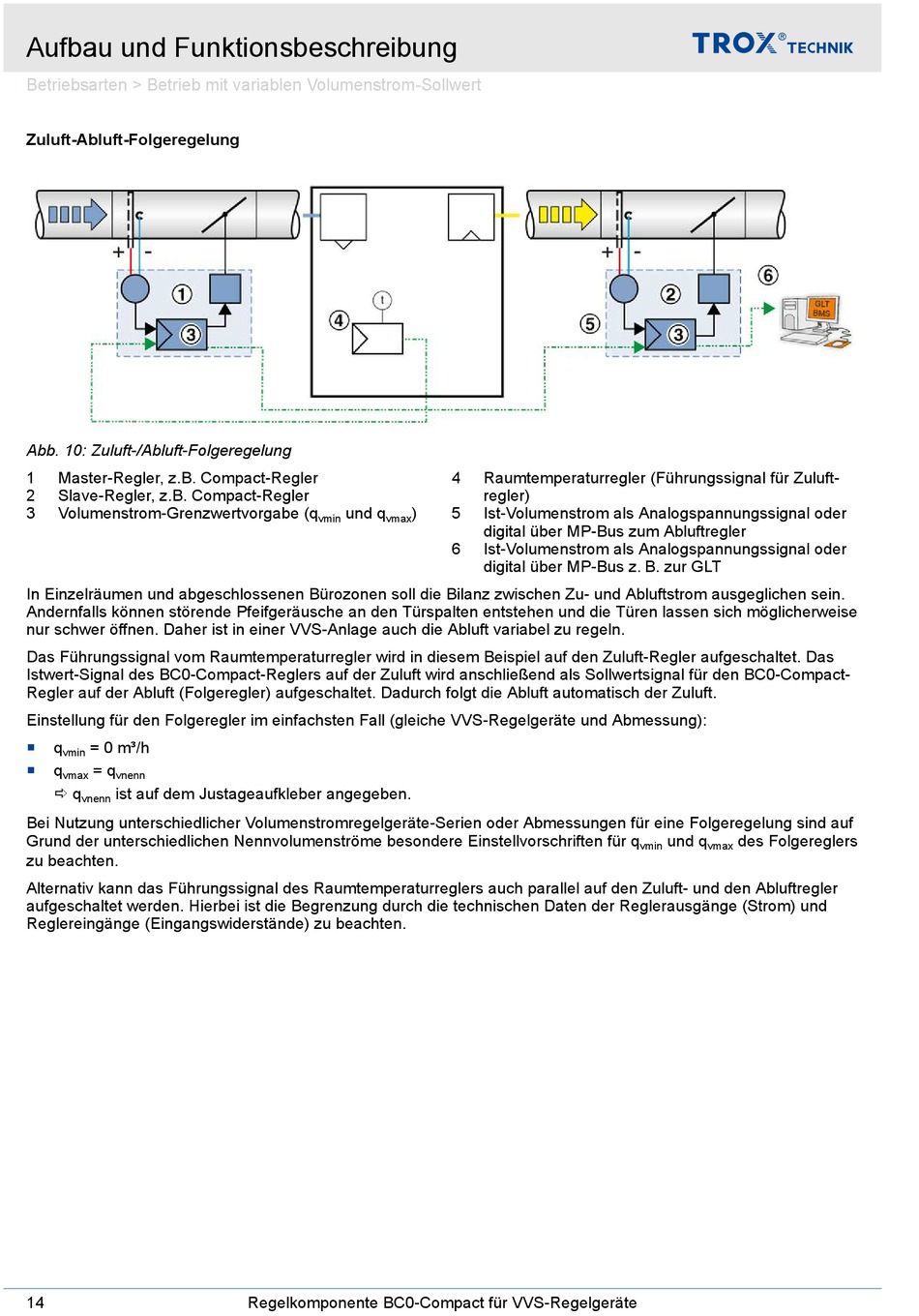

Abb. 10: Zuluft-/Abluft-Folgeregelung
1 Master-Regler, z.B. Compact-Regler
2 Slave-Regler, z.B. Compact-Regler
3 Volumenstrom-Grenzwertvorgabe (q
In Einzelräumen und abgeschlossenen Bürozonen soll die Bilanz zwischen Zu- und Abluftstrom ausgeglichen sein.
Andernfalls können störende Pfeifgeräusche an den Türspalten entstehen und die Türen lassen sich möglicherweise
nur schwer öffnen. Daher ist in einer VVS-Anlage auch die Abluft variabel zu regeln.
Das Führungssignal vom Raumtemperaturregler wird in diesem Beispiel auf den Zuluft-Regler aufgeschaltet. Das
Istwert-Signal des BC0-Compact-Reglers auf der Zuluft wird anschließend als Sollwertsignal für den BC0-Compact-
Regler auf der Abluft (Folgeregler) aufgeschaltet. Dadurch folgt die Abluft automatisch der Zuluft.
Einstellung für den Folgeregler im einfachsten Fall (gleiche VVS-Regelgeräte und Abmessung):
q = 0 m³/h

vmin
q = q

vmax vnenn
ð q ist auf dem Justageaufkleber angegeben.
vnenn
Bei Nutzung unterschiedlicher Volumenstromregelgeräte-Serien oder Abmessungen für eine Folgeregelung sind auf
Grund der unterschiedlichen Nennvolumenströme besondere Einstellvorschriften für q
zu beachten.
Alternativ kann das Führungssignal des Raumtemperaturreglers auch parallel auf den Zuluft- und den Abluftregler
aufgeschaltet werden. Hierbei ist die Begrenzung durch die technischen Daten der Reglerausgänge (Strom) und
Reglereingänge (Eingangswiderstände) zu beachten.
14
und q )
vmin vmax
Regelkomponente BC0-Compact für VVS-Regelgeräte
4 Raumtemperaturregler (Führungssignal für Zuluft-
regler)
5 Ist-Volumenstrom als Analogspannungssignal oder
digital über MP-Bus zum Abluftregler
6 Ist-Volumenstrom als Analogspannungssignal oder
digital über MP-Bus z. B. zur GLT
und q des Folgereglers
vmin vmax
