Stellung Der Regelklappe; Funkionsbeschreibung - Trox Technik Bc0-Compact Montage- Und Inbetriebnahme Anleitung

Erkennung von Betriebszuständen
Power LED (grün)
Zustand Betriebszustand
AUS Keine Spannungsversorgung oder
Störung
EIN Betrieb
Taste drücken Auslösen der Drehwinkeladaption
(ZU-AUF)
Status LED (gelb)
Zustand Betriebszustand
AUS Normalbetrieb
EIN Adaptions- oder Synchronisierungs-
vorgang aktiv
Blinkt (unregel- MP-Kommunikation aktiv
mäßig)
Blinkt (regel- Anforderung der Adressierung vom
mäßig) MP-Master oder angeschlossenes
ZTH.
Taste drücken Auslösen der Adressierung

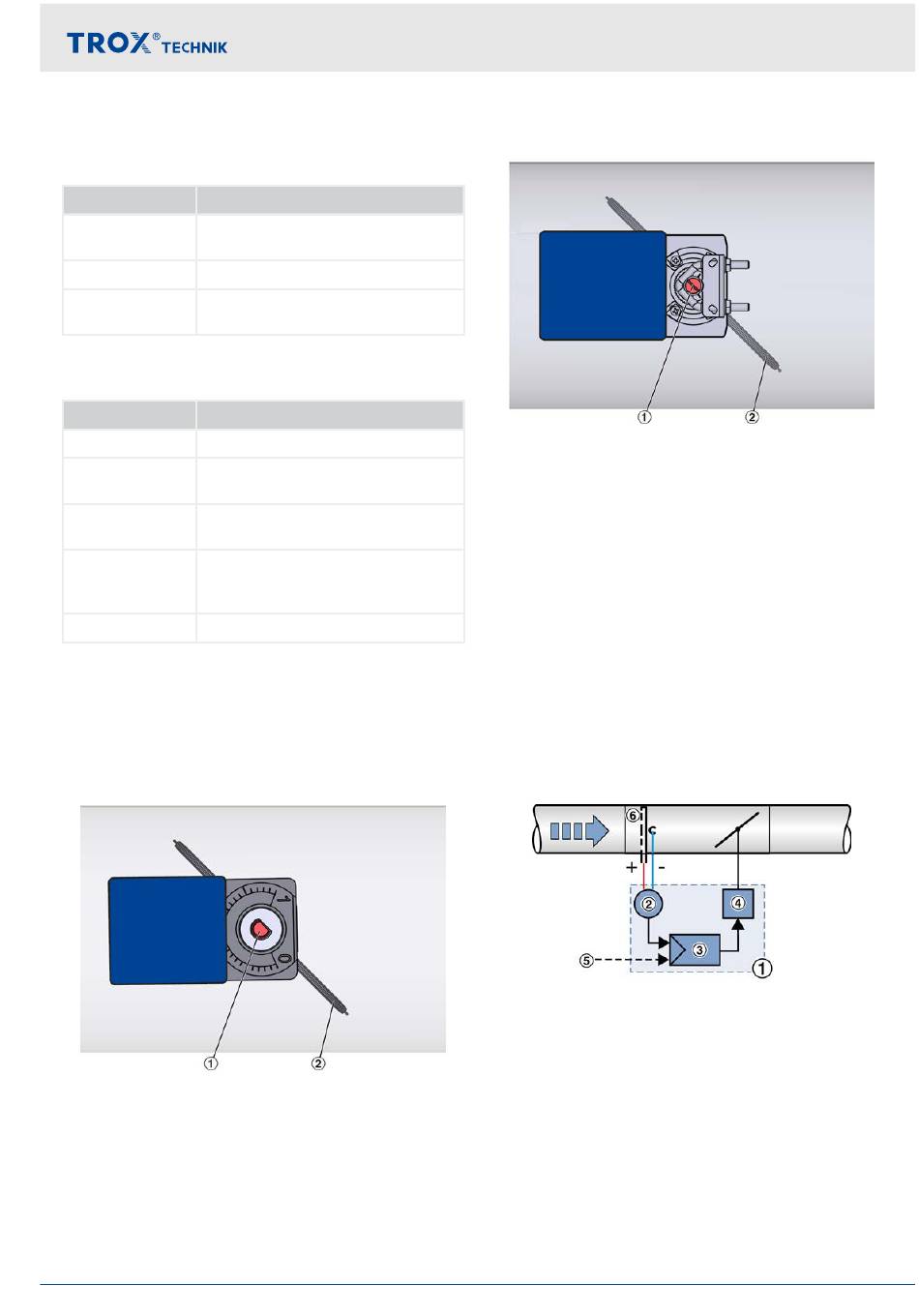

3.2 Stellung der Regelklappe

Die Stellung der Regelklappe entspricht der Markierung
auf der Achse und ist somit von außen erkennbar.
Formschluss
Abb. 3: Regler mit Formschluss
1 Achse mit Markierung zur Stellungsanzeige
2 Regelklappe
Regelkomponente BC0-Compact für VVS-Regelgeräte
Aufbau und Funktionsbeschreibung
Klemmbock (Kraftschluss)
Abb. 4: Regler mit Klemmbock
1 Achse mit Markierung zur Stellungsanzeige
2 Regelklappe

3.3 Funkionsbeschreibung

Grundfunktion
Der Compact-Regler ist eine elektronische Regelkom-
ponente zur variablen Volumenstromregelung für ver-
schiedene TROX VVS-Regelgeräte. Seine Funktions-
einheiten bestehen aus einem dynamischen
Differenzdrucktransmitter, der Reglerelektronik und dem
Stellantrieb.
Geschlossener Regelkreis
Der Regler arbeitet im geschlossenen Regelkreis, d.h.
Messen – Vergleichen – Stellen.
Abb. 5: Regelkomponenten Funktionsprinzip
1 Compact-Regler
2 Differenzdrucktransmitter
3 Volumenstromregler
4 Stellantrieb
5 Sollwertsignal
6 Differenzdrucksensor
Die Ermittlung des aktuellen Volumenstromes erfolgt
durch Messung eines Differenzdruckes (Wirkdruck)
durch den Differenzdrucksensor (6). Der Wirkdruck wird
durch die Messschläuche zu dem in der Regelkompo-
nente integrierten Differenzdrucktransmitter (2) weiter-
geleitet und hier in ein Spannungssignal umgesetzt.
Stellung der Regelklappe
