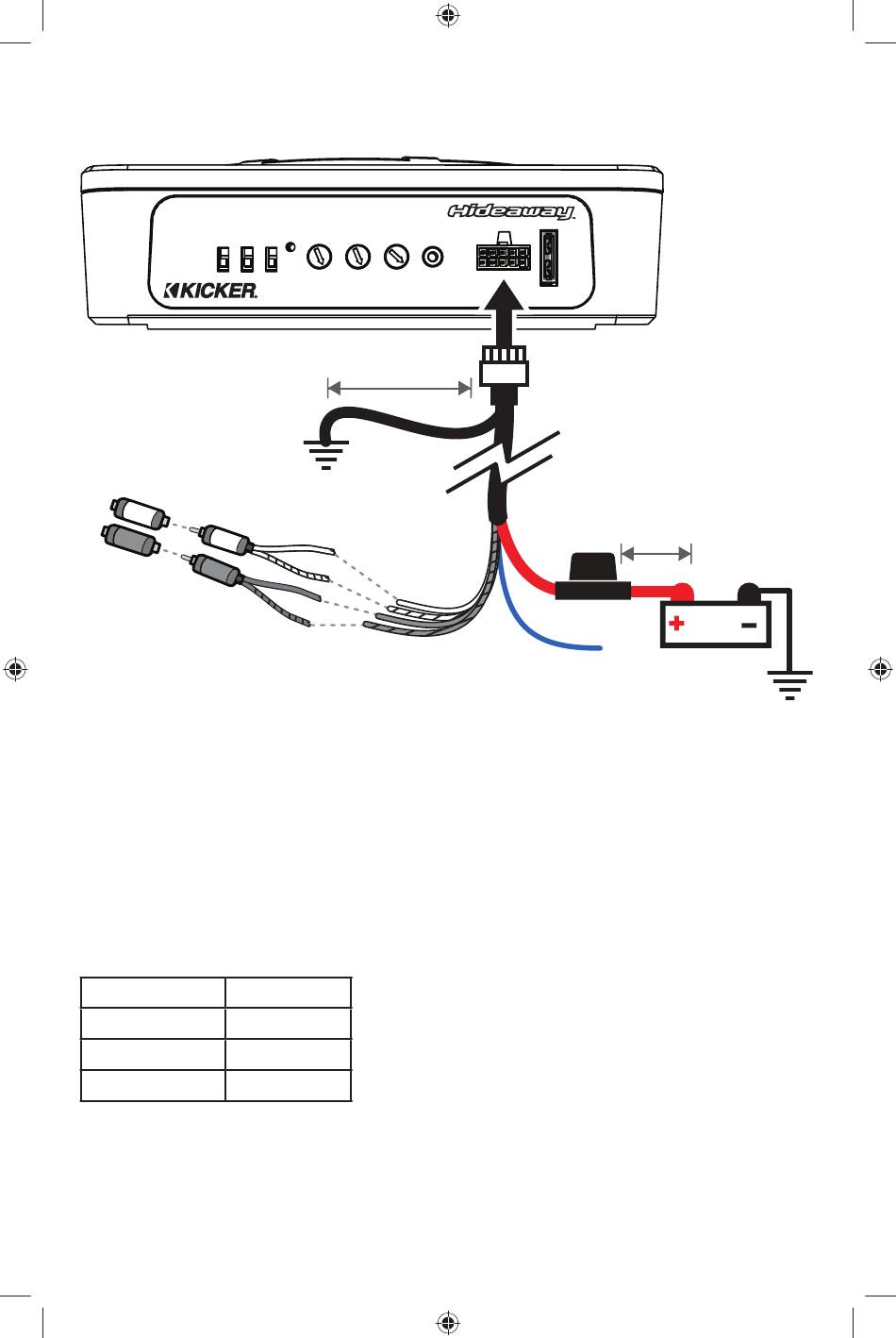

Cableado:
AUTO
TURN
ON
+12V
DC
KICKER KISL
Observe la polaridad de las conexiones de entrada para evitar la pérdida de la señal.
Utilice el KISL KICKER para las unidades de fuente con salidas RCA o empalme el arnés de conexión rápida
conduce directamente a las salidas de la unidad fuente de nivel de altavoz.
No usar con Convertidor de salida de línea.
Entradas de audio
Blanca
Blanca/Negra
Gris
Gris/Negra
10
2019 Hideaway Rev E.indd 10 2019 Hideaway Rev E.indd 10
BASS X-OVER
PWR/
INPUT
BOOST FREQ GAIN
PRT
LEVEL PHASE
HI 0°
LO 180°
0 6 50 120 0 11
≤ 24" [60cm]
Tierra directamente al
metal del chasis
Izquierda +
Izquierda –
Derecha +
Derecha –
Hideaway™
46HS10 15A
REMOTE
BASS
+
-
L R GND REM +12V
Conector de
conexión rápida
15A fusible
deje un espacio de ≤ 45 cm (18")
desde la terminal positiva de la batería
Encendido
remoto, vea la
página siguiente
12V
batería
Tierra directamente al
metal del chasis
