Duo Collection GAME-ROCKER GT-45 Originalbetriebsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen

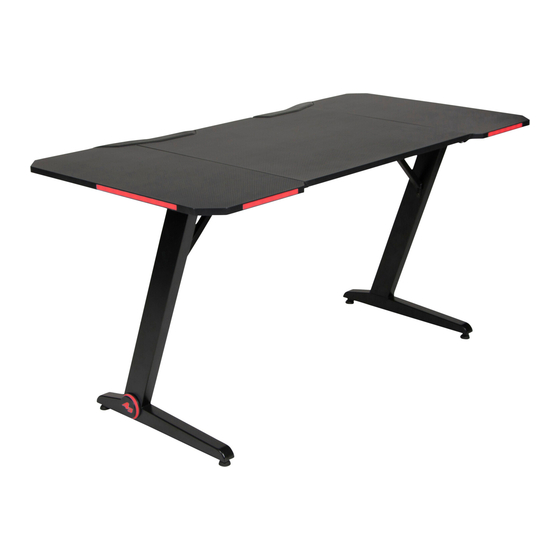

GAME-ROCKER GT-45
Gaming Tisch
Gaming desk
HINWEIS!
HINWEIS!
Halten Sie unbedingt die Montageschritte
Halten Sie unbedingt die Montageschritte
der Anleitung ein!
der Anleitung ein!
CAUTION!
CAUTION!
Be sure to follow the installation steps
of the instructions!
Originalbetriebsanleitung
Original Instructions
www.game-rocker.com
Inhaltsverzeichnis
Verwandte Anleitungen für Duo Collection GAME-ROCKER GT-45
Inhaltszusammenfassung für Duo Collection GAME-ROCKER GT-45
- Seite 1 Originalbetriebsanleitung Original Instructions www.game-rocker.com GAME-ROCKER GT-45 Gaming Tisch Gaming desk HINWEIS! HINWEIS! Halten Sie unbedingt die Montageschritte Halten Sie unbedingt die Montageschritte der Anleitung ein! der Anleitung ein! CAUTION! CAUTION! Be sure to follow the installation steps of the instructions!
- Seite 2 Geräteteile M6 x 35 mm M6 x 16 mm M6 x 8 mm M6 x 1 mm...
-
Seite 3: Montage
Montage Kombinieren Sie & ziehen alle unteren Schrauben fest. - Seite 4 Montage...
- Seite 5 Montage Verbinden Sie mit dem Rahmen durch (x2) & (x2).
- Seite 6 Montage Verbinden Sie mit dem Rahmen verwenden Sie dafür (x4). Schrauben Sie die Knöpfe schon ein, aber noch nicht festziehen. schon ein, aber noch nicht festziehen. Fixieren Sie Die Steckdosenaufbewahrungsbox Die Steckdosenaufbewahrungsbox kann auf der Außen- oder Innenseite kann auf der Außen- oder Innenseite angebracht werden.
- Seite 7 Montage Kombinieren Sie & (x4) & (x4) Schrauben Sie nach dem Zusammenbau der Tischplatte alle Schrauben und Knöpfe fest.
- Seite 8 Montage An der Rückseite von befindet sich eine Haftfläche; mit dieser wie abgebildet am Schreibtisch anbringen. Wählen Sie je nach Position des elektrischen Anschlusses eine geeignete Klebestelle aus. Stromleitungen verbinden.
- Seite 9 Montage Fixieren Sie & (x6) & G (x6)
- Seite 10 Montage Verbinden Sie die Stromleitungen an beiden Tischbeinen. Schieben Sie die LED-Leuchte (x2) auf die Tischbeine.
- Seite 11 Montage Schließen Sie das Netzteil an die LED-Steuerbox unter dem Tisch an.
- Seite 12 Tipp Entfernen Sie die Schutzfolie von und kleben Sie die die Ka- belklippse unter die Tischplatte. Kabel hängen nicht mehr lose runter und werden so besser fixiert. Kabel Anwendung/Fernbedienung Power Knopf: Drücken Sie den Knopf für ein-/ausschalten. Pause Knopf: Im dynamischen Modus können Sie mit dem Controller jederzeit den aktuellen Status anhalten.
- Seite 13 Anwendung/Fernbedienung Modus (M+, M-) Modus: Drücken Sie die Tasten, um die Methoden anzupassen. Es gibt insgesamt 11 Methoden (siehe untere Tabelle). M+: Nächste Methode M-: Vorherige Methode Änderungen mit der M-Taste auf der Fernbedienung vornehmen: Methode Nr. Funktion Bemerkung Statisches rot Statisches grün Helligkeit ist einstellbar, Statsiches blau...
- Seite 14 Anwendung/Fernbedienung 1. Die Fernbedienung hat 64 Tasten, jede Tastenfunktion wird hier beschrieben: Power Knopf Pause: im dynamischen Modus können Sie jederzeit den aktuellen Status anhalten. Farbwahl-Drehscheibe: Multi-Farb- wahl-Drehscheibe mit mehr als 60 Berühungspunkten. Wählen Sie die Taste im statischen Modus. Diese Taste hat zwei Funktionen: 1.
-
Seite 15: Stromversorgungsmanagement
Anwendung/Fernbedienung B+: Die Helligkeitssteuerung, jedes Mal wenn sie diese Taste drücken, erhöhen Sie die Helligkeit um eine Stufe, insgesamt gibt es 25 Stufen. B-: Die Helligkeitssteuerung, jedes Mal wenn sie diese Taste drücken, verringern Sie die Helligkeit um eine Stufe, insgesamt gibt es 25 Stufen. -
Seite 16: Led-Steuerbox-Verbindung Wie Gezeigt
Hauptparameter Kontrollfeld: Funktionstemperatur: -20 bis 60° C Versorgungsspannung: DC12V Äußere Maße: L50 W35xH23mm Ausgang: 3 Kanäle Ausgangsstrom: ≤2A (pro Kanal) Verbindungsmodus: Gemeinsame Anode Touch-Fernbedienung: Arbeitsstrom: 1.5*3V Stromausstoß: 10mA Arbeitsspannung: 300uA Standby-Spannung: 3uA Standby-Zeit: ca. 6 Monate Kontroll-Reichweite: 25 Meter Farbdrehscheiben-Punkte: 60 LED-Steuerbox-Verbindung wie gezeigt INPUT DC 12V POWER... - Seite 17 Bemerkungen 1. Verbinden zuerst das Anschlusskabel mit der LED-Steuerbox, dann das Netzteil mit der Energieversorgung; Bitte stellen Sie sicher, dass zwischen den Anschlusskabeln kein Kurzschluss entstehen kann, bevor Sie das Gerät einschalten. 2. Der Spannungsbereich für die Stromversorgung beträgt DC12V, 2A, höhere Spannungen könnten die LED-Steuerbox beschädigen;...
- Seite 18 Zeichenerklärung Die folgenden Symbole und Signalwörter werden in dieser Original- betriebsanleitung, auf dem Tisch oder auf der Verpackung verwendet. WARNUNG! Dieses Signalwort bezeichnet eine Gefährdung mit einem mittleren Risikograd, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge haben kann. VORSICHT! Dieses Signalwort bezeichnet eine Gefährdung mit einem niedrigen Risikograd, die, wenn sie nicht vermieden wird, eine geringfügige oder mäßige Verletzung zur Folge haben...
- Seite 19 Sicherheit Bestimmungsgemäßer Gebrauch Der Tisch ist ausschließlich für den Privatgebrauch bestimmt und nicht für den gewerblichen Bereich geeignet. Der Tisch ist kein Kinderspiel- zeug. Verwenden Sie den Tisch nur wie in dieser Originalbetriebsanleitung beschrieben. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschäden oder sogar zu Personenschäden führen.
-
Seite 20: Sicherheitshinweise
Sicherheitshinweise WARNUNG! Stromschlaggefahr! Fehlerhafte Elektroinstallation oder zu hohe Netzspannung können zu elektrischem Stromschlag führen. • Der Tisch bzw. der Netzstecker ist nur für eine Netzspannung von 100 bis 240 V, 50/60 Hz geeignet. • Vermeiden Sie, andere Elektrogeräte mit hohem Anschlusswert zeitgleich am selben Stromkreis anzuschließen. -
Seite 21: Sicherheitshinweis
Sicherheitshinweise VORSICHT! Verletzungsgefahr! Ein unsachgemäßer Umgang mit dem Tisch kann zu Verletzungen führen. • Der Tisch ist schwer. Passen Sie auf, dass keine Körperteile unter den Tisch geraten. • Verwenden Sie den Tisch nicht als Aufstiegshilfe, Leiterersatz oder Turngerät. Sie können sich schwer verletzen. •... -
Seite 22: Lieferumfang Prüfen
HINWEIS! Gefahr von Sachschäden! Unsachgemäßer Umgang mit dem Tisch kann zu Beschädigungen des Artikels führen. • Setzen Sie sich nicht auf die Seitenränder oder die Kanten des Tisches. • Belasten Sie den Tisch nicht mit mehr als max. 80 kg. •... -
Seite 23: Störungen
Tisch zusammenbauen WARNUNG! Verletzungsgefahr! Ein unsachgemäßer Umgang mit dem Tisch kann zu Verletzungen führen. • Um Quetschungen zu vermeiden, achten Sie auf einen umsichtigen Transport. • Wenden Sie sich im Störungsfall innerhalb der Elektrik an Fachpersonal. Beschädigte elektrische Geräte dürfen nicht weiter benutzt werden. - Seite 24 Tuch und gegebenenfalls mit ein wenig mildem Spülmittel. Entsorgung Verpackung entsorgen Entsorgen Sie die Verpackung sortenrein. Tisch entsorgen Entsorgen Sie den Tisch gemäß der in Ihrem Land geltenden Vorschriften zur Entsorgung. Hersteller DUO Collection Import Vertriebsgesellschaft mbH Kaethe-Kruse-Straße 5 26160 Bad Zwischenahn Modell-Nummer: 10 50 5000...
-
Seite 25: Eg-Konformitätserklärung (Original)
Richtlinien entspricht. Artikelbezeichnung: Tisch Modell-Nummer: 10 50 5000 Modell-Name: Game-Rocker GT-45 Firmenanschrift: Duo Collection Import Vertriebsgesellschaft mbH Kaethe-Kruse-Str. 5, 26160 Bad Zwischenahn, Deutschland Einschlägige EG-Richtlinien: Harmonisierte EN-Normen: Der Artikel entspricht folgenden, zur Erlangung des CE-Zeichens erforderlichen Normen: X 1. Elektromagnetische Verträglichkeit EN 55015:2013+A1:2015;... - Seite 26 Parts M6 x 35 mm M6 x 16 mm M6 x 8 mm M6 x 1 mm...
- Seite 28 Assembly...
- Seite 50 DUO COLLECTION Import Vertriebsgesellschaft mbH Käthe-Kruse-Straße 5 D-26160 Bad Zwischenahn www.duo-collection.com...
