Inhaltszusammenfassung für TomTom LINK 201
- Seite 1 TomTom LINK 201 Benutzerhandbuch...
-
Seite 2: Inhaltsverzeichnis
Sicherheit geht vor Wichtige Sicherheits- und Warnhinweise ..................5 Vorbereitungen Aktivierung des LINK 201 ........................6 Richtige Positionierung des Geräts ....................6 Verbindung des LINK 201 Fehlerdiagnose Informationen zu Ihrem LINK 201 ...................... 9 Problemsuche und -behebung ......................9 Technische Daten Anhang... -
Seite 3: Lieferumfang

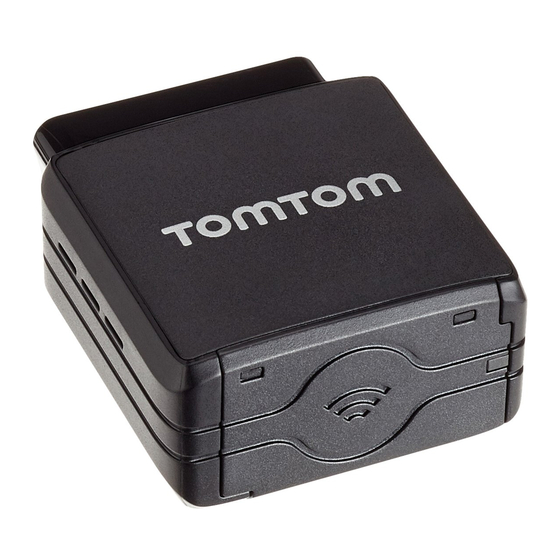

Lieferumfang TomTom LINK 201 1. OBD-II-Anschluss. 2. Zweifarbige LED (rot/grün) – Anzeige des Verbindungs- und Systemstatus. 3. Anschluss für Micro-USB-Kabel für Wartungszwecke – nur für qualifiziertes Personal von TomTom Telematics Installationsbroschüre ... -
Seite 4: Bitte Als Erstes Lesen
Sie können den TomTom LINK 201 in Fahrzeugen mit einem OBD-II-Port verwenden. Vorbereitung der Installation Lesen Sie sich vor der Installation Ihres TomTom LINK 201 die Sicherheits- und Warnhinweise sorgfältig durch und überprüfen Sie, ob Sie über Folgendes verfügen: Einen Computer oder ein Smartphone mit einer Internetverbindung. -
Seite 5: Sicherheit Geht Vor
Mobiltelefons verboten ist (z. B. in Krankenhäusern oder Flugzeugen). Explosionsgefahr Teile des TomTom LINK 201 können Funken verursachen, die zu Explosionen führen können. Dies bedeutet Verletzungs- und Lebensgefahr. Verwenden Sie das Gerät nicht in Umgebungen mit hoher Explosionsgefahr. Beachten Sie bei Verwendung eines TomTom LINK 201 in einem mit Autogas betriebenen Fahrzeug die Sicherheitsvorschriften des Landes, in dem das Fahrzeug betrieben wird. -
Seite 6: Vorbereitungen
Um Ihr LINK 201 zu aktivieren, gehen Sie auf http://telematics.tomtom.com/activation und folgen Sie den Anweisungen. Richtige Positionierung des Geräts Wählen Sie zunächst die richtige Position für die Installation Ihres LINK 201 aus. Beachten Sie dabei die folgenden Punkte: Das LINK 201 darf nicht über längere Zeit direktem Sonnenlicht und/oder hohen Temperaturen ... -
Seite 7: Verbindung Des Link 201
Wichtig: Beim Einstecken oder Abziehen des LINK 201 muss die Zündung des Fahrzeugs ausgeschaltet sein. Um den LINK 201 mit dem Fahrzeug zu verbinden und ihn zu kalibrieren, führen Sie folgende Schritte aus: 1. Vergewissern Sie sich, dass die Zündung des Fahrzeugs ausgeschaltet ist. - Seite 8 Das LINK 201 registriert die Spannungsunterschiede und wird so kalibriert, dass es das Ausschalten der Zündung erkennt. Wenn Sie das LINK 201 vom OBD-II-Port desselben Fahrzeugs abgezogen und es dann wieder eingesteckt haben, müssen Sie die Kalibrierung nicht erneut durchführen.
-
Seite 9: Fehlerdiagnose
Problemsuche und -behebung Falls Ihr LINK 201 Touren nicht mehr ordnungsgemäß an WEBFLEET berichtet, muss das Gerät möglicherweise zurückgesetzt werden. Kontaktieren Sie hierfür bitte den Kundensupport von TomTom Telematics. Falls Sie technische Probleme haben oder die häufig gestellten Fragen einsehen möchten,... -
Seite 10: Technische Daten
Technische Daten Prozessor ARM 1 – 500 MHz 64 MB NAND Flash 256 MB Mobilfunknetze Quadband-GSM/GPRS-Modul Integrierte Mobilfunknetz-Antenne GPS-Empfänger – Sirf Atlas V Empfindlichkeit: -161 dBm, 64 Kanäle Integrierte GPS-Antenne Bes- 3D-Beschleunigungsmesser chleunigungssensor +-2 g, +-4 g,+-8 g. In V2 nur +-2 g Micro USB 2.0 Betriebsspannung 12 V und 24 V (min. -
Seite 11: Anhang
GLONASS wird von der Regierung Russlands betrieben und überwacht, die alleine für dessen Verfügbarkeit und Genauigkeit verantwortlich ist. Änderungen der GPS- oder GLONASS-Verfügbarkeit und -Genauigkeit oder der Umweltbedingungen können den Betrieb Ihres Geräts beeinträchtigen. TomTom übernimmt keinerlei Haftung für die GPS- bzw. GLONASS-Verfügbarkeit und -Genauigkeit. Flugzeuge und Krankenhäuser Die Benutzung von Geräten mit Antennen ist in den meisten Flugzeugen, Krankenhäusern und an... - Seite 12 Modellnummern: C4DONGLE-2G R&TTE-Richtlinie Hiermit erklärt TomTom, dass Produkte und Zubehör von TomTom die grundlegenden Anforder- ungen und anderen relevanten Bestimmungen der EU-Richtlinie 1999/5/EG erfüllen. Die Konformitätserklärung finden Sie hier: tomtom.com/legal. EEAG-Richtlinie Das EEAG-Symbol auf dem Produkt oder der Produktverpackung zeigt an, dass das Produkt nicht als Haushaltsabfall zu entsorgen ist.
- Seite 13 Produkts oder seiner Inhalte darf ohne ausdrückliche schriftliche Genehmigung des Rechteinhabers kopiert werden. © 1992 - 2016 TomTom. Alle Rechte vorbehalten. Dieses Material ist Eigentum von TomTom und unterliegt dem Copyright-Schutz und/oder dem Schutz durch Datenbankurheberrecht und/oder anderen Rechten in Bezug auf geistiges Eigentum von TomTom oder seinen Zulieferern. Die Nutzung dieses Materials unterliegt den Bedingungen einer Lizenzvereinbarung.
