COLLEGAMENTI ELETTRICI

Fare riferimento agli schemi di collegamento di pag. 1.
0-15 Uscita per elettroserratura 12V/1.2A. NOTA: In caso di installazione dell'elettroserratura sostituire F2 con il
fusibile da 5A in dotazione.
0-14 Uscita lampeggiatore ET2 24V / 25W max.
1-13 Uscita spia cancello aperto 24V / 3W max.
0-1 Uscita accessori 24V / 0.3A max.
1-5 Comando START (N.O.).
Logica semiautomatica con TC al massimo.
Logica automatica con TC da 0 a ¾ di giro. Tempo di pausa da 0 a 120s, con uno START a cancello fermo
e aperto, si comanda la chiusura.
1-6 Sicurezza di arresto (N.C.). Arresta e/o impedisce ogni movimento. Da utilizzare per la seconda coppia
di fotocellule.
1-8 Sicurezza di inversione in chiusura* (N.C.). Inverte il movimento (riapertura) durante la chiusura. A cancello
fermo impedisce qualunque manovra.
Stop Totale (N.C.). Con contatto 1-9 aperto il cancello si ferma o rimane fermo e la chiusura automatica
1-9
viene disabilitata. Usando un interruttore, si ottiene un arresto totale del cancello fino al ripristino del
contatto 1-9. Usando un pulsante si ottiene un arresto temporaneo fino al primo comando volontario
(1-5 o contatto radio). La chiusura automatica viene riabilitata solo dopo la prima manovra di apertura.
5-2 Funzioni automatiche
- Lampeggiante - Si attiva durante la manovra di apertura e chiusura. Per chiusura automatica, il
lampeggio inizia 3 sec. prima della fine del tempo impostato TC; con TC minore di 3 sec il prelampeggio
dura per tutto il tempo di pausa.
- Arresto motore - L'arresto dei motori avviene quando scade il tempo di manovra impostato TM o quando
interviene il rilevamento ostacoli.
- Rilevamento ostacoli - Il trimmer R1 regola la sensibilità al rilevamento ostacoli di entrambi i motori. Con
il trimmer R1 al minimo si ottiene la massima sensibilità. Con il trimmer R1 al massimo la sensibilità è al
minimo. Il rilevamento di un ostacolo provoca l'arresto del moto sia in apertura che in chiusura.
- Chiusura automatica - Da 0 a 120 sec, con TC da 0 a ¾ di giro. Il conteggio inizia:
- alla fine della manovra di riapertura per il tempo impostato sul trimmer TC
- dopo l'intervento di una sicurezza (1-6 / 1-8) per la metà del tempo impostato su TC
- TC al massimo o un comando di Stop 1-9 disabilitano la chiusura automatica
- Ritardo manovra / lavoro - In apertura il motore M2 parte con 3 sec di ritardo fisso rispetto al motore M1.
In chiusura il motore M1 parte con il ritardo impostato su TR rispetto al motore M2.
- Led di segnalazione - Il led POWER (verde) acceso segnala la presenza di alimentazione.
Il led SECURITY OPEN (rosso) acceso indica che almeno uno dei contatti 1-6, 1-8, 1-9 è aperto.
* Nota
LOGICA AUTOMATICA
CON TEMPO
DI PAUSA = 0
Logica Automatica: Il tempo di pausa dopo l'intervento di una sicurezza è la metà del tempo impostato.
Logica Automatica con tempo di pausa = 0 : Mentre il cancello sta chiudendo, interrompendo il fascio
delle fotocellule si ottiene l'inversione dei motori in apertura. Appena liberato il campo d'azione delle
fotocellule, immediatamente i motori vengono alimentati in chiusura.
Cod. 67954-0021800 02/99

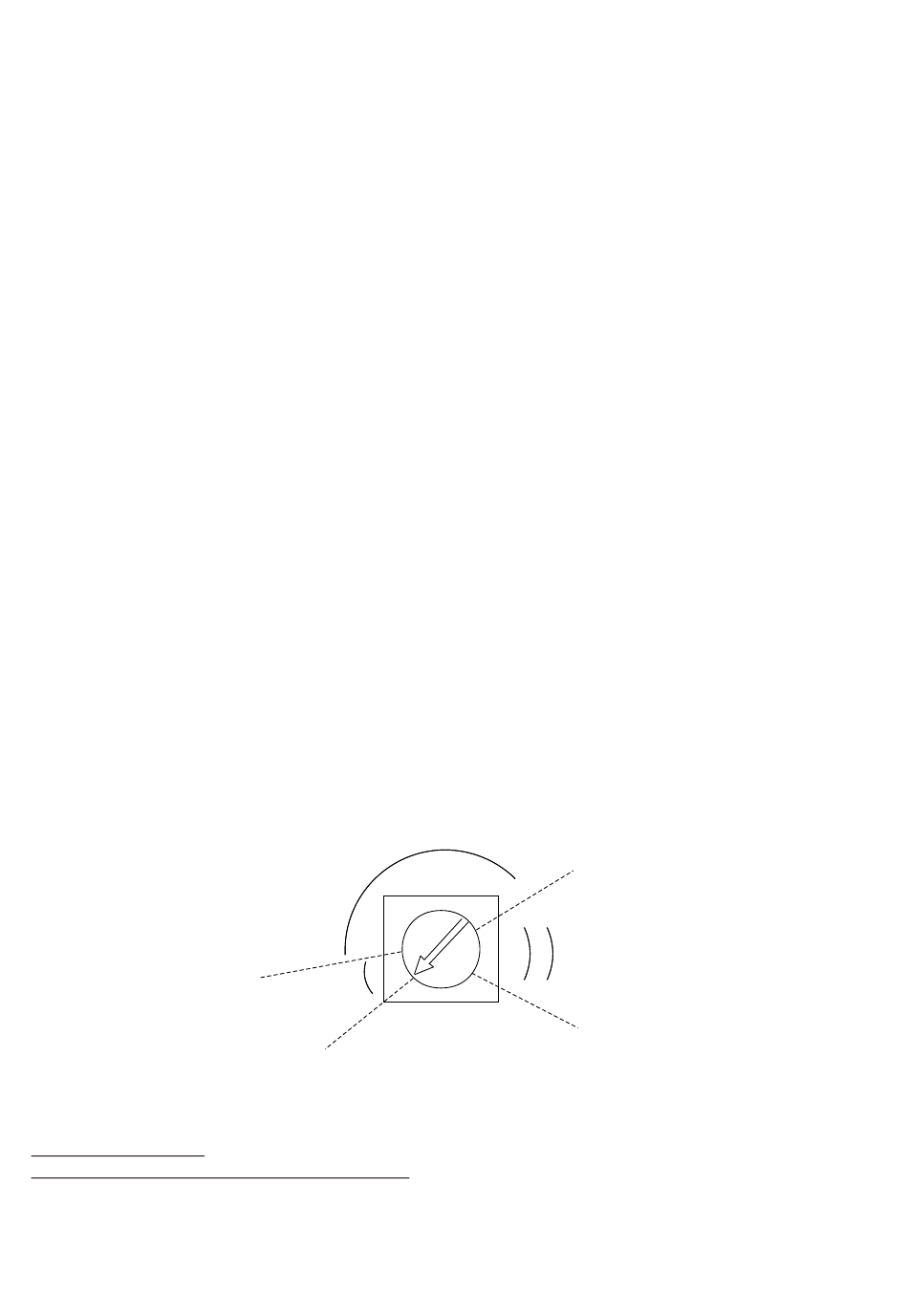

LOGICA AUTOMATICA
LOGICA
SEMIAUTOMATICA
TC
