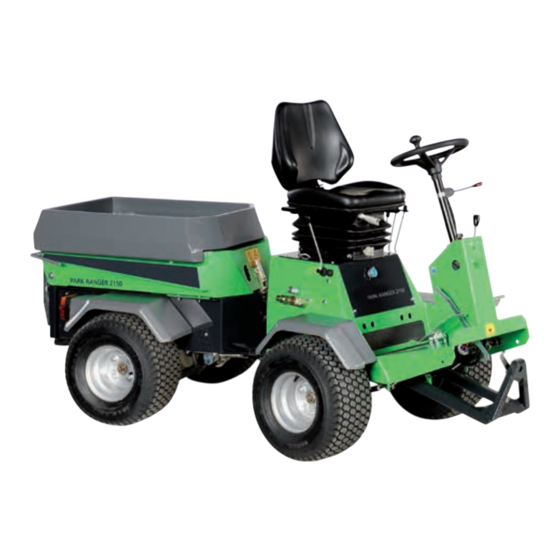

Egholm Park Ranger 2150 Betriebsanleitung

Grundgerät
Vorschau ausblenden Andere Handbücher für Park Ranger 2150:
Inhaltsverzeichnis

Werbung

Quicklinks

B
etrieBsanleitung
GRUNDGERÄT
Park Ranger 2150
3
1
in
All Year
Operation
Cost Saving

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Egholm Park Ranger 2150

Inhaltszusammenfassung für Egholm Park Ranger 2150

  • Seite 1 GRUNDGERÄT Park Ranger 2150 All Year Operation Cost Saving...

  • Seite 2: Einleitung

    Sehr geehrter Kunde! Wir gratulieren Ihnen zum Kauf dieses neuen Egholm-Produkts. Der Park Ranger 2150 ist ein in Dänemark entwickeltes und gefertigtes Qualitätsprodukt, das sich für die Pflege von Außenbereichen besonders gut eignet. Um Ihr Park Ranger 2150 Grundgerät optimal nutzen zu können, sollten Sie Folgendes beachten: Vor Inbetriebnahme Ihres Park Ranger 2150 Grundgeräts die Betriebsanleitung sorgfältig...

  • Seite 3: Inhaltsverzeichnis

    3.3 Service- und Wartungsplan Park Ranger 2150 ........
  • Seite 4 Einleitung Grundgerät Park Ranger 2150 Der Park Ranger 2150 ist ein Egholm Grundgerät mit einem kompletten Anbaugeräteprogramm. Mit seinen Spezialgeräten ist er vielseitig einsetzbar und wie geschaffen für alle Aufgaben in der Außenflächenpflege. Kehren und Saugen im Frühling, Rasenmähen und Kantenschneiden im Sommer, Schneeräumen und Sand-, Split- und Salzstreuen im Winter.

  • Seite 5: Sicherheit

    Heck der Maschine beim Schwenken aus – immer Abstand halten! Aufenthalt im Arbeitsbereich ist deshalb zu vermeiden. (Abb. 1) Das Lenkrad vorsichtig betätigen: Die Knicklenkung des Park Ranger 2150 spricht sehr schnell an. (Abb. 2) Unfälle mit Batteriesäure und Gasen Knickgelenk vermeiden: Batterien enthalten explosive Gasarten und Säure.
  • Seite 6 Quetschgefrahr für Finger Auspuffrohr nicht berühren. Das Auspuffrohr wird bei Betrieb der Maschine sehr heiß. (Abb. 2) Maschine Achtung! alle Maschinenteile können sehr heiß sein! Lüfterkeilriemen Quetschgefahr für Finger am Lüfter und Lüfterkeilriemen. (Abb. 2) Auspuffrohr Lüfter Betriebsanleitung Park Ranger 2150...

  • Seite 7: Eg-Konformitätserklärung

    +45 97 81 12 05 Telefon: erklärt hiermit, dass die Maschine: Park Ranger 2150 Typ: UHM 2150A0 XX (Baujahr) A XXXXX (laufende Nummer) · der EG-Richtlinie 2006/42/EG entspricht Ort: Lemvig Datum: Unterschrift: Knud Olsen, Senior Ingenieur Betriebsanleitung Park Ranger 2150...

  • Seite 8: Technische Daten

    EU Norm Stufe IIIA Für weitere technische Daten zum Motor wird auf die Bedienungsanleitung des Motors verwiesen. Kraftstoff: Kraftstoff Diesel Fassungsvermögen des Kraftstofftanks 20 l Kraftstoffverbrauch bei 2400 U/min 2,8 l/h Kraftstoffverbrauch bei 3600 U/min 4,6 l/h Betriebsanleitung Park Ranger 2150...

  • Seite 9: Hydrauliköl

    Vibrationsprüfung: Ganzer Körper, EN 13059 0,5 m/s Hand/Arm, EN 13059 2,9 m/s Wendekreis: Der Park Ranger 2150 hat einen sehr geringen Wenderadius 1,5 m Typenschild: Befindet sich vorne rechts am Fahrgestell. Anmerkung: Technische Veränderungen können ohne vorherige Ankündigung vorgenommen werden.

  • Seite 10: Lenksäule

    Warnleuchte Überhitzung. Bei normaler Temperatur der Kühlerflüssigkeit leuchtet die Warnleuchte nicht auf. Wenn die Lampe aufleuchtet, ist der Motor überhitzt. Alle Geräte ausschalten und den Motor bei halber Leistung (Drehzahl) ca. 2 Min. laufen lassen, ggf. Kühlgitter von Schmutz befreien. 10 10 Betriebsanleitung Park Ranger 2150...
  • Seite 11 Gashebel. Zum Starten den Gashebel ca. ¼ des Weges anziehen. Daraufhin springt der Motor sehr leicht an. Kontrollleuchte Tank. Die Kontrollleuchte leuchtet ab einem Restinhalt von 5 Liter = ca. 1 ½ Betriebsstunden auf. Die Leuchte ist nur bei eingeschalteter Zündung aktiv. Hupe Zündschlüssel Sicherungen. Siehe Abschnitt 1.11 11 11 Betriebsanleitung Park Ranger 2150...

  • Seite 12: Bedienschalter/-Hebel Und Pedale

    Pos. 2: Gerät läuft in entgegengesetzte Richtung (abhängig vom Gerät) Schnellkopplung D3: Rücklaufanschluss für diverse Geräte (Buchse 1/4”) 5. Geschwindigkeitssteuerung (geräteabhängig) Regelt den Ölfluss zu den Hydraulikanschlüssen D1 und D2 Vorsicht! Schnellkupplungen stets frei von Schmutz halten. 12 12 Betriebsanleitung Park Ranger 2150...

  • Seite 13: Transportverriegelung (Abb. 3+4)

    Transportsicherung stets aktiviert sein. Die Transportsicherung verriegelt das Frontkuppeldreieck, so dass es sich während der Fahrt nicht absenken kann und sie versperrt das Fahrpedal, so dass die Maschine nicht Transportsicherung aktiviert rückwärts fahren kann. 13 13 Betriebsanleitung Park Ranger 2150...
  • Seite 14 Freilaufhebel mit laufendem Motor gefahren werden. Befindet sich der Hebel in senkrechter Position, ist der Hebel geschlossen und der Freilauf deaktiviert. Der Freilaufhebel befindet sich an der Pumpe unter dem hinteren Fahrgestell des Park Ranger 2150. 14 14 Betriebsanleitung Park Ranger 2150...

  • Seite 15: Montage Der Fahrerkabine (Optional)

    Schlauchenden hinter der Ölkühlerabdeckung anschließen. (Abb. 4) 5. Kühlflüssigkeit der Grundmaschine nachfüllen. Heizung in der Kabine einschalten. Die Maschine starten und 5 Minuten im Leerlauf laufen lassen. Die Maschine abschalten. Kühlflüssigkeit nachfüllen, siehe Abschnitt 3.7. 15 15 Betriebsanleitung Park Ranger 2150...

  • Seite 16: Bedienpult In Der Kabine (Optional)

    1.7 Bedienpult in der Kabine (optional) Regler für die Kabinenheizung Lichtschalter: Stufe 1. Standlicht Stufe 2. Abblendlicht Arbeitsleuchten hinten Rundumleuchte Scheibenwischer: Stufe 1 Scheibenwischer Stufe 2. Scheibenwischer und Scheibenwaschanlage Kabinenlüftung: Stufe 1. ½ Kraft Stufe 2. Volle Kraft 16 16 Betriebsanleitung Park Ranger 2150...

  • Seite 17: Abnehmbare Ladefläche (Optional)

    B) Die Ladefläche nach hinten ziehen. Anbau der Ladefläche A) Ladefläche bis zu den Verriegelungswinkeln am Ladefläche Verriegelung Montagerahmen von hinten auf den Park Ranger 2150 schieben. B) Den Verriegelungshebel herausziehen und nach links drehen und gleichzeitig die Ladefläche in die korrekte Stellung schieben.

  • Seite 18: Fahrersitz

    1.10 Ölkühlerabdeckung Einstellhebel für den Fahrersitz Abbau: A) Ölkühlerabdeckung schräg herausziehen Anbau (Abb. 2): A) Oberen Rand der Ölkühlerabdeckung schräg unter den Rand der Öffnung am Park Ranger 2150 einschieben. B) Ölkühlerabdeckung hineindrücken. Einbau der Ölkühlerabdeckung Betriebsanleitung Park Ranger 2150...

  • Seite 19: Sicherungen Und Hauptschalter

    Scheibenwischerantrieb und Pumpe der Scheibenwaschanlage 20 A Abblendlicht und Arbeitsleuchte hinten Hauptschalter Damit der Park Ranger 2150 gestartet werden kann, muss der Hauptschalter auf der linken Seite der Maschine auf ON gestellt sein. Der Hauptschalter unterbricht die gesamte Sicherungen in der Fahrerkabine Stromversorgung der Maschine.

  • Seite 20: Betriebsanleitung

    Hydrauliköl: Muss im Schauglas sichtbar sein. Nachfüllen – siehe unter Wartung Abschnitt 3.4. Hydrauliköl Motoröl: Der Ölstand muss sich zwischen den beiden Markierungen am Ölmessstab befinden. Nachfüllen – siehe unter Abschnitt 3.5. Motoröl 20 20 Betriebsanleitung Park Ranger 2150...

  • Seite 21: Kühlflüssigkeit Prüfen

    Ranger 2150 eingeschaltet ist. Kühlflüssigkeit prüfen Verschlussklappe des Kühlers abnehmen und prüfen, ob Diesel das Wasser bis zur Einfüllöffnung reicht. Achtung! Verschlusskappe des Kühlers nie entfernen, wenn der Motor warm ist. Kontrollleuchte für Dieselöl Kühlflüssigkeit prüfen 21 21 Betriebsanleitung Park Ranger 2150...

  • Seite 22: Starten, Fahren Und Anhalten

    Hebel D die Vorglühanzeige (5) und die übrigen Warnleuchten aufleuchten. Wenn die Vorglühanzeige erlischt, kann der Schlüssel weiter gedreht und der Park Ranger 2150 gestartet werden. G) Bremspedal (1) ganz loslassen. H) Das Fahrpedal (6) ist nun aktiviert und kann betätigt werden.

  • Seite 23: Fahren Mit Frontanbaugeräten

    B) Vom Gas gehen, so dass der Motor im Leerlauf läuft. C) Bremspedal (1) ganz durchtreten, und die Parkbremse (2) nach vor schieben. A B C D) Den Park Ranger 2150 durch Drehen des Zündschlüssels in die Ausgangsposition abstellen. Hebel A, B und C Fahren mit Frontanbaugeräten Befindet sich ein Anbaugerät am Park Ranger 2150, muss...

  • Seite 24: Service Und Wartung

    Service und Wartung 3.1 Tägliche Wartung Die tägliche Wartung des Park Ranger 2150 ist einfach und schnell durchführbar, aber sehr wichtig. Die drei täglich durchzuführenden Wartungsarbeiten sind: Reinigung von Wasserkühler, Ölkühler und Luftfilter. Reinigung des Wasserkühlers A) Die Abdeckung für den Wasserkühler durch Aufklappen Abbau der Wasserkühlerabdeckung...

  • Seite 25: Abschmieren

    15 Betriebsstunden mit ein oder zwei Stößen Fett abzuschmieren. Zwei Schmiernippel befinden sich am Frontkuppeldreieck und vier Schmiernippel an den Lenkzylindern. Schmiernippel Frontkuppeldreieck Kabel und bewegliche Teile Kabel und bewegliche Teile nach allen 15 Betriebsstunden mit ein wenig Öl schmieren. Schmiernippel Lenkzylinder Betriebsanleitung Park Ranger 2150...

  • Seite 26: Service- Und Wartungsplan Park Ranger 2150

    5) Schellen und Kühlerschläuche müssen jedes Jahr gewechselt werden. 6) Die Batterie muss mindestens alle 2 Jahre gewechselt werden. 7) Die Maschine muss alle 15 Betriebsstunden geschmiert werden. Es wird empfohlen Service und Wartung von einem Egholm Fachhändler vornehmen zu lassen. Betriebsanleitung Park Ranger 2150...
  • Seite 27 · Batterie (6) Prüfen Durch- · Abschmieren (7) führen · Licht und Spiegel Prüfen · · Prüfen Räderbolzen nachspannen · · · · · · · · · · Reifendruck Prüfen Kleiner Service Großer Service Einmalservice Betriebsanleitung Park Ranger 2150...

  • Seite 28: Hydrauliksystem

    3/4 des Glases bedecken. Tankfilter Im Zuge der Wartung Filter und Gehäuse reinigen. Hydraulikölfilter A) Ölfilter unter dem Park Ranger 2150 ausbauen und das Öl ablassen, bis der Tank entleert ist. Tankfilterkasten B) Dichtfläche mit Öl schmieren. C) Neuen Filter einbauen D) Ca.

  • Seite 29: Wartung Des Motors

    Vor der Ölstandskontrolle oder dem Ölwechsel bzw. Ölfilterwechsel den Motor immer ausschalten. Ölstand prüfen. (Abb. 1) 1. Den Park Ranger 2150 auf einer ebenen Fläche abstellen. Ölstand überprüfen 2. Vor dem Start Ölstand des Motors prüfen. 3. Den Ölmessstab herausziehen, abtrocknen und wieder einschieben.

  • Seite 30: Motorölfilter Austauschen

    4. Den Motor anlassen und kurz laufen lassen, um die Dichtheit des Filters zu überprüfen. 5. Den Motor ausschalten und den Ölstand prüfen. 6. Ggf. Öl nachfüllen, da der Ölstand nach dem Filterwechsel sinkt. 30 30 Betriebsanleitung Park Ranger 2150...

  • Seite 31: Kraftstoff

    1. Filter abschrauben. (Abb. 2) 2. Neuen Filter einbauen. 3. Kraftstoffsystem entlüften. In folgenden Fällen ist das Kraftstoffsystem zu entlüften 1. Nach dem Ausbau und neuerlichen Einbau von Kraftstofffilter und Schläuchen. 2. Nach einem Trockenlaufen des Motors. 31 31 Betriebsanleitung Park Ranger 2150...

  • Seite 32: Bei Jeder Kontrolle Kraftstoffschläuche Überprüfen

    Bei jeder Kontrolle Kraftstoffschläuche überprüfen 1) Lose Schlauchschellen überprüfen – die Schraube leicht ölen und nachspannen. 2) Falls Schläuche und Schellen Verschleißerscheinungen aufweisen, sind diese umgehend auszutauschen. 3) Nach dem Austausch von Schläuchen das Kraftstoffsystem entlüften. 32 32 Betriebsanleitung Park Ranger 2150...

  • Seite 33: Kühler

    Wasser und 50 % Kühlflüssigkeit bestehen, sofern aus dem Etikett am Kanister nichts anderes hervorgeht. C) Die Verschlusskappe nach dem Nachfüllen wieder sorgfältig festschrauben. D) Den Park Ranger 2150 anlassen und warm laufen lassen. E) Motor ausschalten und zusätzliche Kühlflüssigkeit nachfüllen. (Abb. 2) Überprüfung der Kühlschläuche Schläuche und Schellen alle zwei Jahre austauschen bzw.

  • Seite 34: Luftfilter

    Reinigung des Wasserkühlers Das Kühlsystem wie in Punkt 3.1 beschrieben reinigen. 3.8 Luftfilter Reinigung des Luftfilters A) Wenn der Park Ranger 2150 in staubiger Umgebung eingesetzt wird, das Vakuumventil täglich öffnen und von größeren Staub- und Schmutzpartikeln befreien. B) Luftfilterkasten öffnen.

  • Seite 35: Lüfterkeilriemen

    Keilriemen auf die gewünschte Spannung einstellen. Darauf achten, dass Muttern und Bolzen nach erfolgter Einstellung wieder festgezogen sind. 3.11 Knickgelenk Wenn im Knickgelenk Spiel auftritt, die Lager austauschen. Durch Rütteln am vorderen Fahrgestell prüfen, ob ein Spiel auftritt. (Abb. 3) Betriebsanleitung Park Ranger 2150...

  • Seite 36: Bestimmungen

    Bestimmungen 4.1 Garantiebestimmungen Wir gewähren 12 Monate Garantie auf Materialien und Herstellung des Park Ranger 2150, gültig ab Kaufdatum. Sollten während der Garantiezeit Fehler oder Schäden am Gerät auftreten, führt die Fa. Egholm A/S Reparaturen gemäß nachstehender Garantiebedingungen ohne Berechnung von Arbeitszeit und Materialaufwand durch.

  • Seite 37: Reklamationsbestimmungen

    Mit freundlichen Grüßen Egholm A/S 4.3 Entsorgung Wenn der Park Ranger 2150 nach vielen Jahren ausgedient hat, ist er entsprechend einschlägiger gesetzlicher Bestimmungen sachgerecht zu entsorgen. 1. Hydrauliköl, Motoröl, Dieselöl, Kühlflüssigkeit und Kühlmedium der Klimaanlage sind bei einer kommunalen Sammelstelle für Sondermüll abzuliefern.

  • Seite 38: Verschleißteile

    Verschleißteile 5.1 Verschleißteile - Park Ranger 2150 01100250 Reifen und Räder 90501642 Filterkit 2150 01006580 Ölfilter 01006500 Luftfilter 04003050 Hydraulikfilter 01006520 Kraftstofffilter 04003060 Hydraulikölfilter 01006770 Motoröl 4 l Kanister 05001080 Birne, vorne 05001050 Birne, Rundumleuchte 38 38 Betriebsanleitung Park Ranger 2150...
  • Seite 39 Verschleißteile 5.1 Verschleißteile - Park Ranger 2150 05001030 Birne, Tankanzeige 05001090 Birne, Blinkerschalter 05001010 Birne, Blinker 05001110 Birne, Bremslicht 05001060 Birne, Arbeitsleuchte, 05001040 Birne, Standlicht, vorne hinten 05001020 Birne, Standlicht, hinten 04501200 Hydraulikkupplungen, Stecker 1/4” 04501210 Hydraulikkupplungen, 04501220 Hydraulikkupplungen, Stecker 3/8”...
  • Seite 40 Verschleißteile 5.1 Verschleißteile - Park Ranger 2150 04501230 Hydraulikkupplungen, 04501240 Hydraulikkupplungen, Buchse 1/4” Buchse 3/8” 04501250 Hydraulikkupplungen, Buchse 1/2” 40 40 Betriebsanleitung Park Ranger 2150...

  • Seite 41: Notizen

    Notizen 41 41 Betriebsanleitung Park Ranger 2150...
  • Seite 42 Notizen 42 42 Betriebsanleitung Park Ranger 2150...
  • Seite 43 Notizen 43 43 Betriebsanleitung Park Ranger 2150...
  • Seite 44 Egholm A/S Transportvej 27 DK-7620 Lemvig T. +45 97 81 12 05 F. +45 97 81 12 10 www.egholm.de info.de@egholm.de 90001061-02 DE...
