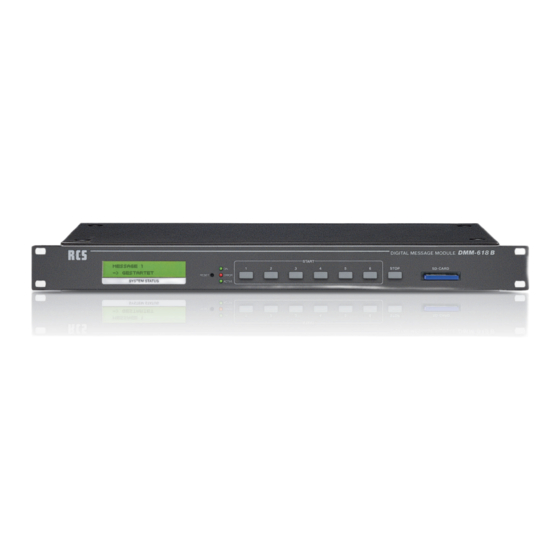

RCS DMM-618B Bedienungsanleitung
Digital message module für amok- & werbetext-lösungen
Verwandte Anleitungen für RCS DMM-618B
Inhaltszusammenfassung für RCS DMM-618B
- Seite 1 DMM-618 B DIGITAL MESSAGE MODULE AMOK & ADVERTISING TEXT SOLUTIONS FÜR AMOK- & WERBETEXT-LÖSUNGEN - ENGLISH OPERATING INSTRUCTIONS / BEDIENUNGSANLEITUNG - DEUTSCH...
-
Seite 2: Safety Instruction
• Connect only to 230 V and 24 V Emergency power (DC). Electromagnetic compatibility and low-voltage guidelines: RCS leaves all devices and products, which are subject to the CE guidelines by certified test laboratories test. By the fact it is guaranteed that you may sell our devices in Germany and in the European Union domestic market without additional checks. -
Seite 3: Inhaltsverzeichnis
DMM-618 B CONTENTS CONTENTS / INHALT DIGITAL MESSAGE MODULE SAFETY REFERENCES / SICHERHEITS HINWEISE ......... . . FEATURES / HAUPTMERKMALE . -
Seite 4: Beschreibung
FEAUTURES DMM-618 B DESCRIPTION BESCHREIBUNG The digital message module is a universal flash memory mo- Das Digital Message Modul ist ein universelles Speichermo- dule to hold MP3 files. It can be used either as advertising dul für MP3-Files. Es lässt sich in zwei Betriebsarten betrie- announcement tool or as message bank for voice evacuati- ben, als Sprachspeicher für Alarmierungssysteme oder als on systems. -
Seite 5: General Functions / Allgemeine Funktionen
DMM-618 B DIGITAL MESSAGE MODULE GENERAL FUNCTIONS ALLGEMEINE FUNKTIONEN With this signal, memory up to 18 different files can be Mit diesem Signalspeicher können bis zu 18 verschiedene played. The files are in MP3 format on a SD memory card Files abgespielt werden. -
Seite 6: Front & Rear Panel
SIGNAL OUT POWER PLAY ERROR START 1-9 START 10-18 – – MODEL: DMM-618 B DIGITAL MESSAGE MODULE RCS AUDIO-SYSTEMS GMBH MADE IN EUROPE SERIAL: H IJ REAR PANEL RÜCKANSICHT 7. Volume Controller 7. Lautstärke Regler 8. Serial input 8. Serieller Eingang Combined with a TIF-404 C telephone interface unit the In Verbindung mit dem TIF-404 C kann das Gerät direkt... -
Seite 7: Start / Start
Nach dem Anschluss an die Stromversorgung erscheinen indications appear on the display: folgende Anzeichen im Display: Firmware Version Firmware Version RCS 2011 V1.0 RCS 2011 V1.0 DMM-618 B DMM-618 B Contact type of inputs 1 -18 Kontaktart der Eingänge 1-18... -
Seite 8: File Play / Datei Abspielen
DIGITAL MESSAGE MODULE DMM-618 B PLAY FILE DATEI ABSPIELEN When a contact is closed, or a corresponding command is Wenn ein Kontakt geschlossen, oder ein entsprechendes received via serial input, the corresponding file starts. Kommando via seriellen Eingang empfangen wird, startet die entsprechende Datei. -
Seite 9: Title Clear / Titel Löschen
DMM-618 B DIGITAL MESSAGE MODULE Get DATA FILE 2 Get DATA FILE 2 ANNOUNCING-TITLENAME2 TITELNAME-Durchsage2 The „SCANNING INPUTS“ display once all the tracks have Nachdem alle Titel ausgelesen wurden erscheint die „SCAN- been read appear. NING INPUTS“ Anzeige. SCANNING INPUTS SCANNING INPUTS CLEAR TITLE TITEL LÖSCHEN... -
Seite 10: Sd Memory Card / Sd Speicherkarte
DIGITAL MESSAGE MODULE DMM-618 B SD MEMORY CARD SD SPEICHERKARTE The SD-Card must have the data system FAT32. There Die SD-Card muss das Datensystem FAT32 aufweisen. Es may be a memory card can be used up to 8GB. To test the kann eine Speicherkarte bis zu 8GB verwendet werden. -
Seite 11: Jumper Settings / Einstellungen Jumper
DMM-618 B DIGITAL MESSAGE MODULE JUMPER SETTINGS EINSTELLUNGEN JUMPER The contact type continuous contact or pulse contact is Die Kontaktart Dauerkontakt bzw. Impulskontakt wird mit- set by jumpers. The factory, the contact types are set to tels Jumper eingestellt. Werkseitig sind die Kontaktarten auf permanent contact. -
Seite 12: Amok Solution / Amok Lösung
DIGITAL MESSAGE MODULE DMM-618 B priority fault message contact TELEPHONE SYSTEM DMM-618 B RS-232 TIF-404 C AB Phone Extension 24 V DC release AAS-100 A fault message NETWORK mobile phone (up to 18 Contacts) HMH-01 O HMH-01 O HMH-01 O HMH-01 O HMH-01 O Features of the applications:... - Seite 13 DMM-618 B DIGITAL MESSAGE MODULE Vorrang- Störmeldung TELEFON- kontakt ANLAGE DMM-618 B RS-232 TIF-404 C AB-Nebenstelle 24 V DC Auslösung AAS-100 A Störmeldung GSM-NETZ Mobiltelefon (bis zu 18 Kontakte) HMH-01 O HMH-01 O HMH-01 O HMH-01 O HMH-01 O Merkmale der Anwendungsbeispiele: 18 Texte auslösbar, über potentialfreie Kontakte oder RS-232 6 Texte direkt über Taster an Gerätefront auslösbar Störmeldeausgang mit Wechslerkontakt...
-
Seite 14: Notes / Notizen
NOTES DMM-618 B... - Seite 15 DMM-618 B NOTES...
- Seite 16 Technische Änderungen in Hardware und Software vorbehalten. Delivered by / Lieferung durch: © Copyright by RCS AUDIO-SYSTEMS GmbH. RCS06.05.2020 Publication and duplication of the contained data only allowed with our strict permission. Veröffentlichung und Vervielfältigung der enthaltenen Daten, auch auszugsweise, nur mit unserer ausdrücklichen Genehmigung.
