Bedienungsanleitung
Lesen Sie zuerst die Hinweise in den Abschnitten „SICHERHEITSHINWEISE" und
„WICHTIGE HINWEISE" (auf dem beigefügten Informationsblatt).
Lesen Sie dann diese Anleitung ganz durch, um sich mit allen Funktionen des
Geräts vertraut zu machen. Bewahren Sie die Anleitung zu Referenzzwecken auf.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Boss AC-3
Inhaltszusammenfassung für Boss AC-3

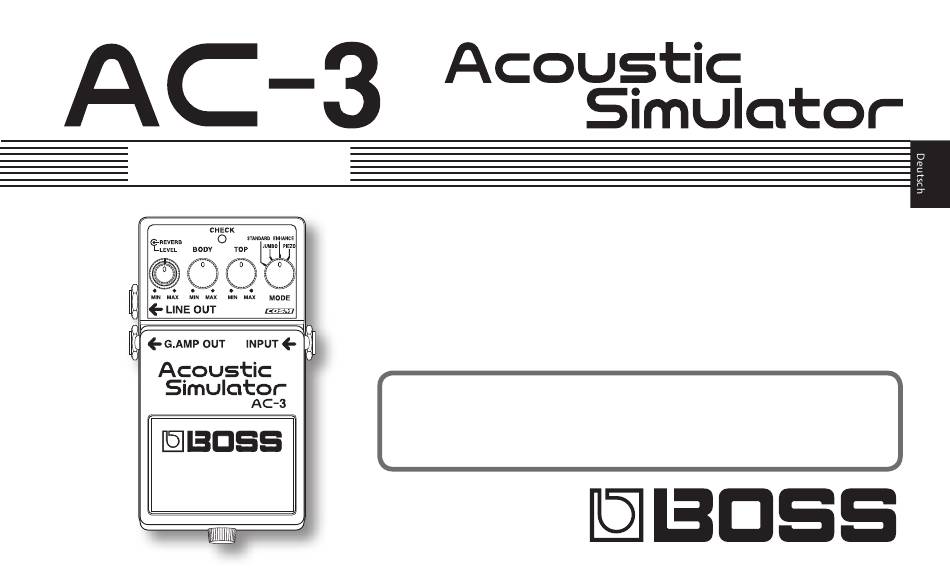

- Seite 1 Bedienungsanleitung Lesen Sie zuerst die Hinweise in den Abschnitten „SICHERHEITSHINWEISE” und „WICHTIGE HINWEISE” (auf dem beigefügten Informationsblatt). Lesen Sie dann diese Anleitung ganz durch, um sich mit allen Funktionen des Geräts vertraut zu machen. Bewahren Sie die Anleitung zu Referenzzwecken auf.
-
Seite 2: Die Bedienoberfläche
Eigenschaften Die Bedienoberfläche 7 Der AC-3 ist ein Effekt-Prozessor, der mithilfe der COSM- Technologie aus einem E-Gitarrensound den Klang einer akustischen Gitarre erzeugt. 7 Der MODE-Regler ermöglicht die Auswahl aus vier verschiedenen Typen von Akustik-Gitarren. 7 Der AC-3 besitzt zwei Ausgangsbuchsen. Eine wird mit einem Gitarren-Verstärker verbunden, die zweite mit einem externen... -
Seite 3: Line Out-Buchse
Die Bedienoberfläche 1. AC Adaptor-Buchse 3. LINE OUT-Buchse zum Anschluss eines AC-Adapters (BOSS PSA-Serie; zusätzliches Diese Buchse wird mit dem Line-Eingang eines Mixers, Zubehör). Aufnahmegeräts oder eines anderen Line-Geräts verbunden. Bei Verwendung eines AC-Adapters ist das Gerät unabhängig Wenn die G.AMP OUT-Buchse verkabelt ist, wird das Signal von der Spannung der Batterie. -
Seite 4: Level-Regler
Die Bedienoberfläche 6. Rändelschraube 8 9 10 Nach Lösen dieser Schraube lässt sich das Pedalgehäuse öffnen, um die Batterie austauschen zu können. * Weitere Details finden Sie auf S. 13. 7. INPUT-Buchse zum Anschluss einer Gitarre, eines anderen elektronischen Instruments oder Effektgeräts. * Die INPUT-Buchse dient als Ein- und Ausschalter. - Seite 5 Die Bedienoberfläche 11. TOP-Regler regelt den Attack-Anteil und die Obertöne des oberen Frequenzbereichs. 12. MODE-Regler wählt den Sound der akustischen Gitarre aus. Vier Sounds stehen zur Verfügung. Sound einer Dreadnought Akustik-Gitarre. STANDARD: Sound einer Akustik-Gitarre mit übergroßem Korpus, viel Bass-Anteilen und präsenten JUMBO hohen Frequenzen.
-
Seite 6: Die Anschlüsse
Die Anschlüsse * Das Pedal wird eingeschaltet, wenn ein Stecker in die * Regeln Sie vor Ein- und Ausschalten immer die Lautstärke auf INPUT-Buchse gesteckt wird. Minimum. Auch bei minimaler Lautstärke ist beim Ein- und Ausschalten ein leises Nebengeräusch hörbar. Dieses ist * Regeln Sie die Lautstärke am Verstärker erst dann höher, normal und keine Fehlfunktion. - Seite 7 Die Anschlüsse Bei Anschluss an einen Gitarrenverstärker AC-Adapter BOSS PSA-Serie (zusätzliches Zubehör) OUT 9V DC/500 mA E-Gitarre Gitarrenverstärker Multi-Effekte usw.
- Seite 8 Die Anschlüsse Bei Anschluss an ein PA-System, Aufnahmesystem oder anderes Equipment AC-Adapter BOSS PSA-Serie (zusätzliches Zubehör) E-Gitarre PA-System Recorder...
- Seite 9 Bei Anschluss sowohl an einen Gitarren-Verstärker als auch an ein PA-System, Aufnahmesystem oder anderes Equipment 9 Effekt ein Die CHECK-Anzeige leuchtet, die Ausgabe über die G.AMP OUT-Buchse ist stummgeschaltet und das Effektsignal wird über die LINE OUT-Buchse ausgegeben. AC-Adapter BOSS PSA-Serie (zusätzliches Zubehör) PA-System E-Gitarre Effektsignal...
- Seite 10 Die Anschlüsse 9 Effekt aus Die CHECK-Anzeige ist erloschen, das Gitarrensignal wird ohne Effekt über die G.AMP OUT-Buchse ausgegeben und die Ausgabe über die LINE OUT-Buchse ist stummgeschaltet. AC-Adapter BOSS PSA-Serie (zusätzliches Zubehör) PA-System E-Gitarre Mute Gitarrensound Recorder Direktsignal Gitarrenverstärker...
- Seite 11 Die Anschlüsse Die folgende Abbildung zeigt den Zusammenhang zwischen Status der Verkabelung der Ausgangsbuchse und Ausgabe des Sounds. Ausgabe über LINE OUT Ausgabe über G.AMP OUT Effekte ein Effekte aus Effekte ein Effekte aus Effektsignal LINE OUT und G.AMP Mute Mute Direktsignal OUT verkabelt...
-
Seite 12: Bedienung Des Pedals
Bedienung des Pedals 3. Wählen Sie die gewünschte Betriebsart mit dem MODE-Regler aus. 4. Stellen Sie die Obertöne mit dem TOP-Regler ein. * Wenn der Sound verzerrt, drehen Sie den TOP-Regler weiter nach links (entgegen des Uhrzeigersinns). * Alternative: Drehen Sie den LEVEL-Regler weiter nach links (entgegen des Uhrzeigersinns). -
Seite 13: Austauschen Der Batterie
Austauschen der Batterie 1. Lösen Sie die Rändelschraube an der Vorderseite des Wenn die CHECK-Anzeige nur noch schwach oder gar nicht mehr leuchtet, während der Effekt eingeschaltet ist, ist die Pedals und heben Sie die Pedaloberfläche an. eingesetzte Batterie fast vollständig verbraucht und sollte Die Rändelschraube muss nicht vom Pedal abgenommen durch eine neue Batterie ersetzt werden. -
Seite 14: Einstellungs-Beispiele
Einstellungs-Beispiele Finger Picking Solo-Phrase (Single Coil, vorderer Pickup) (Single Coil, vorderer Pickup) Akkordspiel Humbucker-Einstellung (Single Coil, vorderer Pickup) (Humbucking, vorderer Pickup) -
Seite 15: Technische Daten
Technische Daten AC-3: Acoustic Simulator 440 g (mit Batterie) Gewicht Bedienungsanleitung, Informationsblatt Nominaler -20 dBu („USING THE UNIT SAFELY”, „IMPORTANT Eingangspegel NOTES” und „Information”), 1 MΩ Eingangsimpedanz Trockenbatterie 9 V-Typ (6LR61) Beigefügtes Zubehör Nominaler * Die dem Gerät beigefügte Batterie... - Seite 16 Copyright © 2018 ROLAND CORPORATION...
