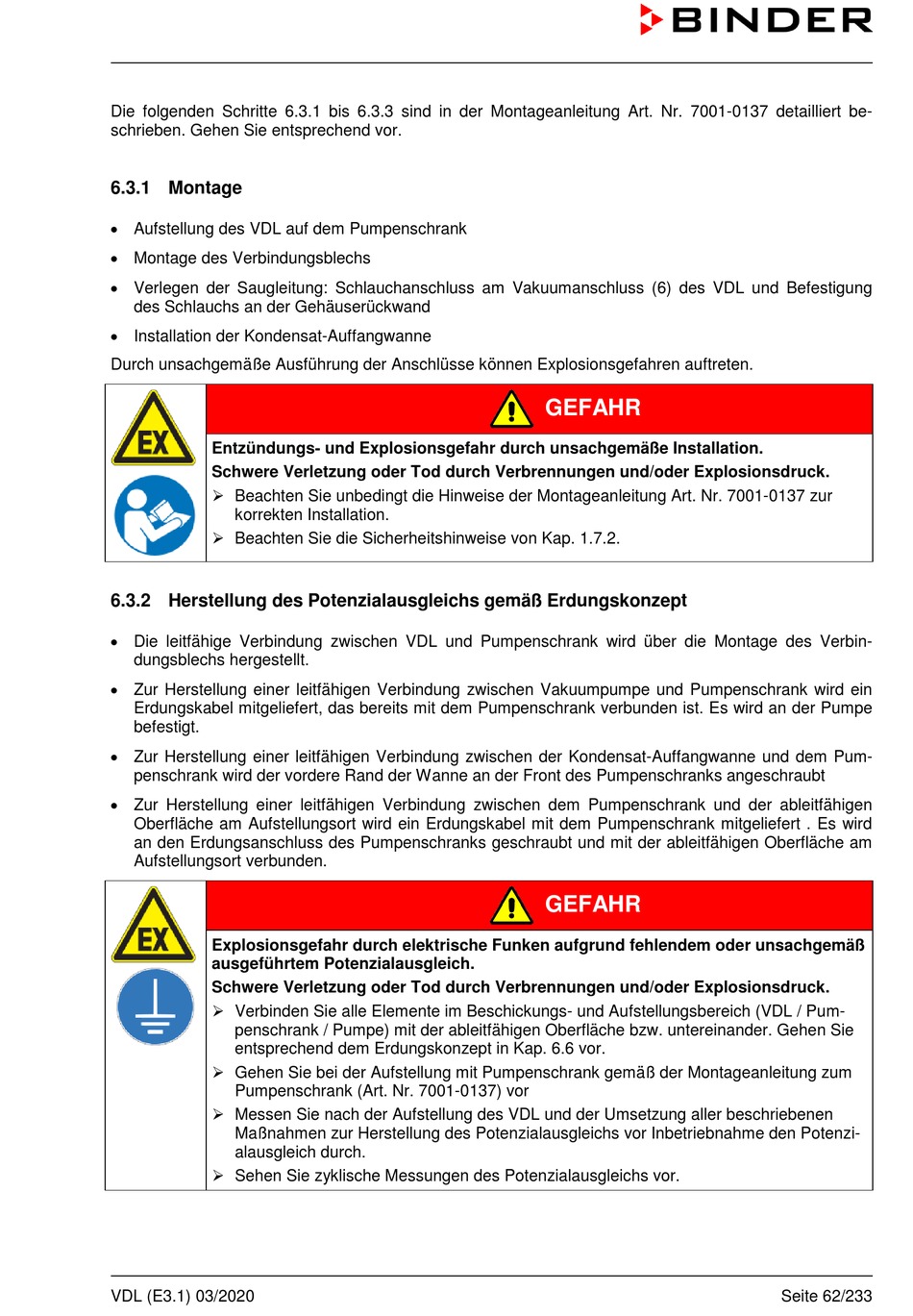

Die folgenden Schritte 6.3.1 bis 6.3.3 sind in der Montageanleitung Art. Nr. 7001-0137 detailliert be-
schrieben. Gehen Sie entsprechend vor.

6.3.1 Montage

• Aufstellung des VDL auf dem Pumpenschrank
• Montage des Verbindungsblechs
• Verlegen der Saugleitung: Schlauchanschluss am Vakuumanschluss (6) des VDL und Befestigung
des Schlauchs an der Gehäuserückwand
• Installation der Kondensat-Auffangwanne
Durch unsachgemäße Ausführung der Anschlüsse können Explosionsgefahren auftreten.
Entzündungs- und Explosionsgefahr durch unsachgemäße Installation.
Schwere Verletzung oder Tod durch Verbrennungen und/oder Explosionsdruck.
 Beachten Sie unbedingt die Hinweise der Montageanleitung Art. Nr. 7001-0137 zur
korrekten Installation.
 Beachten Sie die Sicherheitshinweise von Kap. 1.7.2.
6.3.2 Herstellung des Potenzialausgleichs gemäß Erdungskonzept
• Die leitfähige Verbindung zwischen VDL und Pumpenschrank wird über die Montage des Verbin-
dungsblechs hergestellt.
• Zur Herstellung einer leitfähigen Verbindung zwischen Vakuumpumpe und Pumpenschrank wird ein
Erdungskabel mitgeliefert, das bereits mit dem Pumpenschrank verbunden ist. Es wird an der Pumpe
befestigt.
• Zur Herstellung einer leitfähigen Verbindung zwischen der Kondensat-Auffangwanne und dem Pum-
penschrank wird der vordere Rand der Wanne an der Front des Pumpenschranks angeschraubt
• Zur Herstellung einer leitfähigen Verbindung zwischen dem Pumpenschrank und der ableitfähigen
Oberfläche am Aufstellungsort wird ein Erdungskabel mit dem Pumpenschrank mitgeliefert . Es wird
an den Erdungsanschluss des Pumpenschranks geschraubt und mit der ableitfähigen Oberfläche am
Aufstellungsort verbunden.
Explosionsgefahr durch elektrische Funken aufgrund fehlendem oder unsachgemäß
ausgeführtem Potenzialausgleich.
Schwere Verletzung oder Tod durch Verbrennungen und/oder Explosionsdruck.
 Verbinden Sie alle Elemente im Beschickungs- und Aufstellungsbereich (VDL / Pum-
penschrank / Pumpe) mit der ableitfähigen Oberfläche bzw. untereinander. Gehen Sie
entsprechend dem Erdungskonzept in Kap. 6.6 vor.
 Gehen Sie bei der Aufstellung mit Pumpenschrank gemäß der Montageanleitung zum
Pumpenschrank (Art. Nr. 7001-0137) vor
 Messen Sie nach der Aufstellung des VDL und der Umsetzung aller beschriebenen
Maßnahmen zur Herstellung des Potenzialausgleichs vor Inbetriebnahme den Potenzi-
alausgleich durch.
 Sehen Sie zyklische Messungen des Potenzialausgleichs vor.
