Benutzerhandbuch

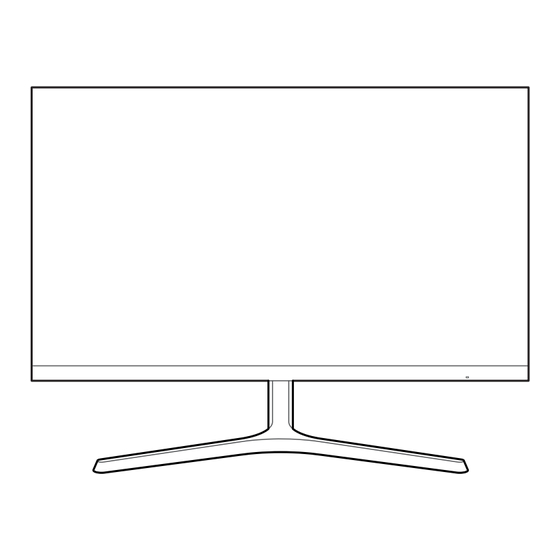

S*R35*
Farbe und Aussehen des Geräts sind geräteabhängig, und jederzeitige Änderungen der technischen Daten des Geräts zum
Zweck der Leistungssteigerung sind vorbehalten.
Der Inhalt dieses Handbuchs kann ohne Ankündigung geändert werden, um die Qualität zu verbessern.
© Samsung Electronics
Samsung Electronics hat die Urheberrechte für dieses Handbuch.
Die teilweise oder vollständige Verwendung oder Vervielfältigung dieses Handbuchs ohne die Genehmigung von Samsung
Electronics ist untersagt.
Warenzeichen, die nicht von Samsung Electronics stammen, sind Eigentum der entsprechenden Eigentümer.
In den folgenden Fällen kann eine Aufwandspauschale erhoben werden:
(a) Auf Ihren Wunsch wird ein Techniker hinzugezogen, aber es wird festgestellt, dass das Gerät keinen Defekt aufweist (z. B. in
Fällen, in denen das Benutzerhandbuch nicht gelesen wurde).
(b) Sie bringen das Gerät zu einer Reparaturwerkstatt, aber wird festgestellt, dass es keinen Defekt aufweist (z. B. in Fällen, in
denen das Benutzerhandbuch nicht gelesen wurde).
Über die Höhe der Aufwandspauschale werden Sie dabei bereits vor der Ankunft des Technikers in Kenntnis gesetzt.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Samsung S*R35 serie
Inhaltszusammenfassung für Samsung S*R35 serie
- Seite 1 © Samsung Electronics Samsung Electronics hat die Urheberrechte für dieses Handbuch. Die teilweise oder vollständige Verwendung oder Vervielfältigung dieses Handbuchs ohne die Genehmigung von Samsung Electronics ist untersagt. Warenzeichen, die nicht von Samsung Electronics stammen, sind Eigentum der entsprechenden Eigentümer.
-
Seite 2: Inhaltsverzeichnis
Einstellen der Helligkeit, des Kontrast und der Schärfe über die Direkte Tastenhilfe Setup und Reset Bildschirmkonfiguration Anschlusstypen Ändern der Geräteneigung Eigendiagnose SAMSUNG MAGIC Bright Diebstahlsicherung Zu treffende Vorsichtsmaßnahmen vor der FreeSync Helligkeit Umstellung bzw. des Transports des Geräts Befestigen einer Wandhalterung oder eines Öko-Sparmodus Plus... - Seite 3 Andere Easy Setting Box Einschränkungen und Probleme bei der Installation Systemanforderungen Handbuch zur Fehlerbehebung Vorbereiten der Kontaktaufnahme mit dem Kundenservicecenter von Samsung Gerätediagnose (Problem mit dem Bildschirm) Überprüfen von Auflösung und Frequenz Überprüfen Sie folgenden Punkte: FAQs Technische Daten Allgemein...
-
Seite 4: Kapitel 01 Vor Inbetriebnahme Des Geräts
Kapitel 01 Vor Inbetriebnahme des Geräts 10 cm 10 cm (3.93 Inches) (3.93 Inches) 10 cm (3.93 Inches) 10 cm (3.93 Inches) Absichern des Einbaubereichs Sicherheitshinweise 10 cm 10 cm 10 cm 10 cm (3.93 Inches) (3.93 Inches) (3.93 Inches) (3.93 Inches) Eine schwere oder tödliche Verletzung kann verursacht werden, wenn die Sorgen Sie bei der Aufstellung des Geräts dafür, dass dieses anschließend über genügend Platz für... -
Seite 5: Reinigung
Hochglänzende Modelle können weiße Flecken auf der Oberfläche entwickeln, wenn in der Nähe ein Warnung Luftbefeuchter mit Ultraschall verwendet wird. ― Wenden Sie sich an das Kundenservicecenter von Samsung, wenn Sie das Innere des Geräts reinigen • Verwenden Sie kein(en) beschädigtes/n Netzkabel oder Stecker oder eine lose Steckdose. -
Seite 6: Installieren
• Setzen Sie das Gerät nicht direkter Sonneneinstrahlung, Hitze oder einem heißen Gegenstand wie ‒ Wenden Sie sich unbedingt an das Kundenservicecenter von Samsung, bevor Sie das Gerät an einem Herd aus. einem solchen Ort aufstellen. ‒ Andernfalls kann dies zu einer Verringerung der Gerätelebensdauer oder zur Entstehung eines Brands führen. -
Seite 7: Betrieb
‒ Schalten Sie das Gerät aus, und ziehen Sie das Netzkabel ab, wenn Wasser oder andere Fremdstoffe ‒ Wenden Sie sich zur Reparatur an das Kundenservicecenter von Samsung. in das Gerät gelangt sind. Wenden Sie sich dann an das Kundenservicecenter von Samsung. •... - Seite 8 Vorsicht • Das Anzeigen von Standbildern auf dem Bildschirm über einen längeren Zeitraum kann zum • Stecken Sie das Netzkabel in den AC/DC-Adapter und achten Sie auf das Klickgeräusch. Einbrennen von Nachbildern oder Pixelfehlern führen. • Verbinden Sie den AC/DC-Adapter zuerst mit dem Netzstecker, bevor Sie ihn an die Steckdose ‒...
- Seite 9 • Stellen Sie das Gerät nicht auf den Kopf und halten Sie es nicht am Standfuß fest, um es an einen anderen Aufstellungsort zu bringen. ‒ Das Gerät könnte andernfalls herunterfallen und dabei beschädigt werden und/oder Verletzungen verursachen. • Wenn Sie über einen längeren Zeitraum aus zu geringer Entfernung auf den Bildschirm schauen, kann dies zu einer Verschlechterung Ihres Sehvermögens führen.
-
Seite 10: Kapitel 02 Vorbereitung
Kapitel 02 Vorbereitung Bauteile Bauteile Beschreibung Multidirektionale Taste zur Unterstützung der Navigation ― Die JOG-Taste befindet sich an der Rückseite des Geräts unten links. JOG-Taste Die Taste kann nach oben, unten, links oder rechts bewegt werden oder Systemsteuerung als Eingabetaste fungieren. Diese LED zeigt den Netzstatus an und funktioniert wie unten gezeigt: ―... -
Seite 11: Direkte Tastenhilfe
Direkte Tastenhilfe ― Sobald der Bildschirm des Geräts eingeschaltet oder die Eingangsquelle geändert wird, werden die folgenden Richtungstasten und Menüpunkte eingeblendet: Helligkeit Autom. Einstellung Funktionen Augenschonmodus Aus • NACH OBEN/NACH UNTEN: Passen Sie Helligkeit, Kontrast, Schärfe • LINKS/RECHTS: Passen Sie die Autom. -
Seite 12: Funktionstastenhilfe
Die folgenden Elemente sind nicht verfügbar, wenn die Funktion Augenschonmodus verfügbar ist. • Bild → Bright, Helligkeit, Farbe, Spielemodus SAMSUNG MAGIC • System → Öko-Sparmodus Plus Selektiert , um das Gerät auszuschalten, indem Sie die JOG-Taste in der Funktionstastenhilfe bewegen. -
Seite 13: Einstellen Der Helligkeit, Des Kontrast Und Der Schärfe Über Die Direkte Tastenhilfe
Ist auf dem Bildschirm des Geräts das Menü eingeblendet, lassen sich mit der JOG-Taste die folgenden Aktionen ausführen: Helligkeit ― Dieses Menü ist nicht verfügbar, wenn JOG-Taste Aktion SAMSUNG Bright im Optimalkontrast-Modus ist. MAGIC ― Dieses Menü ist nicht verfügbar, wenn Öko-Sparmodus Plus aktiviert ist. -
Seite 14: Anschlusstypen
Anschlusstypen ― Die Ihnen zur Verfügung stehenden Funktionen können je nach Gerätemodell variieren. Die Farbe und Form von Bauteilen können sich von diesen Darstellungen unterscheiden. Unangekündigte Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten. Entsprechende Informationen finden Sie im jeweiligen Handbuch. Anschluss Beschreibung HDMI IN HDMI IN 2... -
Seite 15: Ändern Der Geräteneigung
Ändern der Geräteneigung Diebstahlsicherung ― Die Farbe und Form von Bauteilen können sich von diesen Darstellungen unterscheiden. Unangekündigte ― Durch die Diebstahlsicherung können Sie das Gerät sogar im öffentlichen Bereich sicher verwenden. Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten. ―... -
Seite 16: Zu Treffende Vorsichtsmaßnahmen Vor Der Umstellung Bzw. Des Transports Des Geräts
Zu treffende Vorsichtsmaßnahmen vor der Umstellung bzw. des Transports des Geräts ― Schalten Sie das Gerät aus und ziehen Sie das Netzkabel aus der Steckdose. • Üben Sie keinen direkten Druck auf den • Stellen Sie das Gerät nicht auf den Kopf und Bildschirm aus. -
Seite 17: Befestigen Einer Wandhalterung Oder Eines Desktop-Standfußes
Geräteschäden oder Verletzungen, wenn die falschen Schrauben verwendet werden oder die Wandhalterung oder der Desktop-Standfuß mit übermäßiger Kraft befestigt werden. ‒ Samsung haftet nicht für Geräteschäden oder Verletzungen, wenn eine Wandhalterung verwendet wird, die nicht den vorgegebenen Spezifikationen entspricht, oder wenn Sie die Wandhalterung selbst anbringen. -
Seite 18: Installieren
Installieren Befestigen des Standfußes ― Bevor Sie das Gerät montieren, legen Sie es mit dem Bildschirm nach unten auf eine flache und stabile Oberfläche. ― Das Aussehen kann sich je nach Gerät unterscheiden. Setzen Sie den Standfußanschluss in der Vergewissern Sie sich, dass der Drehen Sie die Befestigungsschraube Legen Sie zuerst als Schutz ein weiches Tuch auf den Richtung in den Standfuß, die in der... -
Seite 19: Entfernen Des Standfußes
Entfernen des Standfußes ― Legen Sie das Gerät mit dem Bildschirm nach unten auf eine ebene und stabile Oberfläche, bevor Sie den Standfuß vom Gerät entfernen. ― Das Aussehen kann sich je nach Gerät unterscheiden. Legen Sie zuerst als Schutz ein weiches Tuch Halten Sie das Gerät mit einer Hand fest und Drehen Sie die Befestigungsschraube unten Nehmen Sie den Standfußanschluss aus dem... -
Seite 20: Kapitel 03 Anschließen Und Verwenden Eines Externen Geräts
Kapitel 03 Anschließen und Verwenden eines externen Geräts Lesen Sie sich vor der Aufstellung des Anschließen und Verwenden eines PCs Monitors die nachstehenden Anleitungen Wählen Sie für Ihren PC geeignete Anschlussmethode. sorgfältig durch. ― Die Anschlussteile können je nach Gerät unterschiedlich sein. ―... -
Seite 21: Anschließen Mit Einem Hdmi-Kabel
Anschließen mit einem HDMI-Kabel Anschließen an die Stromversorgung Stellen Sie zunächst einmal sicher, dass sowohl aus dem Gerät als auch aus den anderen Geräten (z. B. PC, Beistellgerät (STB) usw.) die Netzkabel gezogen wurden. HDMI IN HDMI IN Anschließen mit einem HDMI/DVI-Kabel Verbinden Sie das Netzkabel mit dem AC/DC-Netzteil Stellen Sie zunächst einmal sicher, dass sowohl aus dem Gerät als auch aus den anderen Geräten (z. -
Seite 22: Ordentliche Verlegung Der Angeschlossenen Kabel
Ordentliche Verlegung der angeschlossenen Kabel Schließen Sie die Kabel an die vorgesehenen Schieben Sie die Kabel weiter und achten Sie darauf, Führen Sie die Kabel nun durch die KABELHALTERUNG. Anschlüsse an und führen Sie sie durch den dass sie sich stets nahe am Standfuß befinden. Ring auf der Rückseite des Standfußes. -
Seite 23: Richtige Haltung Bei Verwendung Des Geräts
Treiberinstallation ― Sie können die optimale Auflösung und Frequenz für dieses Gerät einstellen, indem Sie die entsprechenden Treiber installieren. ― Laden Sie zur Installation die aktuelle Version des Gerätetreibers von der Samsung Electronics-Website unter http://www.samsung.com herunter. Einstellen der optimalen Auflösung Wenn Sie das Gerät nach dem Kauf zum ersten Mal einschalten, wird eine Informationsmeldung... -
Seite 24: Kapitel 04 Bildschirmkonfiguration
Benutzerdef.: Passen Sie den Kontrast und die Helligkeit nach Bedarf an. • Standard: Damit erzielen Sie eine Bildqualität, die zur Bearbeitung von Dokumenten oder für das SAMSUNG MAGIC Bright Internet geeignet ist. • Kino: Damit erzielen Sie eine Helligkeit und Schärfe wie beim Fernsehen. Video- und DVD-Inhalte werden optimal wiedergegeben. -
Seite 25: Helligkeit
Stellen Sie die allgemeine Helligkeit des Bilds ein. (Bereich: 0 - 100) Passt den Farbton des Bildschirms an. ― Dieses Menü ist nicht verfügbar, wenn Ein höherer Wert lässt das Bild heller erscheinen. SAMSUNG Bright Kino oder Optimalkontrast-Modus ist. MAGIC ―... -
Seite 26: Hdmi-Schwarzwert
HDMI-Schwarzwert Spielemodus Wenn Sie einen DVD-Player oder eine Set-Top-Box über HDMI oder DVI an das Gerät anschließen, Sie können die Bildschirmeinstellungen des Geräts für den Spielemodus konfigurieren. kann es, je nach angeschlossener Signalquelle, zu einer Verschlechterung der Bildqualität (Kontrast/ Verwenden Sie diese Funktion, wenn Sie Spiele auf einem PC spielen oder eine Spielkonsole wie Farbverschlechterung, Schwarzpegel usw.) kommen. -
Seite 27: Bildformat
Bildformat Bildschirmanpass. ― Nur im Analog-Modus verfügbar. Ändern des Bildformats. ― Dieses Menü ist nur verfügbar, wenn im AV-Modus ― Diese Option ist nicht verfügbar, wenn Bildanpassung Bildanpassung eingestellt ist. FreeSync aktiviert ist. Wird der AV-Modus mit einem 480P-, 576P-, 720P- oder 1080P-Eingangssignal gespeist und das Gerät ist Im PC-Modus standardmäßig in der Lage, ein solches Signal darzustellen, dann können Sie die Funktion Bildanpassung... -
Seite 28: Kapitel 05 Konfigurieren Der Einstellungen Von Osd (Bildschirmanzeige)
Kapitel 05 Konfigurieren der Einstellungen von OSD (Bildschirmanzeige) Funktionstastenhilfe → → Bildschirmanzeige Jede Funktion wird detailliert beschrieben. Weitere Informationen erhalten Sie über das Gerät. ― Die Ihnen zur Verfügung stehenden Funktionen können je nach Gerätemodell variieren. Die Farbe und Form Position von Bauteilen können sich von diesen Darstellungen unterscheiden. -
Seite 29: Kapitel 06 Setup Und Reset
Kapitel 06 Setup und Reset Funktionstastenhilfe → → System Jede Funktion wird detailliert beschrieben. Weitere Informationen erhalten Sie über das Gerät. ― Die Ihnen zur Verfügung stehenden Funktionen können je nach Gerätemodell variieren. Die Farbe und Form Wählen Sie OK, sobald der folgende Bildschirm angezeigt wird. von Bauteilen können sich von diesen Darstellungen unterscheiden. - Seite 30 Nein • Wenn Sie auswählen, wird Ihnen der folgende Bildschirm angezeigt. Eigendiagnose abgeschlossen Wenden Sie sich an das Samsung-Callcenter, wenn Sie Hilfe benötigen. Bitte halten Sie die folgenden Informationen bereit: ‐ Modellcode: ************** ‐ S/N: ************** • Wählen Sie Nein, wird Ihnen stattdessen dieser Bildschirm angezeigt.
-
Seite 31: Freesync
Reaktionszeit in der Regel langsamer. • Die Tonqualität des Geräts könnte herabgesetzt sein. ― Sollten Sie während der Nutzung der Funktion etwaige Probleme feststellen, wenden Sie sich an das Kundenservicecenter von Samsung von Samsung. ― Wenn die Auflösung geändert wird, während FreeSync Standard Engine... -
Seite 32: Öko-Sparmodus Plus
Stromverbrauch, indem sie den vom Panel des Gerätes Stellen Sie PC/AV-Modus ein. Das Bild wird vergrößert. verwendeten Strom reguliert. Diese Option ist nützlich, wenn Sie einen Film ansehen. ― Diese Option ist nicht verfügbar, wenn sich SAMSUNG Bright im Modus Optimalkontrast befindet. • Stellen Sie auf ein, wenn das Gerät an einen PC angeschlossen ist. -
Seite 33: Stromv.-Led Ein
Stromv.-LED Ein In den Einstellungen können Sie festlegen, ob die Betriebs-LED unten am Gerät aktiviert bzw. deaktiviert sein soll. • Wird ausgeführt: Die Betriebs-LED leuchtet, wenn das Gerät eingeschaltet ist. • Standby: Die Betriebs-LED leuchtet, wenn das Gerät ausgeschaltet ist. Alles zurücksetzen Setzen Sie sämtliche Einstellungen für das Gerät auf die Werkseinstellungen zurück. -
Seite 34: Kapitel 07 Information
Kapitel 07 Information Funktionstastenhilfe → → Information Jede Funktion wird detailliert beschrieben. Weitere Informationen erhalten Sie über das Gerät. ― Die Ihnen zur Verfügung stehenden Funktionen können je nach Gerätemodell variieren. Die Farbe und Form von Bauteilen können sich von diesen Darstellungen unterscheiden. Unangekündigte Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten. -
Seite 35: Kapitel 08 Installieren Der Software
• Windows 10 32 Bit/64 Bit Laden Sie zur Installation die aktuelle Version der Easy Setting Box von der Samsung Electronics- Website unter http://www.samsung.com herunter. ― Die Software kann möglicherweise nicht richtig funktionieren, wenn Sie den PC nach der Installation nicht neu starten. -
Seite 36: Kapitel 09 Handbuch Zur Fehlerbehebung
Kundenservicecenter von Samsung Installationsproblem (PC-Modus) ― Bevor Sie sich an das Kundenservicecenter von Samsung wenden, testen Sie Ihr Gerät folgendermaßen. Wenn das Problem weiterhin besteht, wenden Sie sich an das Kundenservicecenter von Samsung. Der Bildschirm wird ständig ein- und ausgeschaltet. -
Seite 37: Menü Information
Die Meldung Signalkabel prüfen wird angezeigt. Auf dem Bildschirm wird kein Bild angezeigt und die Betriebs-LED blinkt alle 0,5 bis 1 Sekunde. Prüfen Sie, ob das Kabel richtig am Gerät angeschlossen ist. Das Gerät befindet sich im Energiesparmodus. Überprüfen Sie, ob das angeschlossene Gerät eingeschaltet ist. Drücken Sie eine beliebige Taste auf der Tastatur oder bewegen Sie die Maus, um zum vorherigen Bildschirm zurückzukehren. -
Seite 38: Faqs
FAQs ― Weitere Informationen zur Anpassung finden Sie im Benutzerhandbuch des PCs oder der Grafikkarte. Wie kann ich die Frequenz ändern? Stellen Sie die Frequenz auf Ihrer Grafikkarte ein. • Windows 7: Gehen Sie zu Systemsteuerung → Darstellung und Anpassung → Anzeige → Anzeigeeinstellungen ändern → Erweiterte Einstellungen → Monitor, und ändern Sie unter Monitoreinstellungen die Bildschirmaktualisierungsrate. -
Seite 39: Kapitel 10 Technische Daten
Kapitel 10 Technische Daten Allgemein Modellname S22R350FH*/S22R352FH*/S22R354FH*/S22R356FH*/S22R358FH* S24R350FH*/S24R352FH*/S24R354FH*/S24R356FH*/S24R358FH* Größe 22er Klasse (21,5 Zoll/54,6 cm) 24er Klasse (23,8 Zoll/60,4 cm) Anzeigebereich 476,064 mm (H) x 267,786 mm (V) 527,04 mm (H) x 296,46 mm (V) Pixelabstand 0,24795 mm (H) x 0,24795 mm (V) 0,2745 mm (H) x 0,2745 mm (V) Maximaler Pixeltakt 148,5 MHz (D-SUB) - Seite 40 (1 ppm) heller oder dunkler als normal. Dies beeinträchtigt die Geräteleistung nicht. ― Unangekündigte Änderungen der oben genannten technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten. ― Dies ist ein digitales Gerät der Klasse B. ― Detaillierte technischen Daten des Geräts finden Sie auf der Website von Samsung Electronics.
-
Seite 41: Tabelle Mit Standardsignalmodi
Tabelle mit Standardsignalmodi S22R350FH*/S22R352FH*/S22R354FH*/S22R356FH*/S22R358FH*/S24R350FH*/S24R352FH*/S24R354FH* Modellname /S24R356FH*/S24R358FH* Synchronisierung Horizontalfrequenz 30 – 81 kHz Vertikalfrequenz 56 – 75 Hz (VGA) 50 – 75 Hz (HDMI Freesync aus) Auflösung Optimale Auflösung 1920 x 1080 bei 60 Hz Maximale Auflösung 1920 x 1080 bei 60 Hz (D-SUB) 1920 x 1080 bei 75 Hz (HDMI) Wenn ein Signal, das bei den untenstehenden Standardsignalmodi aufgeführt ist, von Ihrem PC übertragen wird, wird der Bildschirm automatisch angepasst. - Seite 42 Auflösung Horizontalfrequenz (kHz) Vertikalfrequenz (Hz) Pixeltakt (MHz) Synchronisationspolarität (H/V) VESA DMT, 1024 x 768 60,023 75,029 78,750 VESA DMT, 1152 x 864 67,500 75,000 108,000 VESA DMT, 1280 x 720 45,000 60,000 74,250 VESA DMT, 1280 x 800 49,702 59,810 83,500 VESA DMT, 1280 x 1024 63,981...
-
Seite 43: Auflösung
Auflösung Horizontalfrequenz (kHz) Vertikalfrequenz (Hz) Pixeltakt (MHz) Synchronisationspolarität (H/V) VESA DMT, 1280 x 1024 63,981 60,020 108,000 VESA DMT, 1280 x 1024 79,976 75,025 135,000 VESA DMT, 1440 x 900 55,935 59,887 106,500 VESA DMT, 1600 x 900 RB 60,000 60,000 108,000 VESA DMT, 1680 x 1050... -
Seite 44: Kapitel 11 Anhang
Fällen den Besuch eines Servicetechnikers in Rechnung. • Einwirkung von außen oder fallen lassen • Verwendung von Zubehör oder separat gekauftem Gerät, das nicht von Samsung freigegeben ist Kein Gerätedefekt • Reparatur durch eine Person, die kein Techniker eines Outsourcing-Serviceunternehmens oder Partners von Samsung Electronics Co., Ltd.
