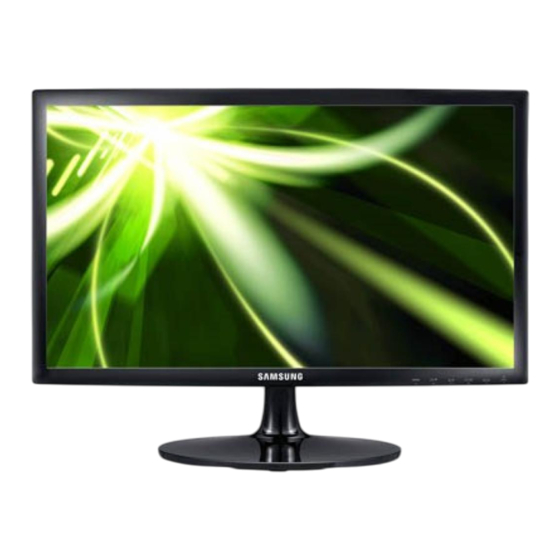

Samsung S19C150N Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. Samsung Anleitungen
  4. Monitore
  5. S19C150N
  6. Benutzerhandbuch
Samsung S19C150N Benutzerhandbuch

Samsung S19C150N Benutzerhandbuch

Vorschau ausblenden Andere Handbücher für S19C150N:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Benutzerhandbuch
S19C150N
S19C150F
S20C150FL
S22C150N
Farbe und Aussehen des Geräts sind geräteabhängig,
und jederzeitige Änderungen der technischen Daten des
Geräts zum Zweck der Leistungssteigerung sind
vorbehalten.
BN46-00338B-01

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Samsung S19C150N

Inhaltszusammenfassung für Samsung S19C150N

  • Seite 1 Benutzerhandbuch S19C150N S19C150F S20C150FL S22C150N Farbe und Aussehen des Geräts sind geräteabhängig, und jederzeitige Änderungen der technischen Daten des Geräts zum Zweck der Leistungssteigerung sind vorbehalten. BN46-00338B-01...
  • Seite 2 Überprüfen des Lieferumfangs Bauteile Tasten auf Vorderseite Rückseite Installieren Befestigen des Standfußes (S19C150F / S20C150FL) Befestigen des Standfußes (S19C150N / S22C150N) Entfernen des Standfußes (S19C150F / S20C150FL) Entfernen des Standfußes (S19C150N / S22C150N) Befestigen einer Wandhalterung oder eines Standfußes (S19C150F / S20C150FL) Ändern der Geräteneigung...
  • Seite 3 TION Einstellen der Helligkeit Kontrast Konfigurieren von Kontrast Schärfe Konfigurieren von Schärfe SAMSUNG MAGIC Bright Konfigurieren von SAMSUNG MAGIC Bright SAMSUNG MAGIC Upscale Konfigurieren von SAMSUNG MAGIC Upscale Bildgröße Ändern der Bildgröße H-Position und V-Position Konfigurieren von H-Position und V-Position...

  • Seite 4: Konfigurieren Des Bildschirmmenüs

    Inhaltsverzeichnis Grün Konfigurieren von Grün Blau Konfigurieren von Blau Farbtemp. Konfigurieren der Einstellungen für die Farbtemp. Gamma Konfigurieren von Gamma KONFIGURIEREN DES Sprache BILDSCHIRMMENÜS Konfigurieren von Sprache (OSD) H-Position (Menü) und V-Position (Menü) Konfigurieren von H-Position (Menü) und V- Position (Menü) Anz.

  • Seite 5: Inhaltsverzeichnis

    Kontaktaufnahme mit dem Samsung- FEHLERBEHEBUNG Kundendienstcenter Testen des Geräts Überprüfen von Auflösung und Frequenz Überprüfen Sie folgenden Punkte. F & A TECHNISCHE DATEN Allgemein (S19C150N / S22C150N) Allgemein (S19C150F / S20C150FL) Energiesparmodus Tabelle der Standardsignalmodi ANHANG Kontakt zu Samsung Inhaltsverzeichnis...
  • Seite 6 Inhaltsverzeichnis Inanspruchnahme des kostenpflichtigen Services (Kosten für Kunden) Kein Produktdefekt Ein Schaden am Gerät, der auf einen Kundenfehler zurückzuführen ist Andere Ordnungsgemäße Entsorgung Korrekte Entsorgung von Altgeräten (Elektroschrott) Terminologie INDEX Inhaltsverzeichnis...

  • Seite 7: Vor Inbetriebnahme Des Geräts

    Der Inhalt dieses Handbuchs kann ohne Ankündigung geändert werden, um die Qualität zu verbessern. 2013 Samsung Electronics Samsung Electronics hat die Urheberrechte für dieses Handbuch. Die teilweise oder vollständige Verwendung oder Vervielfältigung dieses Handbuchs ohne die Genehmigung von Samsung Electronics ist untersagt.

  • Seite 8: Reinigung

    Vor Inbetriebnahme des Geräts Reinigung Reinigung Seien Sie vorsichtig bei der Reinigung, weil Display und Verkleidung moderner LCD-Bildschirme anfällig für Kratzer sind. Gehen Sie bei der Reinigung wie folgt vor. 1. Schalten Sie den Bildschirm und den Computer aus. 2. Ziehen Sie das Netzkabel vom Bildschirm ab. Halten Sie das Stromkabel am Stecker, und berühren Sie das Kabel nicht mit nassen Händen.

  • Seite 9: Absichern Des Einbaubereichs

    10 cm 10 cm 10 cm 10 cm 10 cm Vorsichtsmaßnahmen bei der Lagerung Wenden Sie sich unbedingt an das Samsung Kundenservicecenter (seite 83), wenn das Innere des Bildschirms gereinigt werden muss. (Es wird eine Servicegebühr erhoben.) Vor Inbetriebnahme des Geräts...

  • Seite 10: Symbole Für Sicherheitshinweise

    Vor Inbetriebnahme des Geräts Sicherheitshinweise Vorsicht STROMSCHLAGGEFAHR - NICHT ÖFFNEN Vorsicht : UM DAS RISIKO EINES STROMSCHLAGS ZU VERRINGERN, DÜRFEN SIE DIE ABDECKUNG (ODER RÜCKSEITE) NICHT ÖFFNEN. ES BEFINDEN SICH IM INNEREN KEINE TEILE, DIE VON BENUTZERN GEWARTET WERDEN KÖNNEN. ALLE WARTUNGSARBEITEN SIND QUALIFIZIERTEM FACHPERSONAL ZU ÜBERLASSEN.

  • Seite 11: Strom Und Sicherheit

    Vor Inbetriebnahme des Geräts Strom und Sicherheit Die folgenden Abbildungen dienen nur als Referenz. Reale Situationen können sich von den in den Abbildungen gezeigten unterscheiden. Warnung Verwenden Sie kein(en) beschädigtes/n Netzkabel oder Stecker oder eine lose Steckdose. Dies kann zu einem elektrischen Schlag oder Brand führen. ...
  • Seite 12 Ziehen Sie den Netzstecker nicht ab, während das Gerät verwendet wird. Das Gerät könnte durch eine Überspannung beschädigt werden.  Verwenden Sie das Netzkabel nicht für andere als von Samsung gelieferte zugelassene Produkte. Dies kann zu einem elektrischen Schlag oder Brand führen.
  • Seite 13 Vor Inbetriebnahme des Geräts Stellen Sie das Gerät nicht auf eine instabile oder vibrierende Oberfläche (unsicheres Regal, geneigte Fläche usw.). Das Gerät könnte herunterfallen und zerbrechen oder Verletzungen  verursachen. Wenn das Gerät an einem Ort mit besonders starker Vibration verwendet ...

  • Seite 14: Betrieb

     hervorgerufen werden. Wenn das Gerät ein seltsames Geräusch, Brandgeruch oder Rauch von sich gibt, ziehen Sie sofort das Netzkabel ab, und wenden Sie sich an das Samsung Kundenservicecenter (seite 83). Dies kann zu einem elektrischen Schlag oder Brand führen.
  • Seite 15 Vor Inbetriebnahme des Geräts Legen Sie keine schweren Gegenstände, Spielzeug oder Süßigkeiten auf die Oberseite des Geräts. Das Gerät oder schwere Gegenstände könnten herunter fallen, wenn Kinder  nach dem Spielzeug oder den Süßigkeiten greifen, was zu schweren Verletzungen führen könnte. Schalten Sie das Gerät während eines Gewitters aus, und ziehen Sie das Netzkabel ab.
  • Seite 16 Lüftungsöffnungen oder Anschlüsse des Geräts. Wenn in das Gerät Wasser oder Fremdsubstanzen eindringen, schalten Sie  es aus, ziehen Sie das Netzkabel ab, und wenden Sie sich an das Samsung Kundenservicecenter (seite 83). Andernfalls kann es zu Betriebsstörungen, einem elektrischen Schlag oder ...
  • Seite 17 Vor Inbetriebnahme des Geräts Schützen Sie das Netzteil vor Wasser oder Feuchtigkeit. Dies kann zu einem elektrischen Schlag oder Brand führen.  Vermeiden Sie die Verwendung des Geräts im Freien, wo es Regen oder  Schnee ausgesetzt sein könnte. Achten Sie darauf, das Netzteil nicht mit Wasser in Kontakt zu bringen, wenn ...

  • Seite 18: Richtige Haltung Für Die Verwendung Des Geräts

    Vor Inbetriebnahme des Geräts Seien Sie beim Einstellen des Gerätewinkels oder der Ständerhöhe vorsichtig. Andernfalls könnten Finger oder Hände von Kindern stecken bleiben und  verletzt werden. Wenn Sie das Gerät übermäßig kippen, kann es herunterfallen und  Verletzungen verursachen. Stellen Sie keine schweren Gegenstände auf das Gerät.

  • Seite 19: Vorbereitung

    Vorbereitung Überprüfen des Inhalts 1.1.1 Entfernen der Verpackung Öffnen Sie die Verpackung. Achten Sie darauf, das Gerät nicht zu beschädigen, wenn Sie die Verpackung mit einem scharfen Instrument öffnen. Entfernen Sie das Styropor vom Gerät. Überprüfen Sie die Komponenten und entfernen Sie das Styropor und Kunststoffhülle. Diese Abbildung dient nur als Beispiel.

  • Seite 20: Überprüfen Des Lieferumfangs

    Vorbereitung 1.1.2 Überprüfen des Lieferumfangs Kontaktieren Sie den Händler, bei dem Sie das Produkt gekauft haben, wenn etwas fehlt.  Das Aussehen des lieferbaren Zubehörs und der lieferbaren Teile kann vom dargestellten Bild  abweichen. Komponenten Kurzanleitung zur Konfiguration Garantiekarte Benutzerhandbuch (nicht überall verfügbar) Netzkabel...
  • Seite 21 Vorbereitung Bauteile 1.2.1 Tasten auf Vorderseite Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten. Funktionstastenhilfe SAMSUNG MAGIC AUTO SAMSUNG MAGIC AUTO BRIGHT BRIGHT...
  • Seite 22 Vorbereitung Symbole Beschreibung Konfigurieren Sie Benutzerd. Taste, und drücken Sie [ ]. Die folgenden Optionen werden aktiviert. SAMSUNG Bright Öko-Sparmodus Bildgröße MAGIC Benutzerd. Taste zu konfigurieren, wechseln Sie zu SETUP & RESET → Benutzerd. Taste, und wählen Sie den gewünschten Modus aus.

  • Seite 23: Rückseite

     Unangekündigte Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten. Die vorhandenen Anschlüsse können je nach Gerät variieren.  S19C150F / S20C150FL S19C150N / S22C150N DC 14V RGB IN DC 14V RGB IN DC 14V RGB IN...

  • Seite 24: Installieren

    Vorbereitung Installieren 1.3.1 Befestigen des Standfußes (S19C150F / S20C150FL) Ehe Sie das Gerät montieren, legen Sie es mit dem Bildschirm nach unten auf eine flache und stabile Oberfläche. Setzen Sie den Vergewissern Sie sich, dass Drehen Sie die Standfußanschluss in der der Standfußanschluss fest Befestigungsschraube unten Richtung in den Standfuß, die...
  • Seite 25 Vorbereitung 1.3.2 Befestigen des Standfußes (S19C150N / S22C150N) Ehe Sie das Gerät montieren, legen Sie es mit dem Bildschirm nach unten auf eine flache und stabile Oberfläche. Setzen Sie den Vergewissern Sie sich, dass Drehen Sie die Standfußanschluss in der der Standfußanschluss fest...
  • Seite 26 Vorbereitung 1.3.3 Entfernen des Standfußes (S19C150F / S20C150FL) Legen Sie zuerst als Schutz ein weiches Tuch auf den Tisch und dann das Gerät mit der Vorderseite nach unten darauf. Halten Sie den Standfuß mit einer Hand fest, und schlagen Sie mit der anderen, zur Faust geballten Hand in Pfeilrichtung auf die Oberseite, um den Standfuß...
  • Seite 27 Vorbereitung 1.3.4 Entfernen des Standfußes (S19C150N / S22C150N) Legen Sie zuerst als Schutz ein weiches Tuch auf den Tisch und dann das Gerät mit der Vorderseite nach unten darauf. Halten Sie den Standfuß mit einer Hand fest, und schlagen Sie mit der anderen, zur Faust geballten Hand in Pfeilrichtung auf die Oberseite, um den Standfuß...
  • Seite 28 Geräteschäden oder Verletzungen, wenn die falschen Schrauben verwendet werden oder die Wandhalterung oder der Standfuß mit übermäßiger Kraft befestigt werden. Samsung haftet nicht für Geräteschäden oder Verletzungen, wenn eine Wandhalterung verwendet  wird, die nicht den vorgegebenen Spezifikationen entspricht, oder wenn Sie die Wandhalterung selbst anbringen.

  • Seite 29: Ändern Der Geräteneigung

    Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten. S19C150F / S20C150FL S19C150N / S22C150N Sie können die Neigung des Bildschirms ändern.  Halten Sie das Gerät am unteren Rand fest und passen Sie den Neigungswinkel vorsichtig an.

  • Seite 30: Schloss Für Den Diebstahlschutz

    Die Form und Verriegelungsmethode des Schlosses hängen vom jeweiligen Hersteller ab. Informationen zur richtigen Anwendung des Diebstahlschutzes entnehmen Sie bitte der Bedienungsanleitung. Das Sicherheitsschloss ist gesondert lieferbar. S19C150F / S20C150FL S19C150N / S22C150N DC 14V RGB IN Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.

  • Seite 31: Anschließen Und Verwenden Eines Externen Geräts

    Anschließen und Verwenden eines externen Geräts Vor dem Anschließen S19C150F / S20C150FL S19C150N / S22C150N DC 14V RGB IN 2.1.1 Vorbereitungen vor dem Anschließen Lesen Sie vor dem Anschließen eines externen Geräts das jeweilige Benutzerhandbuch.  Die Anzahl und die Position der Anschlüsse an den externen Geräten ist modellabhängig.

  • Seite 32: Anschließen An Die Stromversorgung

    Sie das Netzkabel mit dem Netzteil. Schließen Sie das Netzteil anschließend an das Gerät an. Stecken Sie das Netzkabel in die Steckdose. S19C150F / S20C150FL DC 14V S19C150N / S22C150N DC 14V Die Eingangsspannung wird automatisch umgeschaltet. 2 Anschließen und Verwenden eines externen Geräts...

  • Seite 33: Anschließen Und Verwenden Eines Pcs

    Schalten Sie das Gerät dann mit dem Netzschalter am PC an. (Weitere Informationen finden Sie unter "2.2 Anschließen an die Stromversorgung".) Die vorhandenen Anschlüsse können je nach Gerät variieren. S19C150N / S22C150N RGB IN Verbinden Sie den [RGB IN]-Anschluss auf der Rückseite des Geräts über das D-Sub-Kabel mit dem RGB-Anschluss des Computers.

  • Seite 34: Treiberinstallation

    Treiber installieren. Der Installationstreiber befindet sich auf der zusammen mit dem Gerät gelieferten CD.  Wenn die mitgelieferte Datei fehlerhaft ist, besuchen Sie die Samsung-Homepage (http://  www.samsung.com/), und laden Sie die Datei herunter. Legen Sie die mit dem Gerät gelieferte CD des Benutzerhandbuchs in das CD-ROM-Laufwerk ein.

  • Seite 35: Einstellen Der Optimalen Auflösung

    Anschließen und Verwenden eines externen Geräts 2.3.3 Einstellen der optimalen Auflösung Wenn Sie das Gerät nach dem Kauf zum ersten Mal einschalten, wird eine Informationsmeldung angezeigt, wie Sie die optimale Auflösung einstellen. Wählen Sie eine Sprache am Gerät aus, und stellen Sie die Auflösung am PC auf einen optimalen Wert ein.

  • Seite 36: Ändern Der Auflösung Mithilfe Eines Pcs

    Anschließen und Verwenden eines externen Geräts 2.3.4 Ändern der Auflösung mithilfe eines PCs Passen Sie für eine optimale Bildqualität die Auflösungs- und Aktualisierungsrate auf Ihrem PC  unter „Systemsteuerung“ an. Die Bildqualität von TFT LCDs kann sich verschlechtern, wenn nicht die optimale Auflösung ...
  • Seite 37 Anschließen und Verwenden eines externen Geräts Ändern der Auflösung unter Windows Vista Öffnen Sie Systemsteuerung Anpassung Anzeigeeinstellungen, und ändern Sie die Auflösung. *********** *********** 2 Anschließen und Verwenden eines externen Geräts...
  • Seite 38 Anschließen und Verwenden eines externen Geräts Ändern der Auflösung unter Windows 7 Öffnen Sie Systemsteuerung Anzeige Bildschirmauflösung, und ändern Sie die Auflösung. 2 Anschließen und Verwenden eines externen Geräts...
  • Seite 39 Anschließen und Verwenden eines externen Geräts Ändern der Auflösung unter Windows 8 Öffnen Sie Einstellungen Systemsteuerung Anzeige Bildschirmauflösung, und ändern Sie die Auflösung. 2 Anschließen und Verwenden eines externen Geräts...

  • Seite 40: Helligkeit

    Bildschirmkonfiguration Konfigurieren Sie Bildschirm-Einstellungen wie Helligkeit. Helligkeit Stellen Sie die allgemeine Helligkeit des Bilds ein. (Bereich: 0~100) Ein höherer Wert lässt das Bild heller erscheinen. SAMSUNG Dieses Menü ist nicht verfügbar, wenn Bright im Optimalkontrast-Modus ist.  MAGIC Dieses Menü ist nicht verfügbar, wenn Öko-Sparmodus...

  • Seite 41: Konfigurieren Von Kontrast

    Bildschirmkonfiguration Kontrast Stellen Sie den Kontrast zwischen den Objekten und dem Hintergrund ein. (Bereich: 0~100) Ein höherer Wert steigert den Kontrast, so dass Objekte klarer erscheinen. SAMSUNG Diese Option ist nicht verfügbar, wenn sich Bright im Modus Kino oder Optimalkontrast MAGIC befindet.

  • Seite 42: Konfigurieren Von Schärfe

    Bildschirmkonfiguration Schärfe Stellen Sie die Umrisse von Objekten klarer oder verschwommener dar. (Bereich: 0~100) Ein höherer Wert lässt die Umrisse von Objekten klarer erscheinen. SAMSUNG Diese Option ist nicht verfügbar, wenn sich Bright im Modus Kino oder Optimalkontrast  MAGIC befindet.

  • Seite 43: Konfigurieren Von Samsung Magic Bright

    Dieses Menü ist nicht verfügbar, wenn Öko-Sparmodus aktiviert ist. Sie können die Helligkeit nach Ihren Wünschen einstellen. 3.4.1 Konfigurieren von SAMSUNG MAGIC Bright Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Funktionstastenhilfe anzuzeigen. MENU Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen.

  • Seite 44: Konfigurieren Von Samsung Magic Upscale

    Dieses Menü ist nicht verfügbar, wenn Bright im Kino- oder Optimalkontrast-Modus ist.  MAGIC 3.5.1 Konfigurieren von SAMSUNG MAGIC Upscale Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Funktionstastenhilfe anzuzeigen. MENU Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen.

  • Seite 45: Ändern Der Bildgröße

    Sie dann [ Drücken Sie [ ], um zu Bildgröße zu navigieren, und drücken Sie dann [ Das folgende Fenster wird angezeigt. BILD Helligkeit Kontrast Schärfe SAMSUNG MAGIC Bright Benutzerdef. SAMSUNG MAGIC Upscale Auto Bildgröße Breit H-Position AUTO...

  • Seite 46: Konfigurieren Von H-Position Und V-Position

    H-Position oder V-Position zu navigieren, und drücken Sie dann Das folgende Fenster wird angezeigt. BILD BILD V-Position Helligkeit Grob 2240 Kontrast Fein Schärfe SAMSUNG MAGIC Bright Benutzerdef. SAMSUNG MAGIC Upscale Bildgröße Breit H-Position AUTO AUTO AUTO AUTO AUTO AUTO AUTO...

  • Seite 47: Anpassen Von Grob

    Bildschirmkonfiguration Grob Passt die Bildschirmaktualisierungsrate an. 3.8.1 Anpassen von Grob Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Funktionstastenhilfe anzuzeigen. MENU Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen. Drücken Sie [ ], um zu BILD zu navigieren, und drücken Sie dann [ Drücken Sie [...

  • Seite 48: Anpassen Von Fein

    Bildschirmkonfiguration Fein Führen Sie eine Feineinstellung des Bildschirms aus, um ein ansprechendes Bild zu erhalten. 3.9.1 Anpassen von Fein Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Funktionstastenhilfe anzuzeigen. MENU Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen. Drücken Sie [ ], um zu BILD...

  • Seite 49: Konfigurieren Des Farbtons

    Konfigurieren des Farbtons SAMSUNG Passt den Farbton des Bildschirms an. Dieses Menü ist nicht verfügbar, wenn Bright MAGIC Kino- oder Optimalkontrast-Modus ist. Passt den Wert der Farbe Rot im Bild an. (Bereich: 0~100) Ein höherer Wert erhöht die Intensität der Farbe.

  • Seite 50: Konfigurieren Von Grün

    Konfigurieren des Farbtons Grün Passt den Wert der Farbe Grün im Bild an. (Bereich: 0~100) Ein höherer Wert erhöht die Intensität der Farbe. 4.2.1 Konfigurieren von Grün Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Funktionstastenhilfe anzuzeigen.

  • Seite 51: Konfigurieren Von Blau

    Konfigurieren des Farbtons Blau Passt den Wert der Farbe Blau im Bild an. (Bereich: 0~100) Ein höherer Wert erhöht die Intensität der Farbe. 4.3.1 Konfigurieren von Blau Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Funktionstastenhilfe anzuzeigen.
  • Seite 52 Konfigurieren des Farbtons Farbtemp. Stellen Sie die allgemeine Farbtemperatur des Bilds ein. 4.4.1 Konfigurieren der Einstellungen für die Farbtemp. Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Funktionstastenhilfe anzuzeigen. MENU Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen. Drücken Sie [ ], um zu FARBE...

  • Seite 53: Konfigurieren Von Gamma

    Konfigurieren des Farbtons Gamma Einstellen der Helligkeit im mittleren Bereich (Gamma) des Bilds. 4.5.1 Konfigurieren von Gamma Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Funktionstastenhilfe anzuzeigen. MENU Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen. Drücken Sie [ ], um zu FARBE...

  • Seite 54: Konfigurieren Des Bildschirmmenüs (Osd)

    Konfigurieren des Bildschirmmenüs (OSD) Sprache Hiermit können Sie die Menüsprache festlegen. Die Änderungen der Spracheinstellung werden nur auf das Bildschirmmenü übernommen.  Sie werden nicht auf andere Funktionen des PCs übernommen.  5.1.1 Konfigurieren von Sprache Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Funktionstastenhilfe anzuzeigen.

  • Seite 55: H-Position (Menü) Und V-Position (Menü)

    Konfigurieren des Bildschirmmenüs (OSD) H-Position (Menü) und V-Position (Menü) H-Position (Menü): Verschiebt die Menü-Position nach links oder rechts. V-Position (Menü): Verschiebt die Menü-Position nach oben oder unten. 5.2.1 Konfigurieren von H-Position (Menü) und V-Position (Menü) Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Funktionstastenhilfe anzuzeigen.

  • Seite 56: Konfigurieren Von Anz. Dauer

    Konfigurieren des Bildschirmmenüs (OSD) Anz. dauer Legt fest, dass das On-Screen-Display (OSD)-Menü automatisch ausgeblendet wird, wenn es eine bestimmte Zeit lang nicht verwendet wurde. Anz. dauer kann zur Festlegung der Zeit verwendet werden, nach der das OSD-Menü ausgeblendet werden soll. 5.3.1 Konfigurieren von Anz.

  • Seite 57: Ändern Des Transparenz

    Konfigurieren des Bildschirmmenüs (OSD) Transparenz Einstellen der Transparenz für die Menüfenster: 5.4.1 Ändern des Transparenz Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Funktionstastenhilfe anzuzeigen. MENU Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen. Drücken Sie [ ], um zu MENÜEINST.

  • Seite 58: Setup Und Reset

    Sie dann [ Drücken Sie [ ], um zu Reset zu navigieren, und drücken Sie dann [ Das folgende Fenster wird angezeigt. SAMSUNG MAGIC Bright AUTO EXIT AUTO Drücken Sie die Taste [ ] um zur gewünschten Option zu wechseln und drücken Sie [ Die gewählte Option wird aktiviert.

  • Seite 59: Öko-Sparmodus

    Setup und Reset Öko-Sparmodus Mit der Öko-Sparmodus-Funktion reduzieren Sie den Stromverbrauch, indem Sie den Stromverbrauch der Monitoranzeige senken. SAMSUNG Dieses Menü ist nicht verfügbar, wenn Bright im Optimalkontrast-Modus ist. MAGIC 6.2.1 Konfigurieren von Öko-Sparmodus Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Funktionstastenhilfe anzuzeigen.
  • Seite 60 Sie dann [ Drücken Sie [ ], um zu Autom. Aus zu navigieren, und drücken Sie dann [ Das folgende Fenster wird angezeigt. SAMSUNG MAGIC Bright AUTO AUTO Aus: Deaktiviert den Abschalttimer, sodass das Gerät nicht automatisch ausgeschaltet wird. ...
  • Seite 61 SETUP & RESET zu navigieren, und drücken Sie dann [ Drücken Sie [ ], um zu Danach aussch. zu navigieren, und drücken Sie dann [ Das folgende Fenster wird angezeigt. SAMSUNG MAGIC Bright AUTO AUTO AUTO Drücken Sie [ ], um Danach aussch.
  • Seite 62 Setup und Reset Tasten-Wdh.-Zeit Steuert die Reaktionszeit einer Taste, wenn die Taste gedrückt wird. 6.5.1 Konfigurieren von Tasten-Wdh.-Zeit Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Funktionstastenhilfe anzuzeigen. MENU Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen. Drücken Sie [ ], um zu SETUP &...
  • Seite 63 ], um zu SETUP & RESET zu navigieren, und drücken Sie dann [ Drücken Sie [ ], um zu Benutzerd. Taste zu navigieren, und drücken Sie dann [ Das folgende Fenster wird angezeigt. SAMSUNG MAGIC Bright AUTO SAMSUNG Bright Öko-Sparmodus Bildgröße ...

  • Seite 64: Menü Informationen

    Menü INFORMATIONEN u.a. INFORMATIONEN Zeigt die aktuelle Eingangsquelle, Frequenz und Auflösung an. 7.1.1 Anzeigen von INFORMATIONEN Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Funktionstastenhilfe anzuzeigen. MENU Drücken Sie dann auf [ ], um das entsprechende Menüfenster anzuzeigen. Drücken Sie [ ], um zu INFORMATIONEN...
  • Seite 65 Menü INFORMATIONEN u.a. Konfigurieren von Helligkeit und Kontrast auf dem Startbildschirm Wenn der Startbildschirm (also der Bildschirm ohne Menü) angezeigt wird, können Sie die Helligkeit oder Kontrast mit den Tasten [ ] anpassen. Drücken Sie eine beliebige Taste auf der Vorderseite des Geräts, um die Funktionstastenhilfe anzuzeigen (wenn gerade kein Menü...

  • Seite 66: Installieren Der Software

    Installieren der Software MagicTune 8.1.1 Was ist "MagicTune"? "MagicTune" ist eine Software, die bei den Monitoreinstellungen unterstützt. Sie zeigt umfassende Beschreibungen von Monitorfunktionen und leicht verständlichen Handlungsanweisungen an. Sie können das Gerät mit der Maus und der Tastatur einrichten, ohne seine Bedientasten zu verwenden. 8.1.2 Installieren der Software Legen Sie die Installations-CD in das CD-Laufwerk ein.

  • Seite 67: Installieren Der Software

    Klicken Sie auf Ja, um die Deinstallation von "MagicTune™" zu starten. Warten Sie, bis eine Meldung anzeigt, dass die Software vollständig entfernt worden ist. Technischen Support, häufig gestellte Fragen und Informationen zu Softwareupgrades für "MagicTune™" finden Sie auf unserer Website (http://www.samsung.com/us/consumer/ learningresources/monitor/magetune/pop_intro.html). 8 Installieren der Software...

  • Seite 68: Multiscreen

    Installieren der Software MultiScreen Mit "MultiScreen" können Sie den Monitor in verschiedene Bereiche unterteilen. 8.2.1 Installieren der Software Legen Sie die Installations-CD in das CD-Laufwerk ein. Wählen Sie das Installationsprogramm für "MultiScreen". Wenn im Hauptfenster nicht das Popup für die Softwareinstallation angezeigt wird, suchen Sie die Installationsdatei für "MultiScreen"...

  • Seite 69: Entfernen Der Software

    Installieren der Software Hardware Hauptspeicher: Mindestens 32 MB  Festplatte: Mindestens 60MB verfügbar  8.2.2 Entfernen der Software Klicken Sie auf Start, und wählen Sie den Befehl Einstellungen/Systemsteuerung aus. Doppelklicken Sie dann auf Software. Wählen Sie in der Liste "MultiScreen" aus und klicken Sie dann auf die Schaltfläche Hinzufügen/ Entfernen.

  • Seite 70: Handbuch Zur Fehlerbehebung

    Samsung-Kundendienstcenter 9.1.1 Testen des Geräts Bevor Sie sich an das Samsung-Kundendienstcenter wenden, testen Sie Ihr Gerät folgendermaßen. Wenn das Problem weiterhin besteht, wenden Sie sich an das Samsung-Kundendienstcenter. Überprüfen Sie, ob Ihr Gerät ordnungsgemäß funktioniert, indem Sie die Funktion für den Gerätetest verwenden.
  • Seite 71 Handbuch zur Fehlerbehebung Bildschirmproblem Die Netz-LED ist ausgeschaltet. Der Bildschirm Prüfen Sie, ob das Netzkabel korrekt wird nicht eingeschaltet. angeschlossen ist. (Siehe "2.3 Anschließen und Verwenden eines PCs") Die Meldung Signalkabel prüfen wird angezeigt. Prüfen Sie, ob das Kabel richtig am Gerät angeschlossen ist.
  • Seite 72 Handbuch zur Fehlerbehebung Bildschirmproblem Die Farben auf dem Bildschirm haben einen Ändern Sie die Einstellungen für FARBE. Schatten und sind verzerrt. (Siehe " Konfigurieren des Farbtons") Die weiße Farbe wird nicht korrekt angezeigt. Ändern Sie die Einstellungen für FARBE. (Siehe " Konfigurieren des Farbtons") Auf dem Bildschirm wird kein Bild angezeigt un Das Gerät befindet sich im Stromsparmodus.

  • Seite 73: F & A

    Handbuch zur Fehlerbehebung F & A Frage Antwort Wie kann ich die Frequenz Stellen Sie die Frequenz auf Ihrer Grafikkarte ein. ändern? Windows XP: Öffnen Sie Systemsteuerung Darstellung  und Designs Anzeige Einstellungen Erweitert Monitor, und ändern Sie unter Monitoreinstellungen die Bildschirmaktualisierungsrate.
  • Seite 74 Handbuch zur Fehlerbehebung Frage Antwort Wie wird die Auflösung Windows XP: Wechseln Sie zu Systemsteuerung  eingestellt? Darstellung und Designs Anzeige Einstellungen und passen Sie die Auflösung an. Windows ME/2000: Wechseln Sie zu Systemsteuerung  Anzeige Einstellungen und passen Sie die Auflösung an. Windows Vista: Wechseln Sie zu Systemsteuerung ...

  • Seite 75: Technische Daten

    Technische Daten 10.1 Allgemein (S19C150N / S22C150N) Modellname S19C150N S22C150N Display Größe 18,5 Zoll (47 cm) 21,5 Zoll (54 cm) Anzeigebereich 409,8 mm (B) x 230,4 476,64 mm (B) x 268,11 mm (H) mm (H) Pixelabstand 0,300 mm (B) x 0,300...
  • Seite 76 Technische Daten Modellname S19C150N S22C150N Plug & Play Dieser Monitor kann auf jedem Plug & Play-fähigen System installiert werden. Durch den Datenaustausch zwischen dem Monitor und dem Computersystem werden die Monitoreinstellungen optimiert. Die Installation des Monitors wird automatisch durchgeführt. Sie können die Installationseinstellungen nach Wunsch auch manuell anpassen.

  • Seite 77: Allgemein (S19C150F / S20C150Fl)

    Technische Daten 10.2 Allgemein (S19C150F / S20C150FL) Modellname S19C150F S20C150FL Display Größe 18,5 Zoll (47 cm) 19,5 Zoll (49 cm) Anzeigebereich 409,8 mm (B) x 230,4 mm 432 mm (B) x 239,76 mm Pixelabstand 0,300 mm (B) x 0,300 mm 0,27 mm (B) x 0,27 mm Synchronisierung Horizontalfrequenz...
  • Seite 78 Technische Daten Modellname S19C150F S20C150FL Plug & Play Dieser Monitor kann auf jedem Plug & Play-fähigen System installiert werden. Durch den Datenaustausch zwischen dem Monitor und dem Computersystem werden die Monitoreinstellungen optimiert. Die Installation des Monitors wird automatisch durchgeführt. Sie können die Installationseinstellungen nach Wunsch auch manuell anpassen.

  • Seite 79: Energiesparmodus

    Energy Star Ausschalten Energiesparmodus Energiesparmodus Leistungsaufnahme (Netzschalter) Stromversorgungsanzeige Blinkt Leistungsaufnahme 13 W 0,3 W (typisch) 0,3 W (typisch) (S19C150N) Leistungsaufnahme 13 W 0,3 W (typisch) 0,3 W (typisch) (S19C150F) Leistungsaufnahme 16 W 0,3 W (typisch) 0,3 W (typisch) (S20C150FL) Leistungsaufnahme...

  • Seite 80: Tabelle Der Standardsignalmodi

    übertragen wird, wird der Bildschirm automatisch angepasst. Wenn der PC keinen Standardsignalmodus überträgt, ist der Bildschirm bei eingeschalteter Netz-LED leer. Ändern Sie die Einstellungen in diesem Fall anhand der folgenden Tabelle und schlagen Sie im Benutzerhandbuch der Grafikkarte nach. S19C150N / S19C150F Synchronisatio Horizontalfrequ...
  • Seite 81 Technische Daten S20C150FL Synchronisatio Horizontalfreq Vertikalfrequenz Pixeltakt Auflösung nspolarität uenz (kHz) (Hz) (MHz) (H/V) IBM, 720 x 400 31,469 70,087 28,322 VESA, 640 x 480 31,469 59,940 25,175 MAC, 640 x 480 35,000 66,667 30,240 VESA, 640 x 480 37,861 72,809 31,500 VESA, 640 x 480...
  • Seite 82 Technische Daten S22C150N Synchronisatio Horizontalfreq Vertikalfrequenz Pixeltakt Auflösung nspolarität uenz (kHz) (Hz) (MHz) (H/V) IBM, 720 x 400 31,469 70,087 28,322 MAC, 640 x 480 35,000 66,667 30,240 MAC, 832 x 624 49,726 74,551 57,284 MAC, 1152 x 870 68,681 75,062 100,000 VESA, 640 x 480...

  • Seite 83: Anhang

    Anhang Kontakt zu Samsung Falls Sie Fragen oder Anregungen zu Samsung-Produkten haben, freuen wir uns über Ihre Kontaktaufnahme mit der Samsung-Kundenbetreuung NORTH AMERICA U.S.A 1-800-SAMSUNG (726-7864) http://www.samsung.com CANADA 1-800-SAMSUNG (726-7864) http://www.samsung.com/ca (English) http://www.samsung.com/ca_fr (French) MEXICO 01-800-SAMSUNG (726-7864) http://www.samsung.com LATIN AMERICA...
  • Seite 84 40543733 http://www.samsung.com VENEZUELA 0-800-100-5303 http://www.samsung.com EUROPE AUSTRIA 0810 - SAMSUNG (7267864,€ http://www.samsung.com 0.07/min) BELGIUM 02-201-24-18 http://www.samsung.com/be (Dutch) http://www.samsung.com/be_fr (French) BOSNIA 051 133 1999 http://www.samsung.com BULGARIA 07001 33 11 , normal tariff http://www.samsung.com CROATIA 062 SAMSUNG (062 726 786) http://www.samsung.com Anhang...
  • Seite 85 800-SAMSUNG (800-726786) http://www.samsung.com Samsung Electronics Czech and Slovak, s.r.o., Oasis Florenc, Sokolovská 394/17, 180 00, Praha 8 till 8.2.2013 . From 8.2.2013: Samsung Electronics Czech and Slovak, s.r.o. V Parku 2343/24, 148 00 - Praha 4 DENMARK 70 70 19 70 http://www.samsung.com...
  • Seite 86 +381 11 321 6899 http://www.samsung.com (old number still active 0700 7267864) SLOVAKIA 0800 - SAMSUNG (0800-726 786) http://www.samsung.com SPAIN 902 - 1 - SAMSUNG (902 172 678) http://www.samsung.com SWEDEN 0771 726 7864 (SAMSUNG) http://www.samsung.com SWITZERLAND 0848-SAMSUNG (7267864, CHF http://www.samsung.com/ch 0.08/min) (German) http://www.samsung.com/ch_fr...
  • Seite 87 1800 3000 8282 1800 266 8282 http://www.samsung.com/in INDONESIA 0800-112-8888 021-5699-7777 http://www.samsung.com/id JAPAN 0120-327-527 http://www.samsung.com MALAYSIA 1800-88-9999 http://www.samsung.com/my NEW ZEALAND 0800 SAMSUNG (0800 726 786) http://www.samsung.com PHILIPPINES 1-800-10-SAMSUNG (726-7864) http://www.samsung.com/ph for PLDT 1-800-3-SAMSUNG (726-7864) for Digitel 1-800-8-SAMSUNG (726-7864) for Globe 02-5805777 SINGAPORE 1800-SAMSUNG (726-7864) http://www.samsung.com...
  • Seite 88 Anhang MENA KUWAIT 183-2255 (183-CALL) http://www.samsung.com/ae (English) http://www.samsung.com/ae_ar (Arabic) MOROCCO 080 100 2255 http://www.samsung.com OMAN 800-SAMSUNG (726-7864) http://www.samsung.com/ae (English) http://www.samsung.com/ae_ar (Arabic) QATAR 800-2255 (800-CALL) http://www.samsung.com/ae (English) http://www.samsung.com/ae_ar (Arabic) SAUDI ARABIA 9200-21230 http://www.samsung.com/sa (Arabic) SYRIA 18252273 http://www.samsung.com/Levant (English) TURKEY 444 77 11 http://www.samsung.com...

  • Seite 89: Inanspruchnahme Des Kostenpflichtigen Services (Kosten Für Kunden)

    Wenn der Schaden am Gerät verursacht wird durch: Einwirkung von außen oder fallen lassen  Verwendung von Zubehör oder separat gekauftem Gerät, das nicht von Samsung freigegeben ist  Reparatur durch eine Person, die kein Techniker eines Outsourcing-Serviceunternehmens oder ...
  • Seite 90 Anhang Andere Das Gerät fällt durch eine Naturkatastrophe. (Blitz, Feuer, Erdbeben, Überflutung usw.) aus.  Die Verbrauchskomponenten sind aufgebraucht. (Batterie, Toner, Leuchtstofflampen, Tonköpfe,  Vibrator, Lampe, Filter, Bänder usw.) Wenn der Kunde einen Service anfordert, obwohl das Gerät nicht defekt ist, wird möglicherweise eine Servicegebühr berechnet.

  • Seite 91: Ordnungsgemäße Entsorgung

    Anhang Ordnungsgemäße Entsorgung Korrekte Entsorgung von Altgeräten (Elektroschrott) (Gilt für Länder mit Abfalltrennsystemen) Die Kennzeichnung auf dem Produkt, Zubehörteilen bzw. auf der dazugehörigen Dokumentation gibt an, dass das Produkt und Zubehörteile (z. B. Ladegerät, Kopfhörer, USB-Kabel) nach ihrer Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden dürfen.
  • Seite 92 Anhang Terminologie OSD(On Screen Display) Ein On Screen Display (OSD) ermöglicht die Konfiguration von Einstellungen zur Optimierung der Bildqualität. Sie können damit Helligkeit, Farbton, Größe und viele andere Bildschirmeinstellungen mithilfe von auf dem Bildschirm angezeigten Menüs ändern. Gamma Das Gamma-Menü passt die Graustufen, welche die Mitteltöne auf dem Bildschirm darstellen, an. Eine Änderung der Helligkeit wirkt sich auf den ganzen Bildschirm aus, während die Änderung von Gamma nur die mittlere Helligkeit verstärkt.
  • Seite 93 Anhang Frequenz wird auch als „Aktualisierungsrate“ bezeichnet und beeinflusst das Flimmern des Bildschirms. Auflösung Die Auflösung ist die Anzahl der horizontalen Pixel und vertikalen Pixel, die der Bildschirm wiedergeben kann. Sie entspricht dem Grad der Anzeigegenauigkeit. Eine höhere Auflösung zeigt eine größere Menge an Informationen auf dem Bildschirm an und eignet sich zur Durchführung mehrerer Aufgaben gleichzeitig.
  • Seite 94 Allgemein Inanspruchnahme des kostenpflichtigen Services Kosten für Kunden Anforderungen vor einer Kontaktaufnahme mit dem SamsungKundendienstcenter INFORMATIONEN Anschließen und Verwenden eines PCs Installieren Anzeigedauer Autom Aus Kontakt zu Samsung Kontrast Bauteile Benutzerd Taste Bildgröße MagicTune Blau MultiScreen Copyright ÖkoSparmodus Ordnungsgemäße Entsorgung...
  • Seite 95 Index Transparenz Überprüfen des Inhalts Vor dem Anschließen Zurücksetzen Index...
