Topcom WEBR@CER 1104 Schnellinstallationsanweisungen

Vorschau ausblenden
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 45

Quicklinks

Diese Anleitung herunterladen

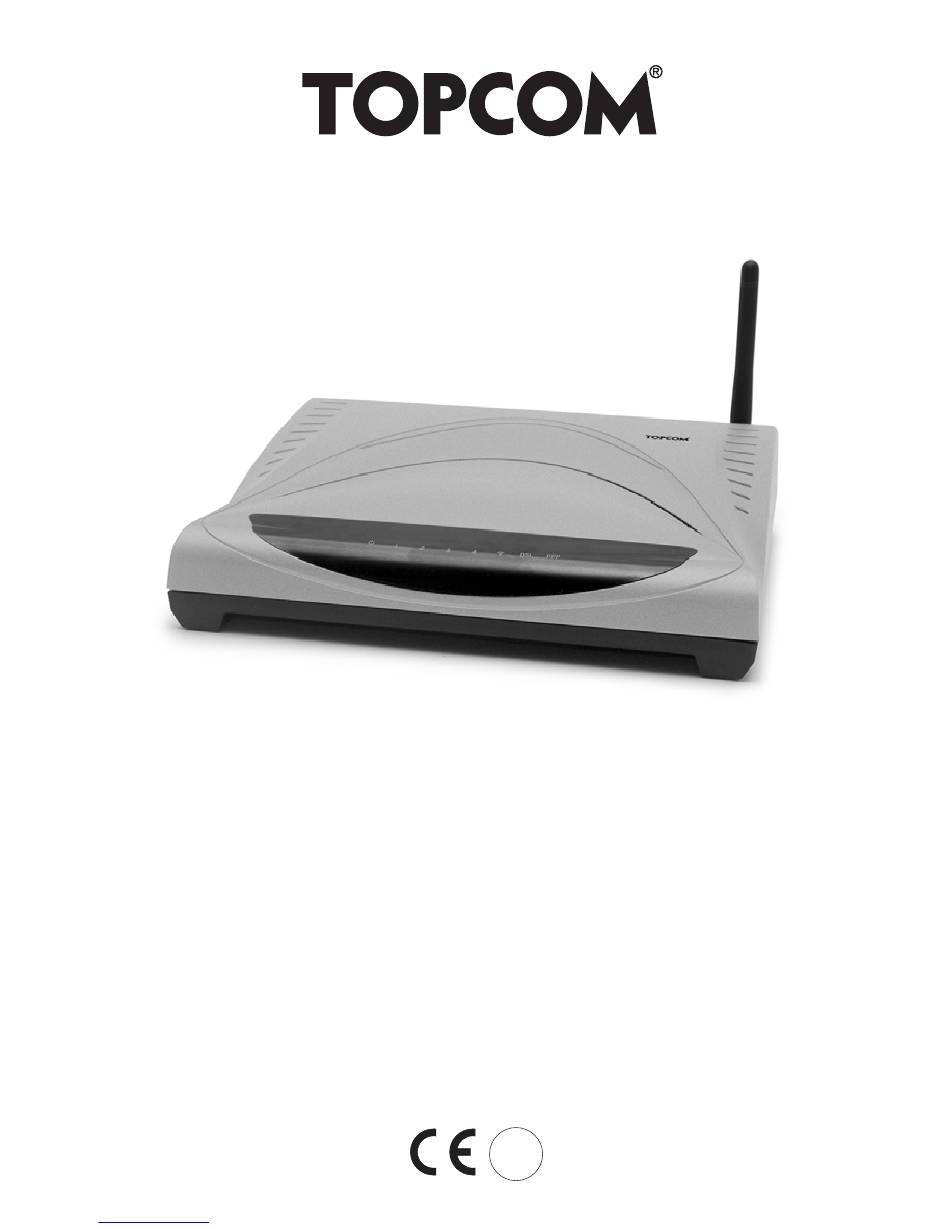

WIRELESS WEBR@CER 1104
QUICK INSTALLATION GUIDE
INSTALLATIE GIDS
GUIDE D'INSTALLATION RAPIDE
SCHNELLINSTALLATIONSANWEISUNGEN
SNABB INSTALLATIONSVÄGLEDNING
GUIDE TIL HURTIG INSTALLATION
HURTIGVEILEDNING
PIKA-ASENNUSOPAS
MANUAL DE USUARIO
MANUAL DO UTILIZADOR
V.1.0
!
Downloaded from
www.Manualslib.com
manuals search engine
loading

Verwandte Anleitungen für Topcom WEBR@CER 1104

Inhaltszusammenfassung für Topcom WEBR@CER 1104

  • Seite 1 WIRELESS WEBR@CER 1104 QUICK INSTALLATION GUIDE INSTALLATIE GIDS GUIDE D’INSTALLATION RAPIDE SCHNELLINSTALLATIONSANWEISUNGEN SNABB INSTALLATIONSVÄGLEDNING GUIDE TIL HURTIG INSTALLATION HURTIGVEILEDNING PIKA-ASENNUSOPAS MANUAL DE USUARIO MANUAL DO UTILIZADOR V.1.0 Downloaded from www.Manualslib.com manuals search engine...
  • Seite 2 Funksjoner beskrevet i denne manualen kan endres uten nærmere informasjon. Tässä ohjekirjassa julkaissut tiedot voivat muuttua ilman ennakkoilmoitusta. As características descritas neste manual são publicadas sob reserva de poderem ser modificadas. This product is made by Topcom Belgium Downloaded from www.Manualslib.com...
  • Seite 44 Topcom Wireless Webr@cer 1104 DIE RÜCKSEITE KONFIGURIEREN DES COMPUTERS, UM ZUM ADSL ROUTER ZU VERBINDEN DIE IP-KONFIGURATION IHRES PCS ÜBERPRÜFEN • WINIPCFG (für Windows 95/98) • IPCONFIG (für Windows 2000/NT) • Windows XP KONFIGURIEREN DES ADSL ROUTERS WIRELESS (DRAHTLOSE) EINSTELLUNGEN...

  • Seite 45: Die Rückseite

    Topcom Wireless Webr@cer 1104 1. DIE RÜCKSEITE DC12V ADSL reset 10/100 AUTO-MDI/MDIX SWITCH • STROMVERSORGUNG: Die Stromversorgungsbuchse muss mit dem 12V DC Netzadapter verbunden werden. --> Die Netzleuchte an der Vorderseite leuchtet, wenn der Netzadapter angeschlossen ist. • ADSL: Die ADSL - Anschlussbuchse muss mit Ihrem ADSL Wandanschluss verbunden werden.
  • Seite 46 Topcom Wireless Webr@cer 1104 Klicken Sie auf die Schaltfläche Eigenschaften und wählen Sie dann den Karteireiter IP ADRESSE. Selektieren Sie Eine IP-Adresse automatisch erlangen.. Topcom Wireless Webr@cer 1104 Downloaded from www.Manualslib.com manuals search engine...

  • Seite 47: Die Ip-Konfiguration Ihres Pcs Überprüfen

    Topcom Wireless Webr@cer 1104 Selektieren Sie dann den Karteireiter DNS Konfiguration um DNS IP-Adresse hinzuzufügen. Selektieren Sie Die DNS-Funktion deaktivieren. Drücken Sie auf OK. Sie haben die Client-Einstellungen beendet. Nachdem Sie auf OK geklickt haben, werden Sie von Windows aufgefordert den Computer neu zu starten. Klicken Sie auf Ja.

  • Seite 48: Windows Xp

    Topcom Wireless Webr@cer 1104 • IPCONFIG (FÜR WINDOWS 2000/NT) Geben Sie im DOS Command IPCONFIG ein und drücken Sie Enter. Die IP-Information Ihres PCs wird wie nachfol- gend angezeigt.. - IPCONFIG / RENEW wird die IP-Adresse, Gateway und DNS erneuern.

  • Seite 49: Konfigurieren Des Adsl Routers

    Topcom Wireless Webr@cer 1104 Der Unterstützungsbildschirm zeigt die IP-Information an. 4. KONFIGURIEREN DES ADSL ROUTERS Wenn Ihr Computer eine gültige IP Adresse hat, können Sie die Routerkonfigurations-Webseite aufrufen. Öffnen Sie den Internet Explorer oder Netscape Navigator und wählen Sie die Adresse: 192.168.1.1 Es erscheint nun das Anmeldefenster.
  • Seite 50 Topcom Wireless Webr@cer 1104 --> Geben Sie den Benutzernamen und das Passwort ein. Die Voreinstellung für den Benutzernamen ist admin und das Passwort ist password. --> Klicken Sie auf OK zum Fortfahren. Sie gelangen nun in das Routermenü mit allen verfügbaren Möglichkeiten:...
  • Seite 51 Topcom Wireless Webr@cer 1104 --> Nun klicken Sie aufLogin Settings (Anmeldeeinstellungen) im Quick Start menu (Schnellstartmenü), um das Anmeldefenster aufzurufen: --> Geben Sie Ihren Benutzernamen und Ihr Passwort Ihres ISP (Internet Service Provider) ein. --> Bitte stellen Sie sicher, dass das Verbindungsprotokoll und die VPI/VCI Einstellungen übereinstimmen.
  • Seite 52 Topcom Wireless Webr@cer 1104 Großbritannien 0 / 38 PPPoA VCMUX Tiscali 0 / 38 PPPoA VCMUX --> Klicken Sie auf "connect" (verbinden) • Die Einstellungen werden automatisch gespeichert. Bitte warten Sie. • Wenn die Einstellungen ordnungsgemäß abgespeichert wurden, wird der Router versuchen, eine Verbindung zum Internet herzustellen.
  • Seite 53 Topcom Wireless Webr@cer 1104 !!! Hinweis !!! Wenn aufgrund falscher Einstellungen keine Verbindung hergestellt werden, erscheint folgendes Fenster im Bildschirm. --> Klicken Sie auf OK, um noch einmal die ISP Einstellungen aufzurufen. --> Sie können Ihre WAN IP Adresse durch klicken auf Overall Status im Status Menü überprüfen:...

  • Seite 54: Wireless (Drahtlose) Einstellungen

    Topcom Wireless Webr@cer 1104 5. WIRELESS (DRAHTLOSE) EINSTELLUNGEN --> Klicken sie auf Wireless im Configuration menu (Konfigurationsmenü), um die Wireless Einstellungen aufzurufen: • SSID: Wählen Sie die SSID für Ihr drahtloses Netzwerk. • Wählen Sie einen Channel(Kanal 1...13) • Enable Closed System verbirgt, wenn aktiviert, die SSID Übertragung.

  • Seite 55: Weitere Einstellungen

    Bitte klicken Sie immer im unteren Fensterbereich auf Apply um die Änderungen zu bestätigen und vergessen Sie nicht, auf Save Changes zu klicken, um die Änderungen abzuspeichern! 7. FIRMWARE UPDATE Steht eine neue Firmware zur Verfügung, wird es auf der Internetseite www.topcom.net unter support - downloads veröffentlicht. --> Bitte laden Sie die Datei auf Ihren Computer.

  • Seite 56: Topcom Garantie

    Topcom Wireless Webr@cer 1104 • Der Router wird nun auf das Update vorbereitet. --> Nun suchen Sie mit Browse nach der Datei, die Sie von der Topcom Internetseite heruntergeladen haben. --> Klicken Sie auf Upload (laden). • Der Router wird nun auf den neuesten Stand gebracht. Dieser Prozess dauert ca. eine Minute.

  • Seite 57: Garantieausschlüsse

    8.3. GARANTIEAUSSCHLÜSSE Schäden oder Mängel, die durch unsachgemäße Handhabung oder Betrieb verursacht wurden, sowohl als auch Defekte, die durch die Verwendung von Nicht-Originalteilen oder die Verwendung von nicht von Topcom empfohlenen Zubehör entstehen, werden nicht von der Garantie abgedeckt. Schnurlose Telefone von Topcom wurden so konstruiert, dass sie ausschließlich mit wiederaufladbaren Batterien funktionieren.Ein durch nicht-wiederaufladbare Batterien verursachter Schaden fällt nicht unter die Garantieleistung.
