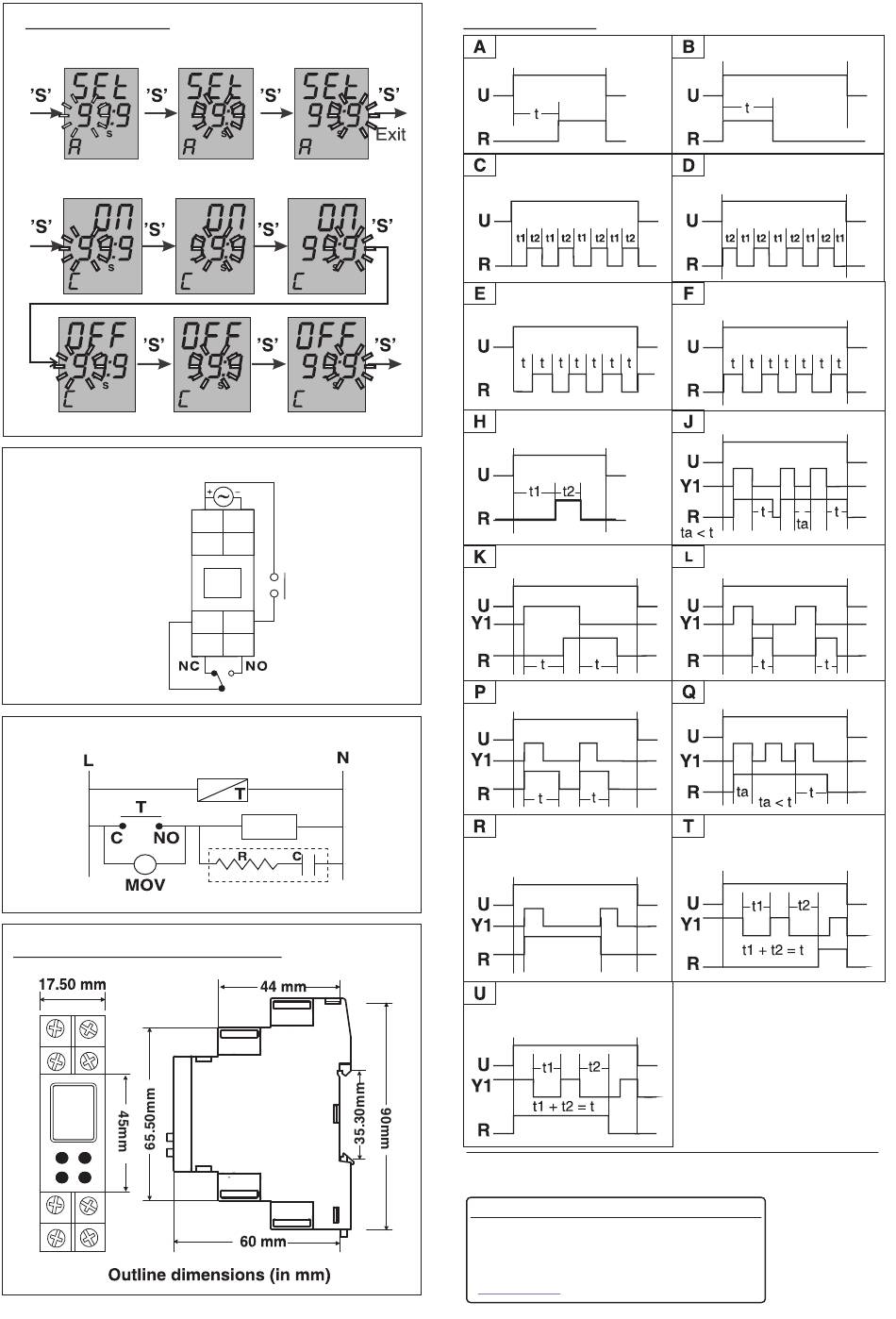

TIME SET MODE
1) für die Zeitfunktion A Ansprechverzögerung
2) z.B. für die Zeitfunktionen z.B. C, D, H
KLEMMENBELEGUNG
ANSCHLUSS DER LAST
MECHANISCHE INSTALLATION
Exit
A1 A2
Steuerkontakt
Steuersignal
15
25
16
18
COM
Last
Dämpfung
ZeitfunktionenI
Ansprechverzögerung
Taktgeber mit
Pausenbeginn
Blinker mit
Pausenbeginn
Ansprechverzögerter
Impulsgeber
Ansprech-/
Rückfallverzögerung
Impulsformer
Toggle-Relais
Addierende
Rückfallverzögerung
(negative Flanke)
Änderungen vorbehalten
Selec Controls Pvt. Ltd., India
Factory Address :
EL-27/1, Electronic Zone, TTC Industrial Area,
MIDC, Mahape, Navi Mumbai - 400 710, INDIA.
Tel. No. : +
91-22-41418468 / 41418452
SELEC GmbH
Tel. No.: +49-30-3011187-0
www.selec.com
Email:
info@selec-europe.com
Einschaltwischer
Taktgeber mit
Impulsbeginn
Blinker mit
Impulsbeginn
Rückfallverzögerung
Impulsformer
(negative Flanke)
Retriggerbarer
Impulsformer
Addierende
Ansprechverzögerung
(negative Flanke)
U = Versorgungsspannung
R = Relaisausgang
Y = Steuersignal
t = Vorwahlzeit
OP461-V01
