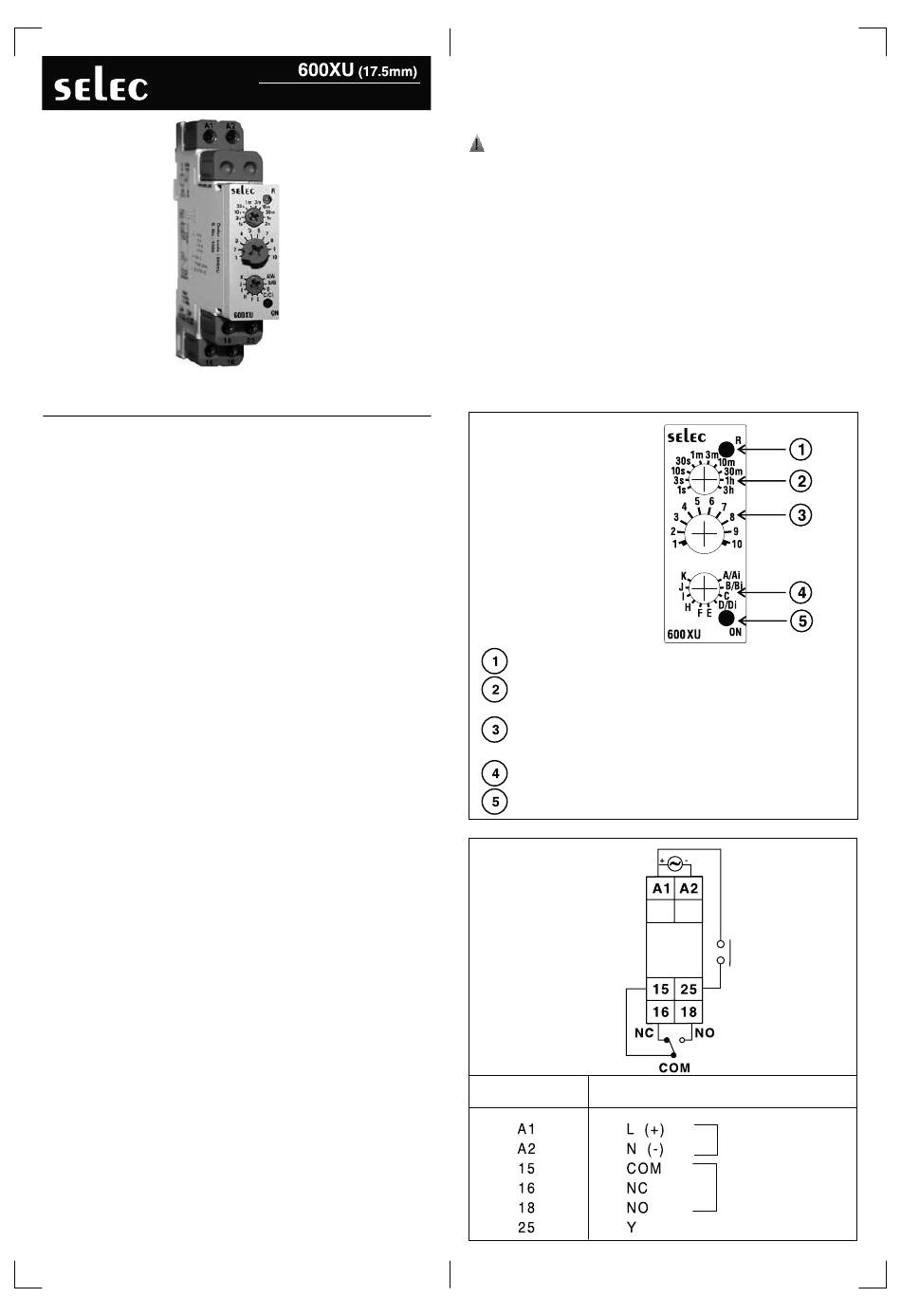

Selec 600XU Bedienungsanleitung

SPEZIFIKATIONEN
VERSORGUNGSSPANNUNG
AUSGANGSKONTAKT
SCHALTLEISTUNG
ZEITBEREICHE
GENAUIGKEIT
BEMESSUNGSLEISTUNG
RESET
MAßE (IN MM)
GEHÄUSE
MONTAGE
TEMPERATUR
LUFTFEUCHTIGKEIT
LEITERQUERSCHNITT
ANZUGSMOMENT
GEWICHT
Bitte heben Sie diese Anleitung auf und lesen sie genau
durch, bevor Sie dieses Gerät benutzen:
Warnung:
1. Dieses Gerät ist ein Betriebsmittel der Schutzklasse II
mit verstärkter Schutzisolierung.
2. Während der Verkabelung und Wartung des Geräts muß die
Versorungsspannung ausgeschaltet sein, um einen
möglichen Stromschlag zu vermeiden. Berühren Sie nicht
die Anschlußklemmen, wenn die Versorgungsspannung
eingeschaltet ist.
3. Bei der Verkabelung ist genau auf die Anschlußbelegung
zu achten.
Bedienungsanleitung
20-240V (50/60Hz)
AC
12-240V
DC
1 Wechsler (SPDT)
NO: 5A @ 250V
AC
NC: 3A @ 250V
AC
0,1 - 1s, 0,3 - 3s,
1 - 10s, 3 - 30s,
0,1 - 1min, 0,3 - 3min,
1 - 10min, 3 - 30min,
0,1 - 1h, 0,3 - 3h
Einstellung: ±5% vom Endwert
Wiederholung: ±0,5%
4VA max.
Rückstellzeit < 100ms
17,5(B) x 90(H) x 60(T)
Selbstverlöschender
Kunststoff
Hutschienenmontage
Betrieb: 0 .. 50ºC
Lagerung: -20 .. 75ºC
bis 95% rF
Starr:
2 2
1 x 4mm - 2 x 2,5mm
Flexibel mit Aderendhülse:
2 2
1 x 2,5mm - 2 x 1,5mm
0,6 .. 0,8Nm
64g
4. Sicherungsschutz: Dieses Gerät hat keine interne
Sicherung. Als Bemessung für eine externe
Sicherung werden 275VDC/1A empfohlen.
VORSICHT
1. Dieses Gerät is nicht für den Außeneinsatz bestimmt.
2. Die installierten Leitungen sind für eine Temperatur
von 75°C auszulegen.
3. Der Ausgang darf nicht über die spezifizierten Werte
belastet werden.
4. Vermeiden Sie den Eintritt von Staub und den Kontakt
von leitenden Materialien mit der internen Schaltung
des Geräts.
5. Säubern Sie das Gerät mit einem weichen Tuch.
Verwenden Sie keine organischen Lösungsmittel wie
Isopropylalkohol zum Reinigen.
BESCHREIBUNG
DER ANZEIGEN &
BEDIENELEMENTE
Grüne LED für aktiven Relais-Ausgang
Wahlschalter für Einstellung des Zeitbereichs
(Der Skalenwert repräsentiert den Maximalwert des Zeitbereichs)
Wahlschalter für Einstellung der Zeit
(10 entspricht dem Maximalwert des eingestellten Zeitbereichs)
Wahlschalter für Einstellung der Zeitfunktion
Rote LED für anliegende Versorgungsspannung
ANSCHLUSS-
BELEGUNG
KLEMME
Steuerkontakt
Y1
BESCHREINUNG
Versorgungs-
spannung
Relaisausgang
Steuerkontakt
