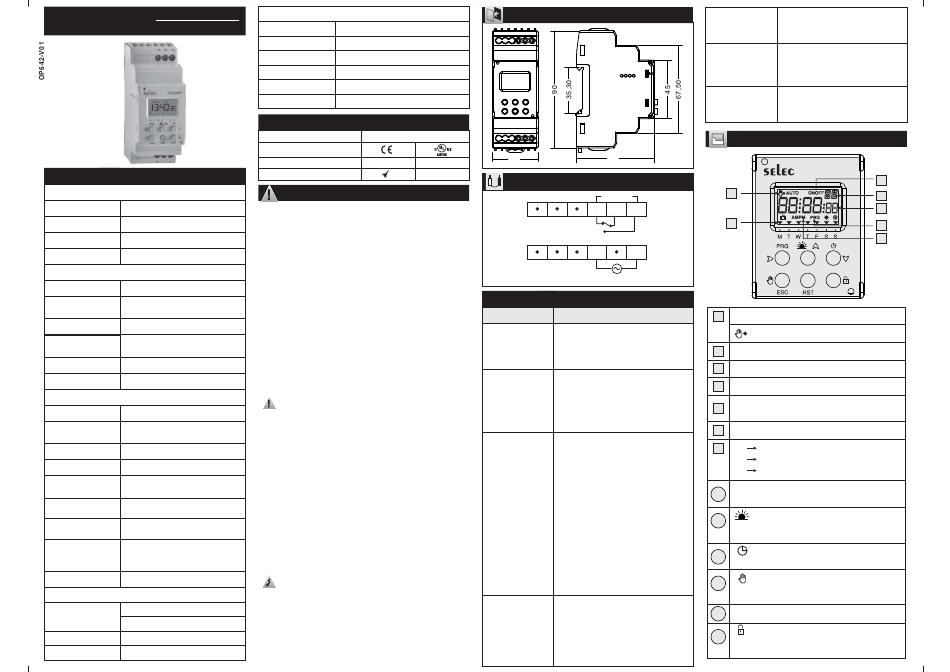

Selec ATS2M1-1-16A-230V Bedienungsanleitung

selec
ATS2M1-1-16A-230V
Bedienungsanleitung
SPEZIFIKATIONEN
VERSORGUNG
±
Spannung
230V AC 10%
Frequenz
50-60Hz
Leistungsaufnahme +9 Watt bei 252 VAC
Batterie Sicherung 10 Jahre
AUSGANG RELAIS
Kontakt 1C/O (SPDT)
Schaltleistung
16A(NO) & 16A(NC) @ 250V AC
(ohmsche Last)
Material Kontakt AgSnO ²
Max. Schaltstrom 16A
4
Lebensdauer elektr. 5x10 Vorgänge
7
Lebensdauer mech. 1x10 Vorgänge
FUNKTIONEN
Funktionszeitraum 1 Woche
Relay ON at calculated Sunset &
Programm
Relay OFF at calculated Sunrise
Anzeige Text LCD (ohne Hintergrndbeltg.)
Textzeichenhöhe 5,07mm(hh:mm) & 3,39mm(ss)
Minimale
1s
Einstellung
Auswahl von 12-(am/pm) oder
Uhr
24-Stunden aAnzeige
5 Keys with 1 recessed
Tasten
reset button
automatisch /
Relais Betriebsart
dauerhaft Überschreiben AN (ON)
dauerhaft Überschrben AUS(OFF)
RTC Genauigkeit 15min pro Jahr @ 25ºC
UMWELT
Betrieb: 0º - 50ºC
Temperatur
Lagerung: -20º - 70ºC
Luftfeuchtigkeit
10% - 95% rF
II
Schutzklasse
MECHANISCH
Montage
Hutschiene
Anschlussart Klemmschraube 16A Nennwert
5 (L, N, NO, COM, NC)
Anzahl Anschlüsse
Abmessungen 60mm x 35mm x 90mm
Schutzklasse
IP20
Gewicht 105g
BESTELLINFORMATION
ProduKt Zertifizierung
_ _
ATS2M1-1-16A-230V
_
ATS2M1-1-16A-230V-CE
SICHERHEITSVORKEHRUNGEN
Alle sicherheitsrelevanten Codierungen, Symbole und
Anweisungen, die in dieser Betriebsanleitung oder auf dem
Gerät erscheinen, müssen strikt befolgt werden, um die
Sicherheit des Bedienpersonals und des Gerätes zu
gewährleisten.
Wenn das Gerät nicht in der vom Hersteller
angegebenen Weise verwendet wird, kann es den Schutz
des Geräts beeinträchtigen. Wenn das Gerät physisch
beschädigt ist, verwenden Sie es nicht.
Lesen Sie vor der Installation und dem Betrieb des
Gerätes die Anleitung vollständig.
Die Timerfunktionen und das eingestellte Programm
werden durch eine Batterie gesichert. Wenn die Lebens-
dauer der Batterie abläuft, wird die Anzeige unregelmäßig
oder kann nicht mehr funktionieren. Die Batterie kann vom
Benutzer nicht gewechselt werden.
Durch Brand / Explosion oder dem Auslaufen einer
Batterie, kann es zu schweren Verletzungen kommen.
Batterie nicht die Plus- und Minuspole kurzschließen,
wieder aufladen, zerlegen, verformen durch übermäßiges
Aufbringen von Druck, oder Feuer aussetzen.
:
ACHTUNG
1. Dieses Gerät, das als Einbaugerät ausgeführt ist, wird
nach Installation normalerweise Teil des Hauptbedien-
feldes und die Klemmen sind für den Endbenutzer nicht
mehr zugänglich.
2. Die Leiter dürfen nicht mit dem internen Schaltkreis des
Geräts in Berührung kommen, da es sonst zu einem
Sicherheitsrisiko kommen kann, das wiederum die
Lebensdauer gefährden oder führt zu einem elektrischen
Schlag.
3. Zum "EIN" / "AUS"-Schalten sollte ein Leistungsschalter
oder Netzschalter installiert werden. Dieser sollte für den
Bediener zugänglichen sein.
4. Induktive Laten sollten mit Enstörern ausgestattet sein.
5. Der Einsatz von Schützen wird empfohlen, wenn die
Belastung die Schaltleistung übersteigt.
WARNUNG :
1. Um die Gefahr eines Stromschlags zu vermeiden, muss
die Stromversorgung des Geräts während der Verdrahtung
ausgeschaltet bleiben.
2. Die Verdrahtung sollte streng nach dem Klemmenplan
mit kurzen Anschlüssen erfolgen. Stellen Sie sicher, dass
alle Anschlüsse korrekt sind.
3. Um elektromagnetische Störungen zu vermeiden, sind
kurze Drähte mit ausreichender Leistung und gleich
großen Windungen zu verwenden.
ABMESSUNGEN (in mm)
35 60
KLEMMENBELEGUNG
RELAY
16 15 18
NC COM NO
N L
230V AC
FUNKTIONEN BETRIEB
FUNKTION BESCHREIBUNG
Ermöglicht die Einstellung des akt.
Datums über den Tag, Minuten
Einstellen der Uhr
und Sekunden.
(24 Std. / 12 Std. Anzeige)
Einstellung Längen- & Breitengrad
des Standortes, Zeitzone gemäß UTC
Einstellen der
erste Ziffer wird angezeigt:
Längen- und
Breitengrad: 0 für Nord & - für Süd
Breitengrade,
Längengrad: 0 für Ost & - für West
Zeitzonen
Höhe
Einstellung Sommer- Winterzeit
gemäß:
NA: keine Zeitverschiebung
EURO: +1hr letzer Sonntag März)
-1hr (letzter Sonntag Okt.)
USA: +1hr (2. Sonntag März)
Einstellen
-1hr (1. Sonntag November)
Sommer-
BRL: +1hr (3. Sonntag Okt)
Winterzeit
-1hr (3. Sonntag Februar)
AUS: +1hr (1. Sonntag Okt)
-1hr (1. Sonntag April)
MEX: +1hr (1. Sonntag April)
-1hr (letzter Sonntag Okt)
MIEA: ´ +1hr (letzter Freitag März)
-1hr (letzter Freitag Okt)
Benutzer kann die gewünschte obige
Option auswählen.
Einstellung und Verschiebung der
Einstellen
aktuellen Sonnenaufgangs-, Sonnen-
Sonnenaufgang &
untergangszeiten, wenn benötigt:
Sonnenuntergang
Verschiebungsbereich: -59 - +59min
Dämmerungs-
Anzeige:
einstellungen)
POS: +ve Verschiebg (addiert Min.)
NEG: -ve Verschiebg (subtrahiert Min.)
Auswahl und Einstellung des
Einstellen des
Wochentages für den Betrieb
Wochentages
Betrieb
dauerhaftes Über-
Einstellung und Überschreibung
schreiben ON /
des Steuerausgangs AN/AUS
dauerhaftes Über-
unabhängig des Programms.
schreiben OFF
Verringelung / Entsperrung der
Tastensperre
Einstellungen mit
ENT-Taste 3x drücken
BESCHREIBUNG DER FRONTSEITE
ATS2M1
3
1
7
4
2
5
6
/
8 9 10
11 12 13
ENT
Auto: automatischer Betrieb
1
: dauerhaftes Überschreiben der Einstellgen
Anzeige Wochentag
2
Anzeige Relais AN/AUS (ON/OFF)
3
Anzeige Std./Min./Sek. (hh:mm:ss)
4
Anzeige Betrieb Programm-Modus
5
Anzeige AM/PM
6
7 LB gesperrt & Batterie Betrieb
L gesperrt & Hilfsbetrieb
B ungesperrt & Batterie Betrieb
Taste Programmierg - Eingabe Ortseinstellungen
8
(nach rechts - im Programmiermodus)
Taste - zur Eingabe von Sonnenaufgang/
9
Untergang & Verschiebungeinstellungen
(Wert erhöhen Taste - im Programmiermodus)
Taste - Einstellung der Uhr
10
(Wert verringern Taste - im Programmiermodus
Taste - lang um zwischen Auto/Manual-
11
Modus zu wechseln
(Escape Taste - im Programmiermodus )
RST Taste - Zurücksetzen auf Werkseinstellgen
12
Taste - zum Sperren / Entsperren aller
13
Tasten
(Enter Taste - im Programmiermodus )
)
