Inhaltszusammenfassung für Anthem STR

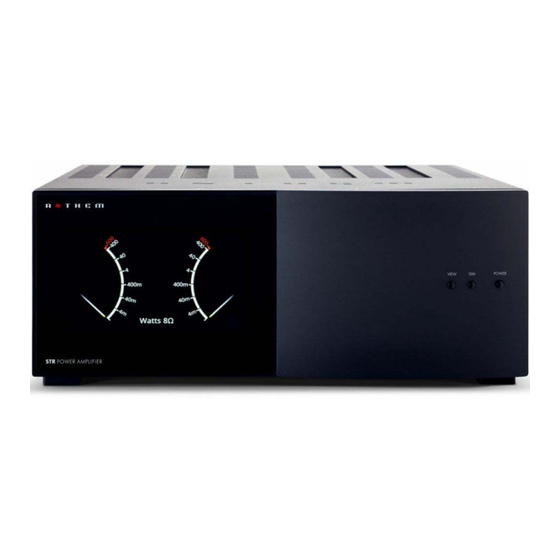

- Seite 1 S TR POWER AMPLIFIER Bedienungsanleitung...
-
Seite 2: Wichtige Sicherheitshinweise
ACHTUNG! STROMSCHLAGRISIKO! GERÄT BITTE NICHT ÖFFNEN! ACHTUNGSHINWEIS: UM DAS RISIKO EINES STROMSCHLAGES GERING ZU HALTEN, DÜRFEN SIE DIE GERÄTE-AB- DECKUNG BZW. -RÜCKWAND NICHT ENTFERNEN. IM GERÄT BEFINDEN SICH KEINE VOM BENUTZER WART- BZW. REPARIERBAREN TEILE. LASSEN SIE SERVICEARBEITEN STETS VON QUALIFIZIERTEM PERSONAL AUSFÜHREN. DAS BLITZZEICHEN IN EINEM GLEICH- DAS AUSRUFEZEICHEN IN EINEM SCHENKELIGEN DREIECK SOLL DEN BE-... - Seite 3 WARNHINWEIS: Zur Verringerung des Risikos von Bränden und Stromschlägen dürfen Sie dieses Gerät nicht Regen bzw. Feuchtigkeit aussetzen. Vermeiden Sie es, dieses Gerät an Stellen zu platzieren, wo Fremdgegenstän- de auf dieses fallen können und/oder wo es tropfenden oder spritzenden Flüssigkeiten ausgesetzt sein kann. Sie dürfen Folgendes nicht auf diesem Gerät abstellen: •...
- Seite 5 Gesundheit verhindert und der negative Einfluss auf die Umwelt auf einem Minimum gehalten. Damit leisten Sie einen Beitrag zum Schutz, zur Erhaltung und zur qualitativen Verbesserung der Umwelt. Anthem und alle mit Anthem verbundenen Partner übernehmen keine Verantwortung für den Fall, dass ein Benut- zer irgendwelchen Erfordernissen nicht gerecht wird. Anthem, AnthemLogic, ARC, Sonic Frontiers, and Paradigm sind Warenzeichen bzw. ein-getragene Warenzeichen der Paradigm Electronics Inc.
-
Seite 6: Inhaltsverzeichnis
T A B L E O F C O N T E N T S EINLEITUNG 1.1. Vor dem Geräteanschluss ....1 1.2. Hinweise zur Gerätenutzung ... . 1 1.3. -
Seite 7: Vor Dem Geräteanschluss
Niveau, ausgezeichnete Bauteile und Fertigungstechniken, innovative Funktionen und eine intuitive Ergonomie zur Anwendung kommen. Wir sind überzeugt davon, dass der Einschluss von Anthem-Geräten in Ihr System dazu führen wird, dass die Freude beim Anhören von Aufnahmen zukünftig größer sein wird. -
Seite 8: Frontplatte
1.3. FRONTPLATTE Display Einschaltung des Displays und Setup-Menü-Zugriff Helligkeitseinstellung für Display und Menüauswahl-Bestätigung Einschaltung bzw. Ausschaltung des Gerätes... -
Seite 9: Rückwand
1.4. RÜCKWAND Chassis-Erdungsschraube Netzsteckerbuchse (Typ: IEC C18) Sicherungen für Verstärkerkanäle Unsymmetrische RCA-Eingänge Symmetrische XLR-Eingänge Lautsprecherklemmen 5V...24V-WS/GS-Triggereingang Buchse für Triggerdurchleitung für Verkettung (Daisy-Chaining) Schalter zur Aktivierung/Deaktivierung der Audiosignalerkennung Schalter zur Aktivierung/Deaktivierung der Triggersteuerung Buchse für Firmware-Upgrades über USB-Stick... -
Seite 10: Eingangsanschlüsse
Vorverstärker im Heimtheater-Bypass-Modus zum Einsatz kommt, wo die Quelle einen Lautstärkeregler, aber keinen eigenen Triggerausgang hat. Zum Beispiel: Im normalen Betrieb würde zwischen dem STR-Vorverstärker und dem STR-Leistungsverstärker eine Triggersteuerung genutzt. Wenn sich aber der STR-Vorverstärker im Standby- Zustand mit wirksam werdendem HT Bypass befindet, schaltet die Audiosignalabtastung den STR-Leistungsverstär-... -
Seite 11: Setup
3.1. SETUP Ihr STR-Leistungsverstärker bietet mehrere Optionen für die Anzeige von Informationen. Um auf das Setup zuzugreifen, drücken Sie die VIEW-Taste und dann die DIM-Taste. Zum Navigieren befolgen Sie bitte die Informationen, die in der Hilfezeile am unteren Rand des Displays angezeigt werden: Speaker Impedance for Meter Display Wählen Sie aus 8 Ω, 4 Ω oder 2 Ω in Abhängigkeit von der Frage aus, was dem Nennwert Ihres Lautsprecher am... -
Seite 12: Firmware-Update
3.2. FIRMWARE-UPDATE Die Betriebs- und die Displayeigenschaften des STR-Leistungsverstärkers werden durch Firmware gesteuert. Um die höchste Leistungsfähigkeit und die neuesten Leistungsmerkmale bzw. -funktionen des Geräte zur Verfügung zu haben, müssen Sie absichern, dass die neueste Firmware-Version auf Ihrem Gerät installiert ist. -
Seite 13: Gerätebedienung
4.1. GERÄTEBEDIENUNG Während des Einschaltens und des Ausschaltens erzeugt das Gerät ein Klickgeräusch, was ganz normal ist. Die Anzeigenadel der Leistungsmesseinheit zeigt die momentanen Spitzenwerte im Signal an. Da sich die Anzeige- nadel möglicherweise zu schnell bewegt, um Spitzenwerte überhaupt wahrnehmen zu können, gibt es auch Spit- zenwerthalteanzeigen, welche den Spitzenwert über einen längeren Zeitraum anzeigen. -
Seite 14: Geräteinformationen
4.2. GERÄTEINFORMATIONEN Zur Sichtung der Geräteinformationen und des Gerätestatus drücken Sie die VIEW-Taste. Wenn Sie die VIEW-Taste erneut drücken, geht das Gerät auf die Anzeige der Messeinheit zurück. Es werden die Einstellungen des an der Rückwand befindlichen On-Mode-Schalters zusammen mit der Firmware- Version und dem Status verschiedener Betriebszustände aufgezeigt. Wenn ein Fehler erkannt wird, erscheint am unteren Ende des Leistungsmesseinheit-Displays automatisch eine entsprechende Meldung. - Seite 19 Audio Components Vertriebs GmbH Harderweg 1 22549 Hamburg Telefon 040 / 40 11 303 - 80 info@audio-components.de +1 905-564-1994 www.anthemAV.com MAN0151 15-09-2017...
