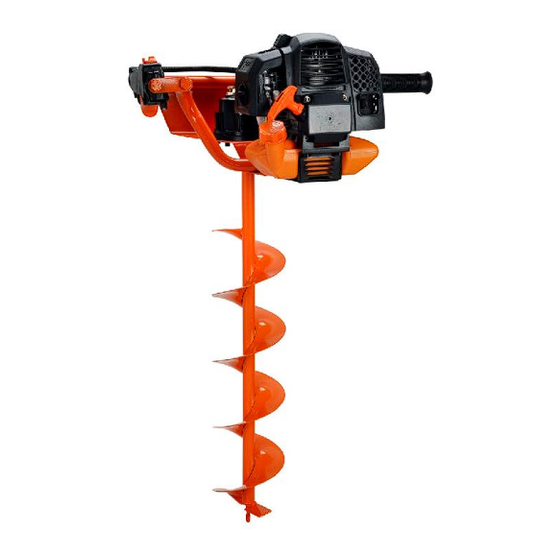

Fuxtec FX-EB152 Bedienungsanleitung
Benzin-erdlochbohrer
Vorschau ausblenden
Andere Handbücher für FX-EB152:
- Original bedienungsanleitung (103 Seiten) ,
- Bedienungsanleitung (201 Seiten) ,
- Bedienungsanleitung
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für Fuxtec FX-EB152
Inhaltszusammenfassung für Fuxtec FX-EB152

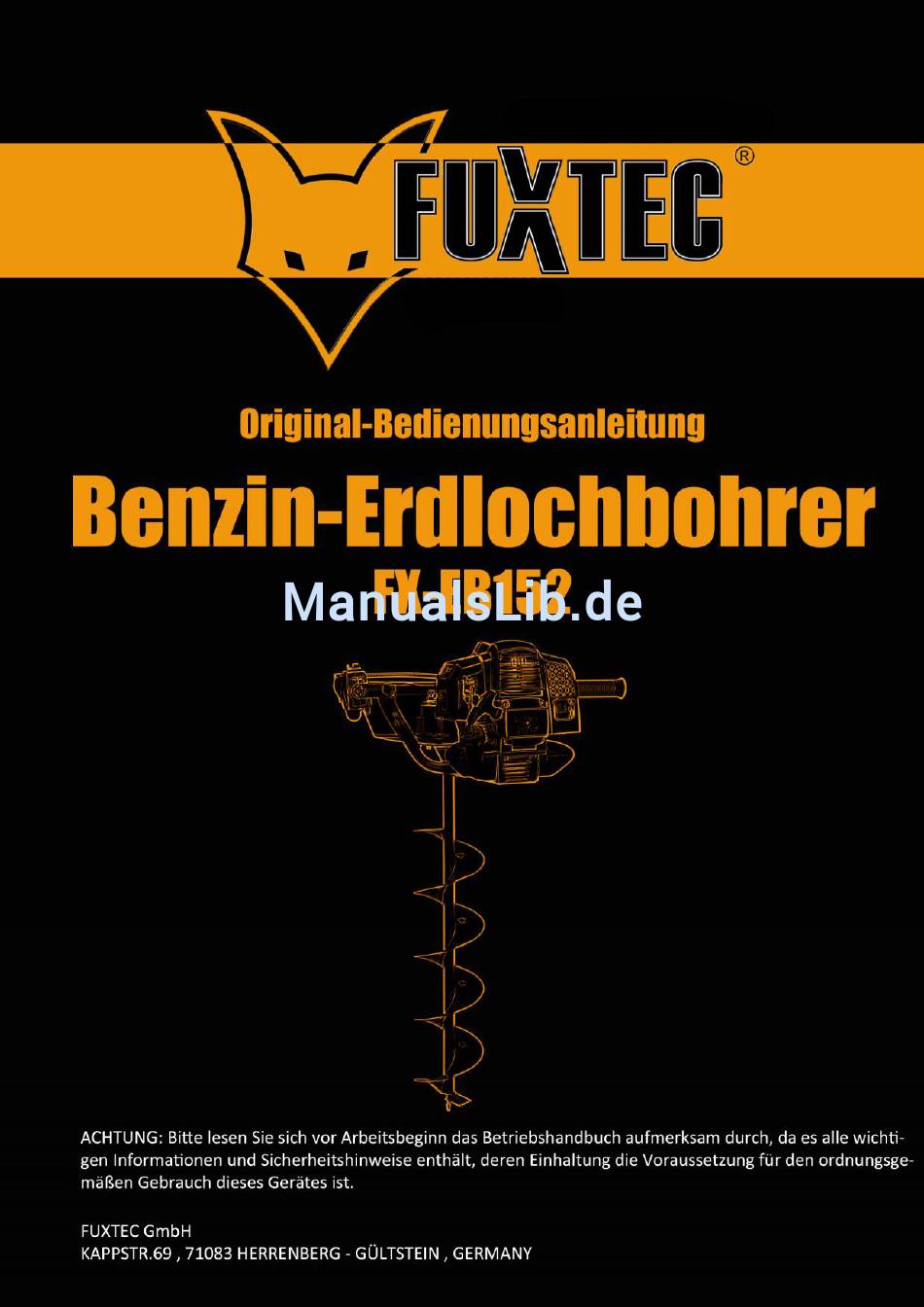

- Seite 1 Original Bedienungsanleitung FUXTEC FX-EB152_rev04...
- Seite 2 Benzin-Erdlochbohrer FX-EB152 Bj2014 Ihr neues Gerät wurde entwickelt und konstruiert, so dass es FUXTEC hohen Ansprüchen genügt, wie die einfache Bedienung und Benutzersicherheit. Ordentlich behandelt wird Ihnen dieses Gerät auf Jahre hinaus gute Dienste erweisen. WARNUNG: Um das Risiko von Verletzungen zu verringern, muss der Benutzer diese Anleitung lesen und verstehen, bevor das Gerät in Betrieb genommen wird.
-
Seite 3: Inhaltsverzeichnis
Original Bedienungsanleitung FUXTEC FX-EB152_rev04 INHALTSVERZEICHNIS TECHNISCHE DATEN....................4 SYMBOLE UND SICHERHEITSHINWEISE AUF DER MASCHINE ......5 BESTIMMUNGSGEMÄßER GEBRAUCH UND ALLGEMEINE SICHERHEITSHINWEISE....................8 HINWEISE FÜR ZUBEHÖRTEILE................11 HINWEISE ZUM ARBEITEN MIT BOHRWERKZEUGEN..........12 BAUTEILÜBERSICHT....................13 MONTAGE DER BOHRAUFSÄTZE ................14 BETANKEN .........................15 KALTSTART DER MASCHINE ...................17 10. WARMSTART DER MASCHINE .................18 11. -
Seite 4: Technische Daten
Original Bedienungsanleitung FUXTEC FX-EB152_rev04 Wir sind bestrebt unsere Produkte laufend zu verbessern. Daher können sich technische Daten und Abbildungen ändern! 1. Technische Daten FX-EB152 Motor luftgekühlt; 2-Takt Hubraum 52cm Maximale Ausgangsleistung (kW) 2.2kW / 7.500min (in der Übereinstimmung mit ISO 8893) Höchstgeschwindigkeit des Motors... -
Seite 5: Symbole Und Sicherheitshinweise Auf Der Maschine
Original Bedienungsanleitung FUXTEC FX-EB152_rev04 2. Symbole und Sicherheitshinweise auf der Maschine WARNUNG! UNSACHGEMÄßE BEDINGUNG KANN ZU ERNSTHAFTEN VERLETZUNGEN FÜHREN LESEN UND VERSTEHEN SIE DIESE BEDIENUNGSANLEITUNG VOR DEM GEBRAUCH. IMMER GEHÖRSCHUTZ TRAGEN IMMER AUGENSCHUTZ TRAGEN TRAGEN SIE FUSSSCHUTZ. TRAGEN SIE HANDSCHUHE（Scharfe Kante!）. - Seite 6 Original Bedienungsanleitung FUXTEC FX-EB152_rev04 NICHT RAUCHEN UND OFFENE FLAMMEN AM GERÄT WARNUNG: GEFAHR VOR HEISSEN BAUTEILEN SCHALTEN SIE IMMER DIE MASCHINE AUS UND STELLEN SIE SICHER, DASS DAS BOHRWERKZEUG GESTOPPT IST, BEVOR SIE ES SÄUBERN, ENTFERNEN ODER JUSTIEREN. WARNUNG: ABGASE DIESES PRODUKTS ENTHALTEN CHEMIKALIEN DIE ZU KREBS, GEBURTSSCHÄDEN...
- Seite 7 Original Bedienungsanleitung FUXTEC FX-EB152_rev04 Karpaltunnelsyndrom nicht ausschließen. Langzeit- und regelmäßigen Nutzern wird daher empfohlen, den Zustand Ihrer Hände und Finger genau zu beobachten. Suchen Sie unverzüglich einen Arzt auf, falls eines der obigen Symptome auftauchen sollte. Das Betriebsgeräusch des Werkzeugs kann Ihr Hörvermögen beschädigen.
-
Seite 8: Bestimmungsgemäßer Gebrauch Und Allgemeine
Original Bedienungsanleitung FUXTEC FX-EB152_rev04 3. Bestimmungsgemäßer Gebrauch und allgemeine Sicherheitshinweise Bestimmungsgemäße Verwendung Dieser benzinbetriebene Erdbohrer ist ausschließlich zum Bohren von kreisförmigen Löchern in Erdboden (Lehm, Muttererde, Sand, o.ä.) bestimmt. Dies können z.B. Löcher zum Pflanzen von kleinen Bäumen, Löcher zum Setzen von Zaunpfählen o.ä. sein. Der benzinbetriebene Erdbohrer darf nur in der senkrechten Position (Bohrer nach unten) verwendet werden. - Seite 9 Original Bedienungsanleitung FUXTEC FX-EB152_rev04 dass Beine und Füße umfassend geschützt werden, um sich vor fliegenden Gegenständen während des Betriebes zu schützen ● Prüfen Sie die gesamte Maschine auf lose Teile (Schraubenmuttern, Bolzen, Schrauben, usw.). Warten oder ersetzen Sie diese falls erforderlich, bevor Sie die Maschine verwenden.
- Seite 10 Original Bedienungsanleitung FUXTEC FX-EB152_rev04 der damit arbeitenden Person führen ● Sichern Sie das Gerät beim Transport gut, um Verlust des Kraftstoffs, Schäden am Gerät und Verletzungen zu verhindern. Demontieren Sie immer vor dem Transport den Bohreraufsatz ● Bei Maschinen mit einer Kupplung, kontrollieren Sie regelmäßig, dass der Bohrer aufhört sich zu drehen, wenn der Motor im Leerlauf läuft...
-
Seite 11: Hinweise Für Zubehörteile
Original Bedienungsanleitung FUXTEC FX-EB152_rev04 4. Hinweise für Zubehörteile ● Stellen Sie sicher, dass Ihr Produkt nur mit originalen Zubehörteilen ausgestattet wird. Verwenden Sie dafür ausschließlich Originalteile, welche vom Hersteller vorgeschrieben sind. Der Gebrauch aller anderen Zusatzgeräte oder Zubehörteile kann Verletzungen der Benutzer und Beschädigen von Maschine verursachen ●... -
Seite 12: Hinweise Zum Arbeiten Mit Bohrwerkzeugen
Original Bedienungsanleitung FUXTEC FX-EB152_rev04 5. Hinweise zum Arbeiten mit Bohrwerkzeugen Die Maschine kann mit verschiedenen Durchmessern von Bohrern betrieben werden. Für das vorliegende Gerät können Durchmesser von 60mm bis 300mm verwendet werden. Der Gebrauch anderer als vom Hersteller freigegebenen Bohrern mit dieser Maschine ist verboten. -
Seite 13: Bauteilübersicht
Original Bedienungsanleitung FUXTEC FX-EB152_rev04 6. Bauteilübersicht 1. Handgriff 9. Tank 2. Bohrgetriebe 10. Gashebelsperre 3. Entlüftungsventil 11. Start/Stoppschalter 4. Schutzstütze 12. Zündkerze 5. Gasgriff 13. Luftfilterabdeckung 6. Seilzugstarter 14. Chokehebel 7. Bohraufsatz 15. Primerpumpe 8. Tankverschluss 16. Schalldämpfer... -
Seite 14: Montage Der Bohraufsätze
Original Bedienungsanleitung FUXTEC FX-EB152_rev04 7. Montage der Bohraufsätze Setzen Sie den Bohraufsatz (A) auf die Antriebswelle (B). Verbinden Sie den Bohrer mittels der mitgelieferten Schraube (C) und mit der Antriebswelle (B) des Getriebes und verschrauben Sie diese mit der Mutter (D). -
Seite 15: Betanken
Original Bedienungsanleitung FUXTEC FX-EB152_rev04 8. Betanken KRAFTSTOFF UND 2-TAKT ÖL Benutzen Sie unverbleites Benzin mit 2-Takt-Motoröl im Verhältnis von 40:1. Während der ersten Arbeitsvorgänge kann ein Mischungsverhältnis von 25:1 gewählt werden, um alle Maschineteile zunächst optimal zu schmieren. WARNUNG: Benutzen Sie nie reines Benzin in Ihrer Maschine. Dieses verursacht dauerhaften Motorschaden und schließt die Gewährleistung des Herstellers für dieses... - Seite 16 Original Bedienungsanleitung FUXTEC FX-EB152_rev04 Tankdeckel WARNUNG max. Füllstand Benzin ist hoch entzündlich und kann bei Funken zur Explosion führen Betanken nur in gut belüfteten Räumen und den Motor vor Befüllung abkühlen lassen. Das Rauchen und offenes Feuer wie jegliche Funken müssen vermieden werden während des Betankens...
-
Seite 17: Kaltstart Der Maschine
Original Bedienungsanleitung FUXTEC FX-EB152_rev04 9. Kaltstart der Maschine Stellen Sie die Maschine auf eine feste und flache Oberfläche. Schieben Sie den Motor-Stoppschalter in die Startposition „1“. Stellen Sie den Hebel für die Startklappe (Choke) nach oben auf „KALT START“ Drücken Sie die Vergaser-Pumpe ca. 8-10mal (bis Benzin in der Leitung fließt) Ziehen Sie das Starterseil mit einem kurzen Hub heraus, bis Widerstand spürbar ist... -
Seite 18: Warmstart Der Maschine
Original Bedienungsanleitung FUXTEC FX-EB152_rev04 ANMERKUNG: Ziehen Sie immer das Starterseil gerade heraus. Das schräge Ziehen des Starters lässt das Seil an der Öse reiben. Der Schrägzug, kann zum Ausfranzen oder Bruch des Starterseilzuges führen. Halten Sie immer den Starterhandgriff fest, wenn sich das Seil zurückzieht. -
Seite 19: Wartungsplan
Original Bedienungsanleitung FUXTEC FX-EB152_rev04 Wartungsplan Regelmäßige Überprüfungen und Einstellungen müssen durchgeführt werden, um sicherzustellen, dass der Benzin-Motor seine Leistung behält. Die regelmäßige Wartung sorgt auch für eine langfristige Lebensdauer. Siehe folgende Tabelle für den regelmäßigen Wartungszyklus. Wartungszyklus Jeden Jede 3... -
Seite 20: Reinigung Des Luftfilters
Original Bedienungsanleitung FUXTEC FX-EB152_rev04 Reinigung des Luftfilters VORSICHT: Lassen Sie nie den Motor ohne den Luftfilter laufen. Ein schmutziger Luftfilter drückt auf die Motorleistung, erhöht den Benzinverbrauch und erschwert den Start. Falls Sie ein Verlust von Motorleistung bemerken: Entfernen Sie die Schraube auf der Filterabdeckung und nehmen Sie den Filter heraus. -
Seite 21: Einlagerung Der Maschine
Original Bedienungsanleitung FUXTEC FX-EB152_rev04 Einlagerung der Maschine WARNUNG: Wenn Sie diese Schritte nicht befolgen, kann Belag im Vergaser entstehen. Dadurch wird ein späteres Starten schwierig und dauerhafte Schäden verursacht 1. Führen Sie alle allgemeinen Wartungen durch, die im Wartungsabschnitt Ihres Benutzerhandbuches empfohlen werden. -
Seite 22: Fehlerbehebung
Original Bedienungsanleitung FUXTEC FX-EB152_rev04 Fehlerbehebung 1. Schwierigkeiten bei Inbetriebnahme Situation Ursache Lösung Säubern Sie die Zündkerze. Kohleablagerung zwischen den Zündkerze Einstellung des Dioden der Zündkerze Spaltes 0.6~0.7mm, Kein Ersetze die Zündkerze Zündfunke Zündspule defekt Ersetzen Sie die andere Schwungrad-Magnet zu schwach Zündspule bzw. -
Seite 23: Kundendienst
Original Bedienungsanleitung FUXTEC FX-EB152_rev04 Wenn keine Fehlerbehebung das Problem löst, wenden Sie sich an Ihren Fachhändler oder direkt an den Hersteller. Verwenden Sie ausschließlich vom Hersteller freigegeben Originalteile, da ansonsten ein Gefährdungsrisiko entsteht. Kundendienst Lassen Sie Ihr erworbenes Gerät nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. -
Seite 24: Eg-Konformitätserklärung
EG-Richtfaden Geräuschemission (2000/14/EWG & 2005/88/EC) Test Spezifikationen EN ISO12100:2010 Herstellerunterschrift/Datum: Melanie Gumprecht, 31.05.2014 Name und Anschrift der Tim Gumprecht Person, die berechtigt ist, die FUXTEC GMBH - KAPPSTRAßE 69, 71083 HERRENBERG, technischen Unterlagen, die in GERMANY der Gemeinschaft ansässig ist zusammenzustellen;... - Seite 25 Original Bedienungsanleitung FUXTEC FX-EB152_rev04...
