2 Montage

2.2.6 Vorspannung

Vorgespannt
ausgelieferte
Kompensatoren
8
Alle Normalkompensatoren sind mit 50 % der
Dehnungsaufnahme vorgespannt einzubau-
en (für wärmeführende Leitungen Baulänge
plus 50 % und für kälteführende Leitungen
Baulänge minus 50 % Dehnung).
Wird bei wärmeführenden Leitungen nicht bei

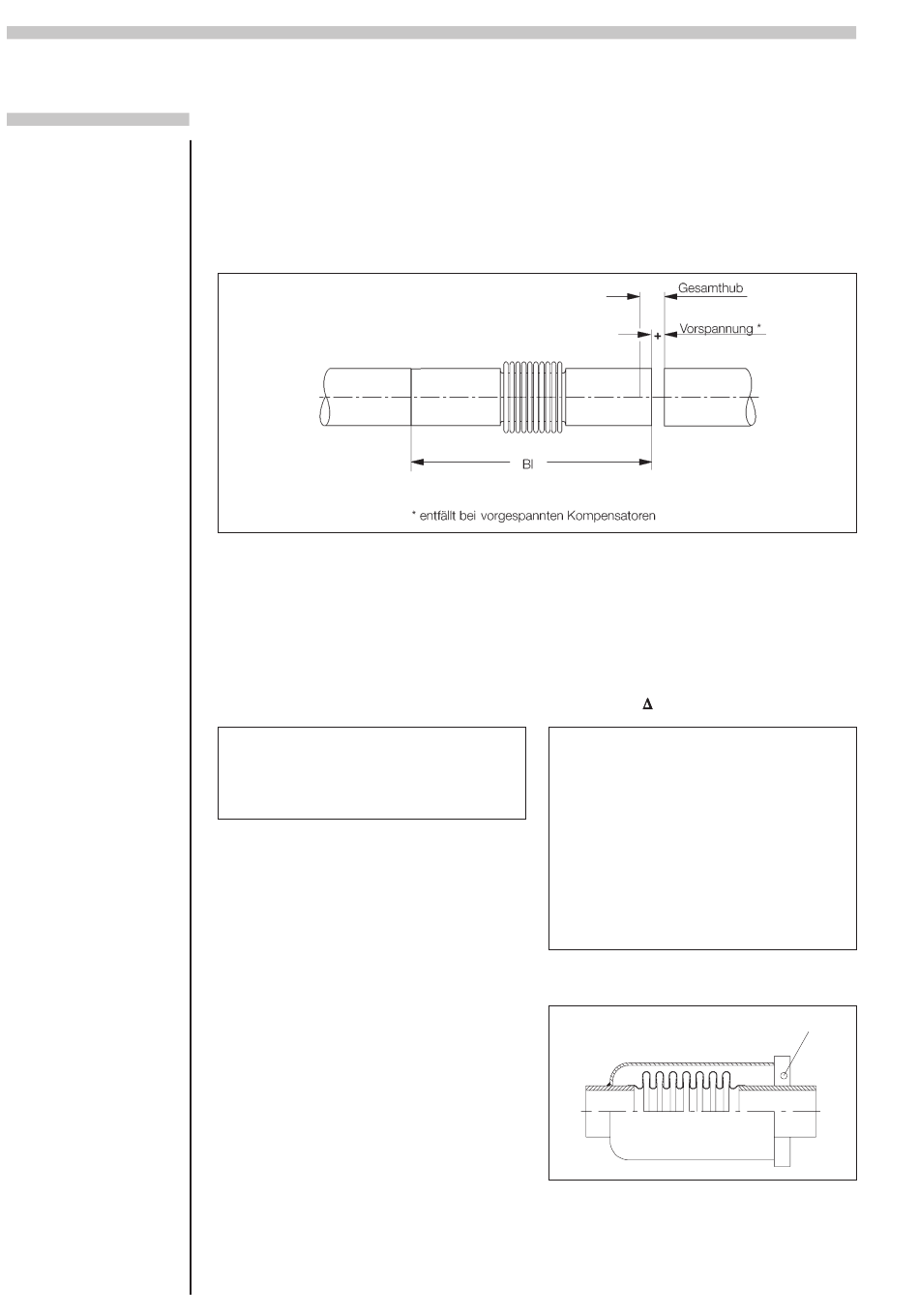

Bild 11
Folgende Kompensatoren sind bereits 50 %
vorgespannt bzw. geeignet für Dehnungs-
aufnahme ohne Vorspannung:
50 % vorgespannt
BKT-7114 00X
BKT-7124 00X
BKT-7117 00X
BKT-7127 00X
ACHTUNG
Die Festpunkte der Rohrleitung müssen vor
dem Lösen des Vorspannbleches fest ver-
ankert sein.
Nach der Montage und vor der Inbetrieb-
●
nahme das Vorspannblech (Arretierung
der Vorspannung) entfernen. - Darauf ach-
ten, dass
- keine Beschädigung des Kompensators
entsteht.
- keine Trenn- bzw. Schleifpartikel mit dem
Balg in Berührung kommen.
der tiefsten Betriebstemperatur und bei kälte-
führenden Leitungen nicht bei der höchsten
Betriebstemperatur eingebaut (z. B. Repa-
ratur an einer noch warmen Leitung), so ist
eine individuelle Vorspannung durchzufüh-
ren. (Siehe Vorspanndiagramm Bild 13.)
geeignet für ohne Vorspannung
ax
BKT-7112 00X
BKT-7122 00X
BKT-7119 00X
BKT-7129 00X
BKT-7179 00X - ME
BKT-7179 00X - MS
BKT-7170 00S - ME
BKT-7918 00X
BKT-7928 00X
BKT-7160 00S
BKT-7162 00S
Bild 12 Bild 12
Vorspannblech
