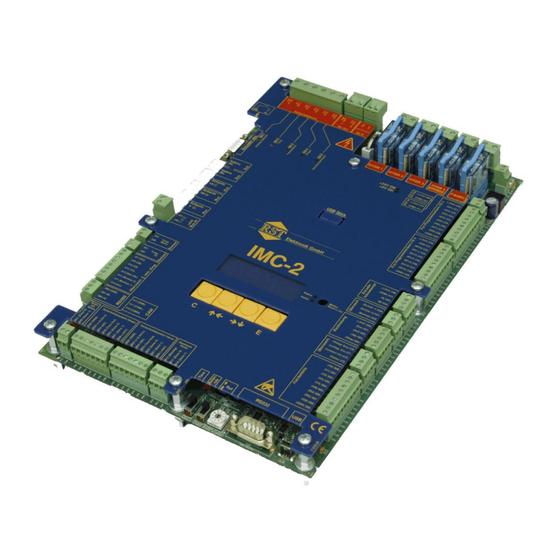

RST IMC-2 Inbetriebnahme Und Montageanleitung
Aufzugssteuerung
Inhaltsverzeichnis
Inhaltsverzeichnis
Inhaltszusammenfassung für RST IMC-2
- Seite 1 IMC-2 Aufzugssteuerung Inbetriebnahme- und Montageanleitung 9.626.22-3 Seite 1 von 22...
- Seite 2 Fax: +49 7136 / 9912-10 www.rst-elektronik.de Copyright: © 2017 RST Elektronik GmbH Alle Rechte, auch die des Nachdrucks der Vervielfältigung von Teilen der hier vorliegenden Montagehilfe bleiben dem Herausgeber vorbehalten. Ohne schriftliche Genehmigung des Herausgebers darf kein Teil dieser Beschreibung in irgendeiner Form reproduziert werden oder mit Hilfe elektronischer Vervielfältigungssysteme kopiert werden.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeines ......................5 Informationen zu dieser Anleitung..................... 5 Mitgeltende Dokumente ......................5 Verwendete Zeichen und Symbole ................... 5 Allgemeine Sicherheitsbestimmungen ............. 6 Anforderungen an das Montagepersonal .................. 6 Gefahren ........................... 6 Sicherheitsbestimmungen ......................7 Menü und Bedienung ..................9 Allgemein ........................... - Seite 4 5.5.3 Motorgeber ........................21 5.5.4 Schutzleiter der Schachttüren ..................21 CAN-Bus ......................22 9.626.22-3 Seite 4 von 22...
-
Seite 5: Allgemeines
1.1 Informationen zu dieser Anleitung Bei dieser Montageanleitung handelt es sich um einen Montagevorschlag, wie er sich in der Praxis vielfach bewährt hat. RST Elektronik übernimmt jedoch keine Gewähr dafür, dass diese Montagevariante auch auf andere Aufzuganlagen übernommen werden kann. Es obliegt ausschließlich dem Auftraggeber die örtlichen Vorschriften und schaltungstechnischen... -
Seite 6: Allgemeine Sicherheitsbestimmungen
Diese Sicherheitsbestimmungen sind grundsätzlich während aller Arbeiten an der Anlage einzuhalten. Jede Person, die mit Montage- und Inbetriebnahmearbeiten an der IMC-2 Steuerung beauftragt ist, muss dieses Kapitel lesen und seine Bestimmungen in der Praxis umsetzen. 2.1 Anforderungen an das Montagepersonal Der Monteur muss: ... -
Seite 7: Sicherheitsbestimmungen
Die mitgelieferten Schaltpläne der IMC2 Steuerung sind verbindlich. Änderungen dürfen nur in Absprache mit RST Elektronik GmbH vorgenommen werden und sind schriftlich an der Anlage zu dokumentieren. Die werkseitigen Prüfprotokolle der IMC2 Steuerung verbleiben bei RST-Elektronik GmbH. - Seite 8 Elektrotechnische Arbeiten Die Vorschriften für das Errichten und Betreiben elektrischer Anlagen (VDE 0100), sowie die speziellen Richtlinien der örtlichen Energieversorger sind zu beachten. Die vorgeschriebenen Abstände der einzelnen elektrischen Baugruppen zueinander sind einzuhalten. Montagearbeiten sind stets im ausgeschalteten und spannungsfreien Zustand auszuführen.
-
Seite 9: Menü Und Bedienung
Für spezielle Funktionen kann der Menüzugriff um 1 weiteren Level erweitert werden. Dies erfolgt durch gleichzeitige Betätigung der Tasten für 2 Sekunden. Eine detailliert Beschreibung aller Menüs finden Sie im „IMC-2 Steuerungshandbuch“ 3.2 Startbildschirm Direkt nach dem Einschalten erscheint der Startbildschirm. Dieser ist folgendermaßen aufgebaut: Zeile 1: Betriebszustand Zeile 2: Sicherheitskreiskreis und diverse Statussymbole Zeile 3: Aktuelle Hst, Kabinengeschwindigkeit, Position bezogen auf die nächste Hst... -
Seite 10: Eingabe Von Parameterwerten
3.3 Eingabe von Parameterwerten Durch Druck auf wird der "Änderungsmodus" aktiviert. Im Display wird nun in der dritten Zeile der aktuelle Parameterwert angezeigt und in der vierten Zeile zur Änderung angeboten. Mit der Taste kann der Wert erhöht werden. Die Taste vermindert ihn. -
Seite 11: Gesamt-Menüstruktur
3.5 Gesamt-Menüstruktur Untenstehend sind Teile der Hauptmenü-Struktur dargestellt. Eine detaillierte Menübeschreibung befindet sich im „IMC-2 Steuerungshandbuch“. Die zur Erst-Inbetriebnahme benötigten Menüs bzw. Parameter sind blau markiert. Einstellen Anlage Rufzuteilung Geber Zonenblechlänge Zahnscheibenumfang Anzahl HST Haltestellen Offset Sicherh.baustein ? Fahrgesch. Anlage... -
Seite 12: Montage Und Inbetriebnahme
4 Montage und Inbetriebnahme 4.1 Steuerung einschalten, Montagemodus aktivieren Die Steuerung wird im Montagemodus ausgeliefert. Hierbei werden diverse Fehlermeldungen (Geber, Busse,..) unterdrückt, sodaß auch Rückhol-Fahrten ohne Positionssystem und Busverdrahtung durchgeführt werden können. Der Montagemodus kann nur bei Inspektions-oder Rückholbetrieb aktiviert werden und wird automatisch beendet, wenn die Steuerung auf Normalbetrieb umgestellt wird. -
Seite 13: Lernfahrt
4.3 Lernfahrt 4.3.1 Allgemeines Es kann eine automatische oder eine manuelle Lernfahrt (im Rückholbetrieb) durchgeführt werden. Während der Lernfahrt ermittelt die Steuerung selbstständig die Bündigposition (Zonenblech- Mitte) und die Türseiten der einzelnen Haltestellen. Die Erkennung erfolgt jeweils über die Zonensignale. Daher muß in jeder Haltestelle ein Zonenblech montiert sein. Weiterhin muß... -
Seite 14: Normalbetrieb
Sofern Abweichungen feststellbar sind, besteht folgende Möglichkeiten zur Bündigkorrektur: Einstellung an der IMC-2 Hauptplatine Einstellung über IMC-2 Handterminal Einstellung über (Android) Smartphone in Verbidung mit Bluetooth-Modul Korrektur vom Kabinentableau aus Weiterführende Informationen finden Sie im „IMC-2 Steuerungshandbuch“. 9.626.22-3 Seite 14 von 22... -
Seite 15: Installation / Montage
5 Installation / Montage 5.1 Montage Steuerungswandschrank mit Kabelabdeckung Der Wandschaltschrank wird mit dem mitgelieferten Befestigungssatz (Dübel und Schrauben) an einer Betonwand im Maschinenraum befestigt. Hierbei ist zu beachten, daß der Schaltschrank mit einer Wasserwaage ausgerichtet wird. Der Schaltschrank kann beim Transport oder der Montage herunterfallen. Quetschgefahr für Gliedmaßen. - Seite 16 Montagelöcher für Schraubbefestigung Im Lieferumfang enthalten ist ein Satz Befestigungsmaterial für den Wandschaltschrank sowie verschiedene Zugentlastungsklemmen zum Abfangen der Leitungen. Die Abdeckung der Kabeleinführung wird von unten in den Wandschrank verschraubt. 9.626.22-3 Seite 16 von 22...
-
Seite 17: Montage Kabinenklemmkasten
5.2 Montage Kabinenklemmkasten Den Kabinenklemmkasten mittels der vier mitgelieferten Schrauben auf dem Kabinendach befestigen. Im Lieferumfang enthalten sind hierfür ein Satz Befestigungsschrauben zur Montage des Kabinenklemmkastens. Monteur und unbefugte Personen können in den Aufzugschacht stürzen. Tod oder schwerste Verletzungen. Schachtzugänge sperren ... -
Seite 18: Montage Schachtkopierung
Schacht Inkrementalgeber (Vorendschalter unten erforderlich) Motorgeber (Vorendschalter unten erforderlich) Standardmäßig wird die IMC-2 mit einem Schacht Absolutwertgebersystem vom Typ ELGO LIMAX-2 eingesetzt. Die Montage erfolgt nach Anleitung der Komponentenhersteller. Achtung !!! Der Geber darf nur bei ausgeschalteter Betriebsspannung gesteckt werden ! 9.626.22-3... -
Seite 19: Sicherheitshinweise Zur Verdrahtung Des Ksm
5.4 Sicherheitshinweise zur Verdrahtung des KSM 9.626.22-3 Seite 19 von 22... -
Seite 20: Elektrische Anschlüsse
5.5 Elektrische Anschlüsse 5.5.1 Hauptschalter mit Zuleitung zum Frequenzumrichter Die Kabelquerschnitte der Versorgungs-, Antriebs- und Erdungsleitungen ergeben sich aus der Anschlussleistung des Schaltschranks und sind den beigefügten Schaltungsunterlagen zu entnehmen. Hierbei ist zu beachten, daß eine zu den verwendeten Kabelquerschnitten passende Absicherung vorgesehen wird. -
Seite 21: Schutzleiter Der Schachttüren
5.5.3 Motorgeber Motorgeber nach Herstellerangabe am Frequenzumrichter anschließen. ACHTUNG! Schirm der Geberleitung mittels Schelle am Gehäuse auflegen. 5.5.4 Schutzleiter der Schachttüren Hinleiter und Schutzleiter der Schachttüren aus dem Schachtkopfverteiler an der obersten Schachttüre anschließen. Rückleiter und Schutzleiter der Schachttüren aus dem Schachtgrubenmodul an der untersten Schachttüre anschließen. - Seite 22 Rücksprache mit RST erfolgen. Der Bus muß am Anfang und Ende mit einem 120 Ohm Terminierungswiderstand abgeschlossen sein, um Störungen durch Reflexionen zu vermeiden.. Auf der IMC-2 Hauptplatine wird dies mittels Jumer realisiert, am letzten Knoten eines Busstrangs muß der Widerstand separat gesteckt werden.
