MONTAGEANLEITUNG
6
Befestigen Sie die Gabelbrückenhalterung an
der rechten Seite der Gabelbrücke. Verwenden
Sie die Hülse Art. Nr. 02238-06 und die
Schraube Art. Nr. 00432-05.
7
Montieren Sie den Öhlins Lenkungsdämpfer in
der Halterung. Ziehen Sie die Schrauben noch
nicht fest.
8
Befestigen Sie das Auge des Lenkungs-
dämpfers an der Gabelbrückenhalterung.
Verwenden Sie dafür die Schraube
Art. Nr. 05404-02.
9
Justieren Sie den Lenkungsdämpfer innerhalb
der Halterung so, dass nach beiden Seiten
etwa gleich viel Hub vorhanden ist.
inneiss!
1
Achten Sie darauf, dass der Lenkungsdämpfer
nach beiden Seiten genügend Weg
zum Arbeiten zur Verfügung hat. Der
Lenkungsdämpfer darf nicht als Endanschlag für
die Lenkung dienen.
10
Ziehen Sie die Schrauben mit folgendem
maximalen Drehmoment fest:
Schraube M5
Schraube M6
Schraube M8
11
Lesen Sie mehr über die Einstellmöglichkeiten
unter der Rubrik „Einstellwerte".
✋
Achtungs!
Achten Sie darauf, alle Schrauben
entsprechend dem vorgegebenen
Drehmoment anzuziehen. Überprüfen Sie,
dass nichts den Lenkungsdämpfer am Ein-
und Ausfedervorgang hindert oder diesen
beeinflusst.

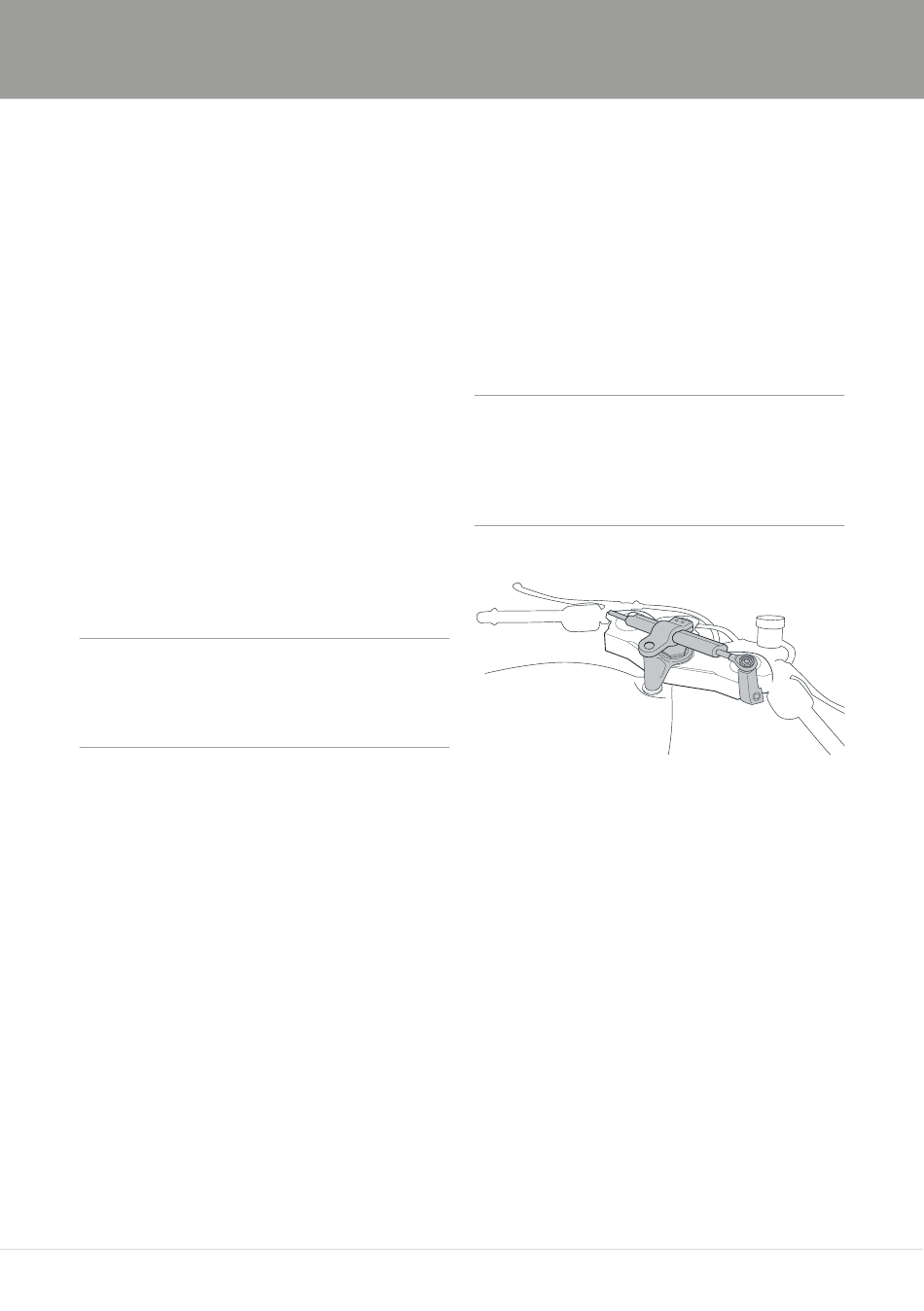

Montierter Öhlins Lenkungsdämpfer
3
6 Nm
10 Nm
24 Nm
