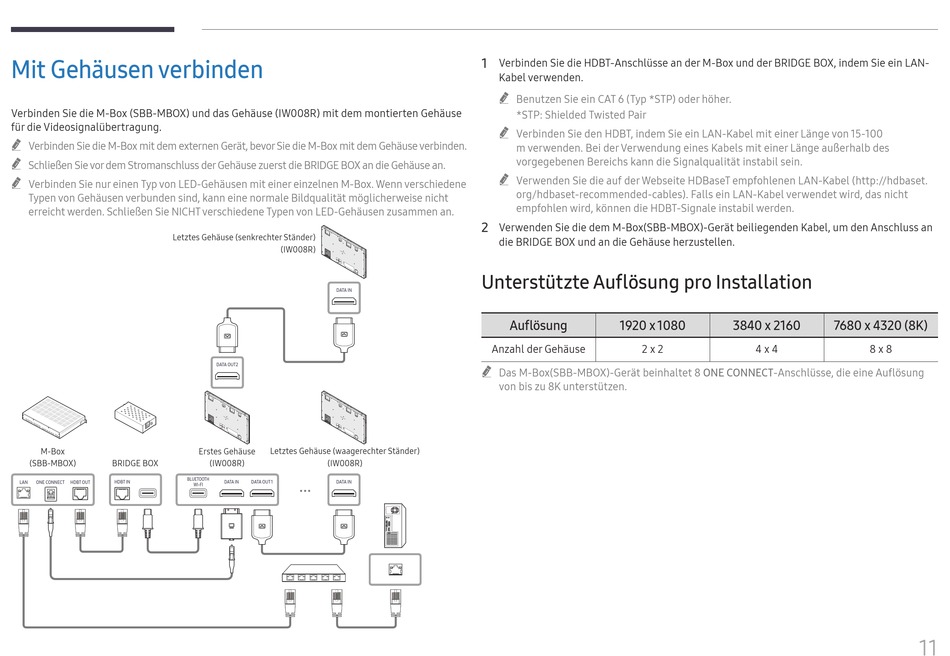

Mit Gehäusen verbinden
Verbinden Sie die M-Box (SBB-MBOX) und das Gehäuse (IW008R) mit dem montierten Gehäuse
für die Videosignalübertragung.
" Verbinden Sie die M-Box mit dem externen Gerät, bevor Sie die M-Box mit dem Gehäuse verbinden.
" Schließen Sie vor dem Stromanschluss der Gehäuse zuerst die BRIDGE BOX an die Gehäuse an.
" Verbinden Sie nur einen Typ von LED-Gehäusen mit einer einzelnen M-Box. Wenn verschiedene
Typen von Gehäusen verbunden sind, kann eine normale Bildqualität möglicherweise nicht
erreicht werden. Schließen Sie NICHT verschiedene Typen von LED-Gehäusen zusammen an.
Letztes Gehäuse (senkrechter Ständer)
M-Box
(SBB-MBOX)
BRIDGE BOX
BLUETOOTH
HDBT IN
LAN
ONE CONNECT
HDBT OUT
(IW008R)
DATA IN
DATA OUT2
Erstes Gehäuse
Letztes Gehäuse (waagerechter Ständer)
(IW008R)
(IW008R)
DATA IN
DATA OUT 1
DATA IN
WI-FI
1
Verbinden Sie die HDBT-Anschlüsse an der M-Box und der BRIDGE BOX, indem Sie ein LAN-
Kabel verwenden.
" Benutzen Sie ein CAT 6 (Typ *STP) oder höher.
*STP: Shielded Twisted Pair
" Verbinden Sie den HDBT, indem Sie ein LAN-Kabel mit einer Länge von 15-100
m verwenden. Bei der Verwendung eines Kabels mit einer Länge außerhalb des
vorgegebenen Bereichs kann die Signalqualität instabil sein.
" Verwenden Sie die auf der Webseite HDBaseT empfohlenen LAN-Kabel (http://hdbaset.
org/hdbaset-recommended-cables). Falls ein LAN-Kabel verwendet wird, das nicht
empfohlen wird, können die HDBT-Signale instabil werden.
2
Verwenden Sie die dem M-Box(SBB-MBOX)-Gerät beiliegenden Kabel, um den Anschluss an
die BRIDGE BOX und an die Gehäuse herzustellen.
Unterstützte Auflösung pro Installation
Auflösung
1920 x 1080
Anzahl der Gehäuse
2 x 2
" Das M-Box(SBB-MBOX)-Gerät beinhaltet 8 ONE CONNECT-Anschlüsse, die eine Auflösung
von bis zu 8K unterstützen.
3840 x 2160
7680 x 4320 (8K)
4 x 4
8 x 8
