Exor eX710G Montageanweisung

MANEX710GU001 V.1.02 07.02.2020
Installation guide
eX710G

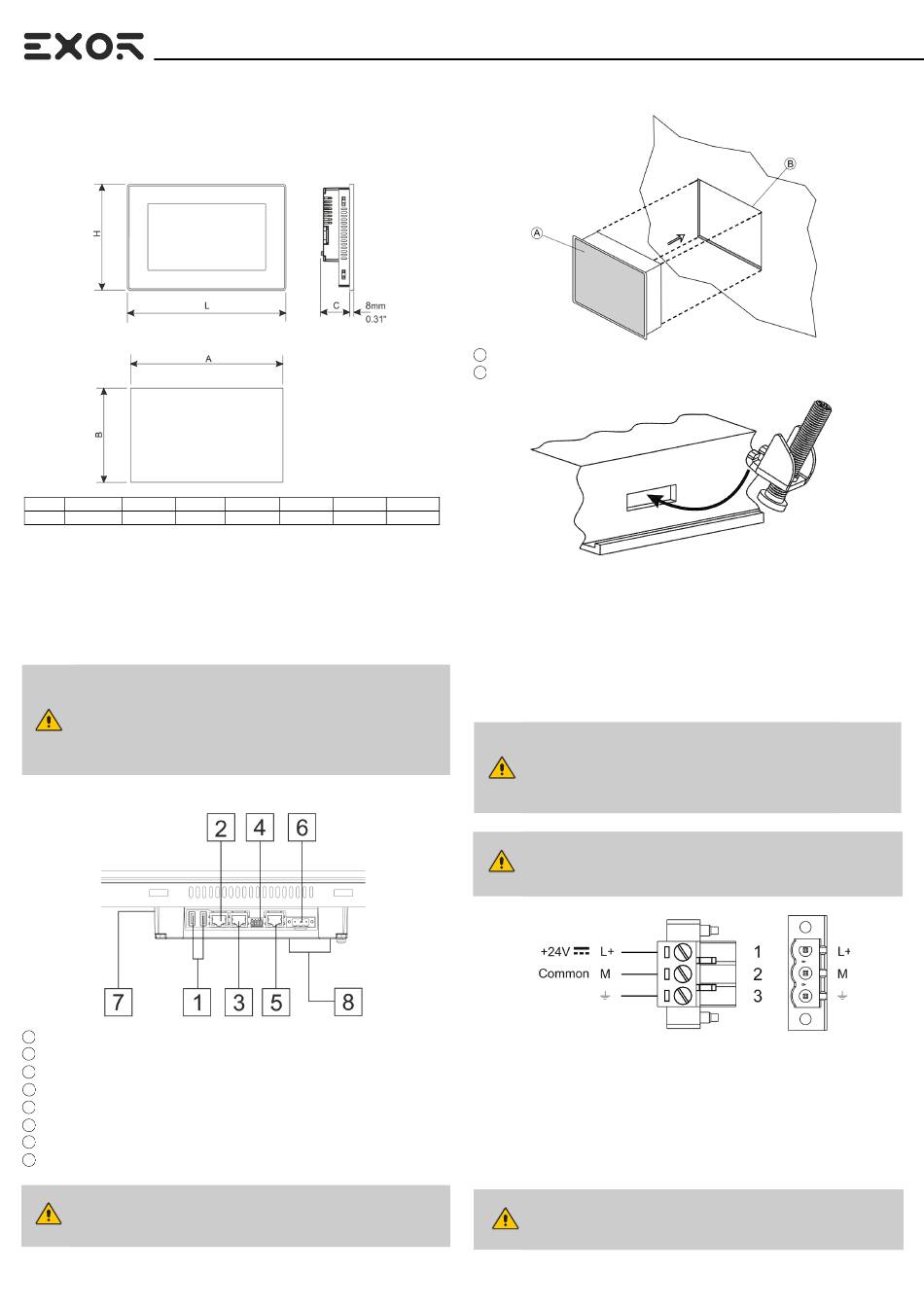

Dimension-Cut out/ Abmessungen-Einbauausschnitt/ Dimension-
Decoupe/ Dimensiones-Seccion/ Dimensioni-Forature
Model A B C
eX710G 271mm/10.66" 186mm/07.32" 56mm/02.20" 197mm/07.75" 282mm/11.10" 300mm/11.81" 100mm/3.93"
CSD = Minimum Compass Safe Distance of standard compass/ Minimum sicherer Entfernung von
der Norm Kompass/ Distance minimale de sécurité du compas/ Distancia mínima de seguridad de la
brújula/ Minima distanza di sicurezza dalla bussola standard
CSD2 = Minimum Compass Safe Distance of steering compass, standby steering compass, emer-
gency compass/ Minimaler Sicherheitsabstand vom Steuerstand Kompass, Kompass Stand-by,
Notfall Kompass/ La distance minimale de sécurité du compas, compas stand-by, boussole de
secours/ Distancia mínima de seguridad desde el compás, el compás de espera, brújula de emer-
gencia/ Minima distanza di sicurezza dalla bussola di rotta, bussola standby, bussola di emergenza
Tightening torque: 130Ncm or screw each fixing screw until the bezel corner gets in
contact with the panel.
Anzugsdrehmoment: 130Ncm oder verschrauben sie jede der Schrauben bis die Ecken
des Rahmens auf dem Panel aufliegen.
Couple de serrage: 130Ncm ou la visse sera fixée lorsque la tête de celle-ci sera en
contact avec l'afficheur.
Par de apriete: 130Ncm o aprete cada tornillo de fijación hasta que la esquina del ángulo
entre en contacto con el panel.
Coppia di serraggio: 130Ncm o avvitare ogni vite di fissaggio fino a quando l'angolo della
cornice poggerà sul pannello.
Rear view/ Rückansicht/ Face arriere/ Vista posterior/ Vista posteriore
1 USB port V2.0, max. 500 mA
2 Ethernet port 2 (10/100 Mb)
3 Ethernet port 1 (10/100 Mb)
4 Serial port
5 Ethernet port 0 (10/100/1000 Mb)
6 Power supply
7 SD Card Slot
8 2 Expansion slots for plugin modules
All ports are SELV (Safety Extra - Low Voltage)
Alle Anschlüsse sind SELV (Kleinspannung)
Toutes les portes sont SELV (Extra Sécurité - Voltage bas)
Todos los puertos son SELV (Seguridad Extra - Baja tensión)
Tutte le porte sono in SELV (bassissima tensione di sicurezza)
MANEX710GU001 V.1.02
Montageanweisung
H L CSD CSD2
Notice d`installation Instrucciones de montaje
Fixing bracket/ Befestigung/ Monter et serrer les étriers/ Piezas de
sujección/ Fissaggio supporti
A eX710G
B Installation cut-out/ Einbauausschnitt/ Decoupe de montage/ Seccion para montaje/ Foratura per
il montaggio
4 pieces/ Stücke/ pièces/ piezas/ pezzi
1
MANEX710GU001 V.1.02
Power supply/ Spannungsversorgung/ Alimentatio/ Alimentacion de
corriente/ Alimentazione
The connection and installation have to be performed by authorized, qualified personnel
and in possession of necessary skills. / Der Anschluss und die Installation müssen von
autorisiertem, qualifiziertem Personal und im Besitz der notwendigen Fähigkeiten dur-
chgeführt werden. / Le raccordement et l'installation doivent être effectués par du person-
nel qualifié et autorisé et en possession des compétences nécessaires. / La conexión y la
instalación deben ser realizadas por personal autorizado y calificado y en posesión de las
habilidades necesarias. / I cablaggi e l'installazione devono essere eseguiti da personale
autorizzato, qualificato ed in possesso delle necessarie competenze.
Extra low voltage power supply / Limited power source.
Kleinspannung Stromversorgung / Limitierte Stromquelle.
Alimentation de voltage extra bas / tension d'alimentation limitée.
Fuente de alimentación de extra baja tensión / Tensión limitada.
Alimentatore a bassissima tensione di sicurezza / sorgente di potenza limitata.
DC Power Connector, Female - R/C Terminal Blocks (XCFR2), manufactured by Weidmuller Inc., Cat.
No. BLZ 5.08, torque 4.5 lb-in
DC Spannungsklemme, weiblich - R/C Terminal Block (XCFR2), hergestellt durch Weidmullr Inc.,
Katalog Nr. BLZ 5.08, Drehmoment 4.5 lb-in
Conector de alimentacion Hembra- R/C Regleta de Tornillos (XCFR2) , fabricado por Weidmuller Inc.,
Cat. No BLZ 5.08, par de apriete 4.5 lb-in
Alimentateur DC, femelle - Blockages terminales R/C (XCFR2), produit par Weidmuller Inc, Catalogue
Nr. BLZ 5.08, couple 4.5 lb-in
Connettore di alimentazione, femmina - R/C morsetti (XCFR2), prodotto da Weidmuller Inc, cat. Nr.
BLZ 5.08, coppia 4.5 lb-in
Don't open the panel rear cover when the power supply is applied.
Das Bediengerät nicht unter Spannung öffnen.
N'ouvrez pas le couvercle arrière avec le pupitre sous tension.
No abra la parte posterior del terminal cuando esté conectado a tensión.
Non aprire l'involucro dei pannelli quando sono alimentati.
3
