Bedienungsanleitung

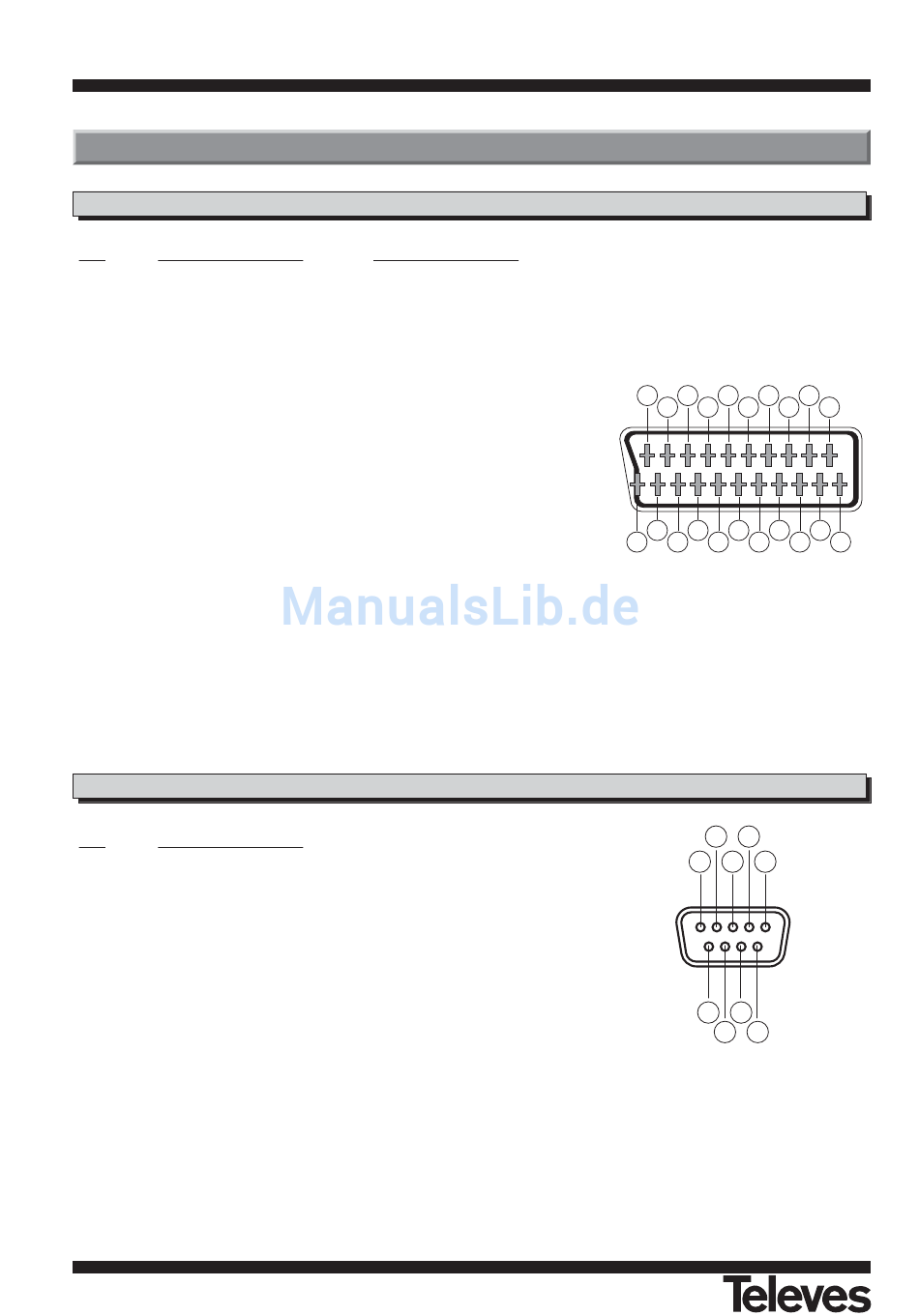

SCART und RS232 Belegung

SCART
PIN TV
1 Audio Ausgang (D)
2 N/C
3 Audio Ausgang (I)
4 Audio Masse
5 Blau Masse
6 N/C
7 Blau Ausgang
8 Spannung Schaltung
9 Grün Masse
10 N/C
11 Grün Ausgang
12 N/C
13 Rot Masse
14 "Fast Blanking" Masse
15 Rote Ausgang
16 "Fast Blanking" Ausgang
17 Video Masse
18 Video Masse
19 Video Ausgang
20 N/C
21 Masse
RS 232C
PIN Descripción
1 N/C
2 RXD (Daten-Eingang)
3 TXD (Daten-Ausgang)
4 N/C
5 Masse
6 N/C
7 N/C
8 N/C
9 N/C
VCR
Audio Ausgang (D)
Audio Eingang (D)
Audio Ausgang (I)
Audio Masse
Masse
Audio Eingang (I)
N/C
Spannung Schaltung
Masse
N/C
N/C
N/C
Masse
"Fast Blanking" Masse
N/C
"Fast Blanking" Eingang
Video Masse
Video Masse
Video Ausgang
Video Eingang
Masse
64
"RSD - 7118"
8
20 16 12
18 14 10 6
19 15 11
7
21 13 9 5
17
2 4
1 3 5
6 8
7 9
4
2
3
1
