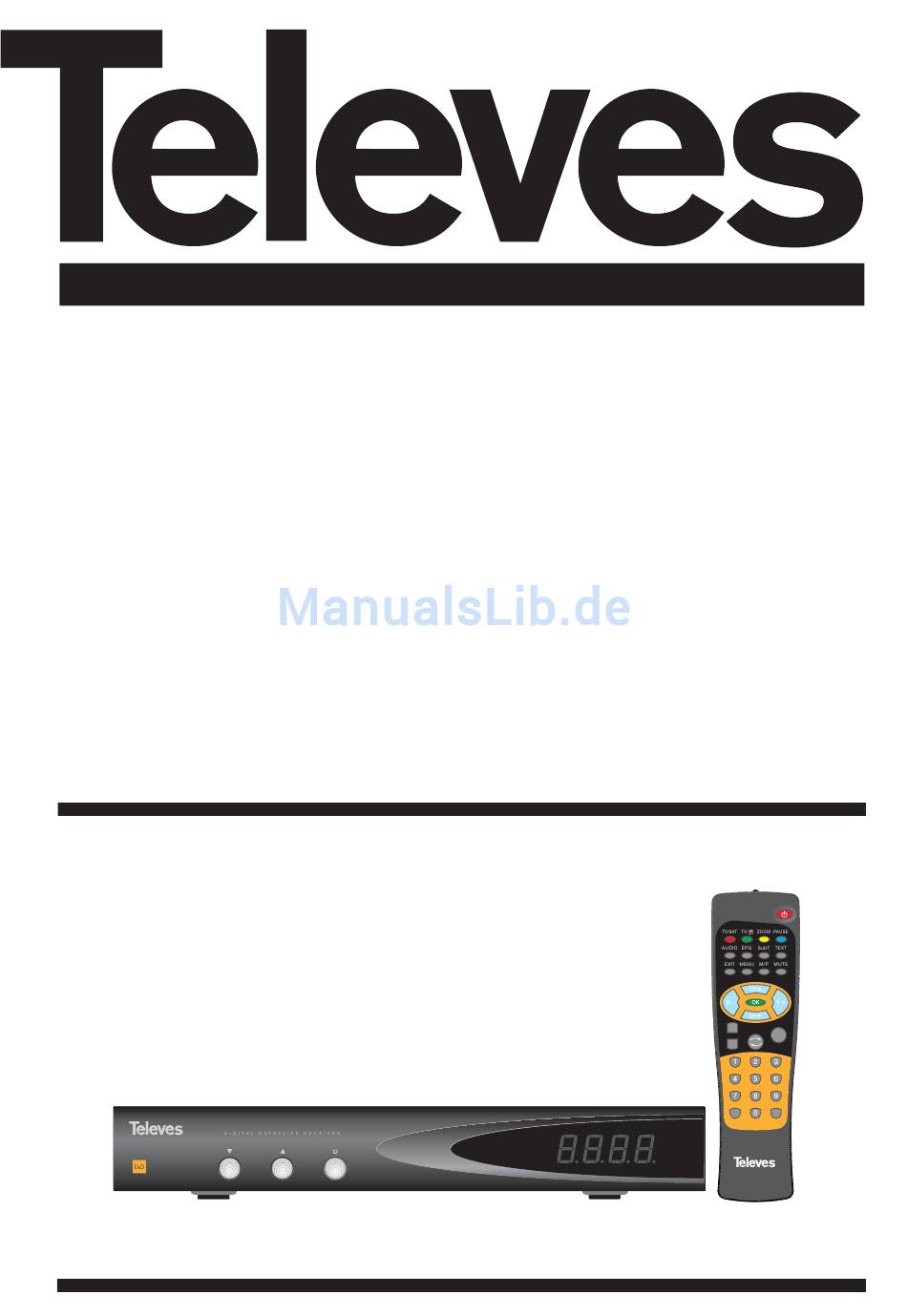

Televes RSD - 7118 Bedienungsanleitung

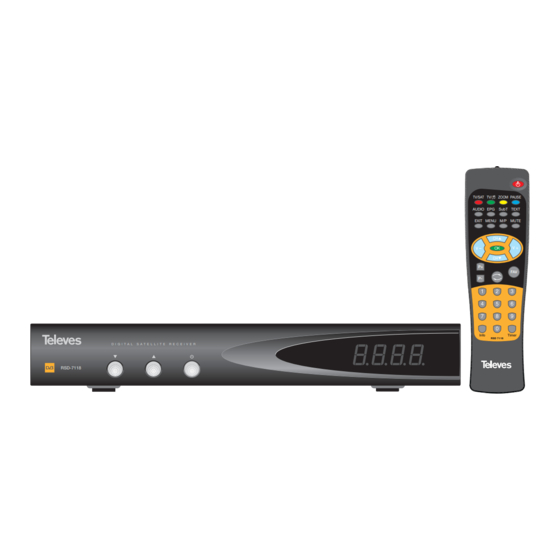

Digital satellite receiver
Inhaltszusammenfassung für Televes RSD - 7118
- Seite 35 Bedienungsanleitung “RSD - 7118” INHALT ................. .
-
Seite 36: Sicherheitshinweise
Bedienungsanleitung “RSD - 7118” 1.-Sicherheitshinweise Achtung! Lesen Sie die Sicherheitshinweise sorgfältig durch, bevor Sie den Receiver in Betrieb nehmen. • Um Feuergefahr und die Gefahr eines elektrischen Schlags zu vermeiden, setzen Sie den Receiver weder Regen noch sonstiger Feuchtigkeit aus. -
Seite 37: Erstinstallation
Bedienungsanleitung “RSD - 7118” 2.- Erstinstallation 2.1.- Vorwort Der digitale Satelliten-Receiver RSD - Bedienungsanleitung, insbesondere die Es wird keine Haftung für Schäden 7118 dient dem Empfang von digitalen Sicherheitshinweise auf Seite 4. Jede übernommen, die durch einen nicht Satelliten-Programmen privaten andere Verwendung gilt als nicht bes- bestimmungsgemäßen... -
Seite 38: Tasten Und Anschlüsse
Bedienungsanleitung “RSD - 7118” 3.- Tasten und Anschlüsse Fig. 1 Front Taste Funktion Umschaltung zwischen normaler Betriebsmodus und Standby. Programm hoch Programm runter Im normalem Betriebsmodus wird die Kanal Nummer angezeigt. Display Im Standby-Modus wird die aktuelle Uhrzeit angezeigt. Fig. 2 Rückseite... - Seite 39 Bedienungsanleitung “RSD - 7118” RSD-7118 Fig. -1- LNB IN Internal F1: VIDEO T2AL 250V ANT IN TV OUT MODEL NO: RSD 7118 220 - 240 V~ 50/60 Hz, 25W RS232 AUDIO IF OUT Made in China Fig. -2- > 95 % >...
-
Seite 40: Anschließen Des Receivers
Bedienungsanleitung “RSD - 7118” 4.- Anschlieβen des Receivers 4.1.- Anschließen Mit dem Receiver RSD 7118 können Verbinden Sie nun den Satreceiver mit Nehmen Sie Ihre Einstellungen für Ihre unverschlüsselte digitale Satelliten- einem Scartkabel mit Ihrem TV-Gerät. Satellitenantennenanlage im Installation Programme über... -
Seite 41: Grundfunktionen
Bedienungsanleitung “RSD - 7118” 5.- Grundfunktionen Erstinstallation Schalten Sie das TV und alle Peripheriegeräte ein, die an das System angeschlossen sind. Schalten Sie den Satellite Receiver mit der Taste ( ) am Receivers oder mit der Fernbedienung ein . Wählen Sie mit der Taste V+/V- die Sprache aus und bestätigen mit der OK -Taste. -
Seite 42: Lautstärkeeinstellung
Bedienungsanleitung “RSD - 7118” 5.2.- Lautstärkeeinstellung Die Lautstärke kann mit der Fernbedienung eingestellt werden. Drücken Sie die Taste V+, um die Lautstärke zu erhöhen und die Taste V- der Fernbedienung, um die Lautstärke abzusenken. Die existenten Lautstärke können mit den Lautstärkebalken Anzeige sehen, der am Bildschirm erscheint. -
Seite 43: Audio Modus
Bedienungsanleitung “RSD - 7118” 5.5.- Audio-Modus Drücken Sie die Taste AUDIO , um das Audio-Menü zu aktivieren. Aktivieren Sie die Option “Audio Modus” mit den Tasten CH /CH . Wählen Sie den gewünschten Audioausgang-Modus zwischen “Stereo”, “Link”, “Recht” und “Mono” mit den Tasten V+/V- aus. -
Seite 44: Elektronischer Programmführer (Epg)
Bedienungsanleitung “RSD - 7118” 5.7.- EPG (Elektronischer Programmführer) Der DSR-7118 bekommt und speichert die Programminformation über die TV- und Radiokanäle. Diese Information enthält die Sendezeit der nächsten Programminformation. Dieser EPG ist leicht zu bedienen, weil die ganze Information am Bildschirm anzeigt wird. -
Seite 45: Videotext Funktion
Bedienungsanleitung “RSD - 7118” 5.8.- Videotext Funktion In diesem Menü können Sie den Videotext Service auswählen, die vom Service Anbieter geliefert werden. Der Untertitel ist einer von diesen. Videotext Drücken Sie die Taste TEXT auf der Fernbedienung, um das Videotext Menü... -
Seite 46: Zoom Funktion
Bedienungsanleitung “RSD - 7118” 5.10.- ZOOM Funktion Mit dieser Funktion können Sie eine ausgewählte Fläche des Bildes vergrößern, das Sie gerade sehen. Drücken Sie die Taste ZOOM, um diese Funktion zu aktivieren. Ein klei- nes Schema des Bildschirmes wird angezeigt. Dieses Schema zeigt den Grad an Vergrößerung und die Position, die gezeigt wird. -
Seite 47: Hauptmenü
Bedienungsanleitung “RSD - 7118” 6.- Hauptmenü Drücken Sie die Taste MENU, wenn Sie einen Programm sehen, und das Hauptmenü wird am Bildschirm angezeigt. Wählen Sie eine Option des Menüs mit den Tasten CH aus und drücken Sie die Taste OK, um das Menü auszuführen. -
Seite 48: Programm Menü
Bedienungsanleitung “RSD - 7118” 8.- Programm Menü 8.1.- Programme sortieren In diesem Menü können Sie die Liste der Favoritenprogrammen erstellen und bearbeiten. Sie können Programme in der Liste bewegen, blockieren, löschen oder hinzufügen. Nach der Bearbeitung werden die andere Kanäle automatisch einsortiert. - Seite 49 Bedienungsanleitung “RSD - 7118” - Kanalsuche: Wenn Sie einen Programm sehen wollen und Sie sich an seinen Programmnummer nicht erinnern, können Sie das Programm mit seinem Name suchen. Drücken Sie dazu die Taste 3. Schreiben Sie den Name des Programms mit der Tastatur, die am Bildschirm angezeigt wird.
- Seite 50 Bedienungsanleitung “RSD - 7118” - Sperren: Um ein Programm/Kanal zu blockieren, drücken Sie die Taste 3 auf den ausgewählten Programm/Kanal. Das Programm/Kanal wird Symbol markiert. Wenn Programm/Kanal von der Blockierung befreien wollen, drücken Sie die Taste 3 auf dem Programm/Kanal erneut und das Symbol wird verschwinden.
-
Seite 51: Systemeinstellungen
Bedienungsanleitung “RSD - 7118” 9.- Systemeinstellungen 9.1.- TV-System Mit diesem Menü können Sie die TV-Standard und das Bildschirmformat auswählen. Anzeige-Modus Mit dieser Option können Sie die TV-Standard oder Norm zwischen den folgenden Modien auswählen: Automatisch, PAL, PAL-M, PAL-N und NTSC. -
Seite 52: Zeit Und Datum
Bedienungsanleitung “RSD - 7118” 9.3.- Zeit und Datum Der Receiver hat eine eingebaute Uhr, um die Uhrzeit wiederzugeben. Diese Uhr wird über den EPG automatisch eingestellt, die der (Programm) Service-Anbieter über das Satellite Signal leifert. Jedoch können Sie auch die Uhrzeit und das Datum ohne die GMT-Option festlegen. -
Seite 53: Osd Einstellungen
Bedienungsanleitung “RSD - 7118” - Service.- Wählen Sie den Service aus, den Sie mit dem Timer machen wollen. Sie können ein TV-Programm, ein Radioprogramm oder eine Meldung/ Erinnerung auswählen. Wählen Sie den Service mit den Tasten V+/V- aus. - Kanal.- Wählen Sie den gewünschte Programm/ Kanal für den Timer aus. -
Seite 54: Mit Passwort Sperren
Bedienungsanleitung “RSD - 7118” 9.6.- Mit Passwort sperren Das Passwort besteht aus 4 Zahlen. Das Pawwort wird bei der Eingabe am Bildschirm nicht angezeigt. Wenn Sie eine Option, die durch das Passwort geschützt ist (Zugriff auf blockierte Kanäle oder die Kanalliste verändern), im Menü auswählen, erscheint die Meldung “Passwort eingeben”... -
Seite 55: Einstellungsmenü
Bedienungsanleitung “RSD - 7118” 10.- Einstellungsmenü 10.1.- Antennen Einstellungen Mit diesem Menü können Sie Ihren Receiver konfigurieren. Drücken Sie die Taste OK auf der Option “Installation” im Hauptmenü, um auf das Menü zu zugreifen. Bewegen Sie den Cursor mit Tasten CH nach oben und unten innerhalb des Menüs. - Seite 56 Bedienungsanleitung “RSD - 7118” Motor-Steuerung Wählen Sie mit den Tasten V+/V- eine von den Optionen “Kein”, “DiSEqC1.2” oder “USALS” für den Dreh-Motor aus. Wenn Sie mit der Taste OK eine der Motor Typen ausgewählt haben, wird ein Untermenü geöffnet, wo Sie alle Optionen konfigurieren können.
-
Seite 57: Tp Suche
Bedienungsanleitung “RSD - 7118” 10.2.- TP Suche In diesem Menü können Sie eine Transponder Suche mit einem bestimmten Transponder oder einer Transponder-Liste durchführen, oder neue Transponder zu einer Liste hinzufügen. Satellit Wählen Sie mit den Tasten V+/V- einen von den im Receiver voreinges- tellten Satelliten aus oder drücken Sie die Taste OK , um das Popup-... -
Seite 58: Suchlauf Einstellung
Bedienungsanleitung “RSD - 7118” 10.3.- Suchlauf Einstellung Um die Suche der Programme zu machen, Deren Transponder im Receiver gespeichert sind, drücken Sie die Taste OK auf die Option -Suchlauf Einstellung im Menü “Installation”. Die Optionen, die Sie auswählen können, sind: Satellit Drücken Sie die Tasten V+/V-, um einen von den Satelliten auszuwählen... -
Seite 59: Dreh-Motor Diseqc 1.2 / Usals
Bedienungsanleitung “RSD - 7118” 10.5.- Dreh-Motor DiSEqC 1.2 / USALS Mit der Taste OK auf die Option “DiSEqC 1.2” oder “USALS” in der Option “Dreh-Motor” des Menüs “Antenne Einstellung”, können Sie auf die Einstellungen für den Dreh-Motor zugreifen. DiSEqC 1.2 Mit diesem Menü... - Seite 60 Bedienungsanleitung “RSD - 7118” USALS - DiSEqC 1.3 Mit diesem Menü können Sie die bewegliche Antenne auf einen Satellit automatisch ausrichten. Sie müssen dazu nur die orbitale Position des Satelliten und die exakte Position (Länge/Breite) wissen, wo Sie sich befinden.
-
Seite 61: Werkzeug Menü
Bedienungsanleitung “RSD - 7118” 11.- Werkzeug Menü 11.1.- Standardwerte Diese Funktion werden alle Parameter gegen die im Werk bereits festgelegten Parameter austauschen. Wählen Sie die Option “Standardwerte” aus und drücken Sie die Taste OK, um dem Receiver seinen originalen Zustand (ab Werk) zurückzusetzen. -
Seite 62: Spiele
Bedienungsanleitung “RSD - 7118” 11.3.- Spiele Mit diesem Menü können Sie ein von den drei Spielen des Receivers auswählen: - Tetris - Snake - Othello Wählen Sie ein verfügbares Spiel mit den Tasten CH oder CH und drücken Sie OK. -
Seite 63: Menüstruktur
Bedienungsanleitung “RSD - 7118” Menüstruktur Sprache Program Installation HAUPTMENÜ Systemeinstellung Einstellung... -
Seite 64: Scart Und Rs232 Belegung
Bedienungsanleitung “RSD - 7118” SCART und RS232 Belegung SCART Audio Ausgang (D) Audio Ausgang (D) Audio Eingang (D) Audio Ausgang (I) Audio Ausgang (I) Audio Masse Audio Masse Blau Masse Masse Audio Eingang (I) Blau Ausgang Spannung Schaltung Spannung Schaltung Grün Masse... -
Seite 65: Technische Daten
Bedienungsanleitung “RSD - 7118” Technische Daten System kompatibel mit DVB-Normen Video-Decoder MPEG-2 Main Profile @ Main Level Eingangsgeschwindigkeit Max. 15Mbits/s Bildschirmformat 4:3, 16:9 Audio-Decoder MPEG-1 layer I & II (Musicam Audio) Mono, Dual, Stereo Systemressourcen 2 Mbyte Flash 2 Mbyte Videoauflösung... -
Seite 67: Garanzia
Garantie Die Garantiezeit für Televes Produkte beträgt zwei Jahre ab Kaufdatum, für alle Länder der EG. In Ländern die nicht Mitglied der EG sind, gilt die legale Garantie die im Moment der Erwerbs des Geräts angegeben ist. Bewahren Sie Ihre Kaufrechnung um dieses Datum bestimmen zu können.
