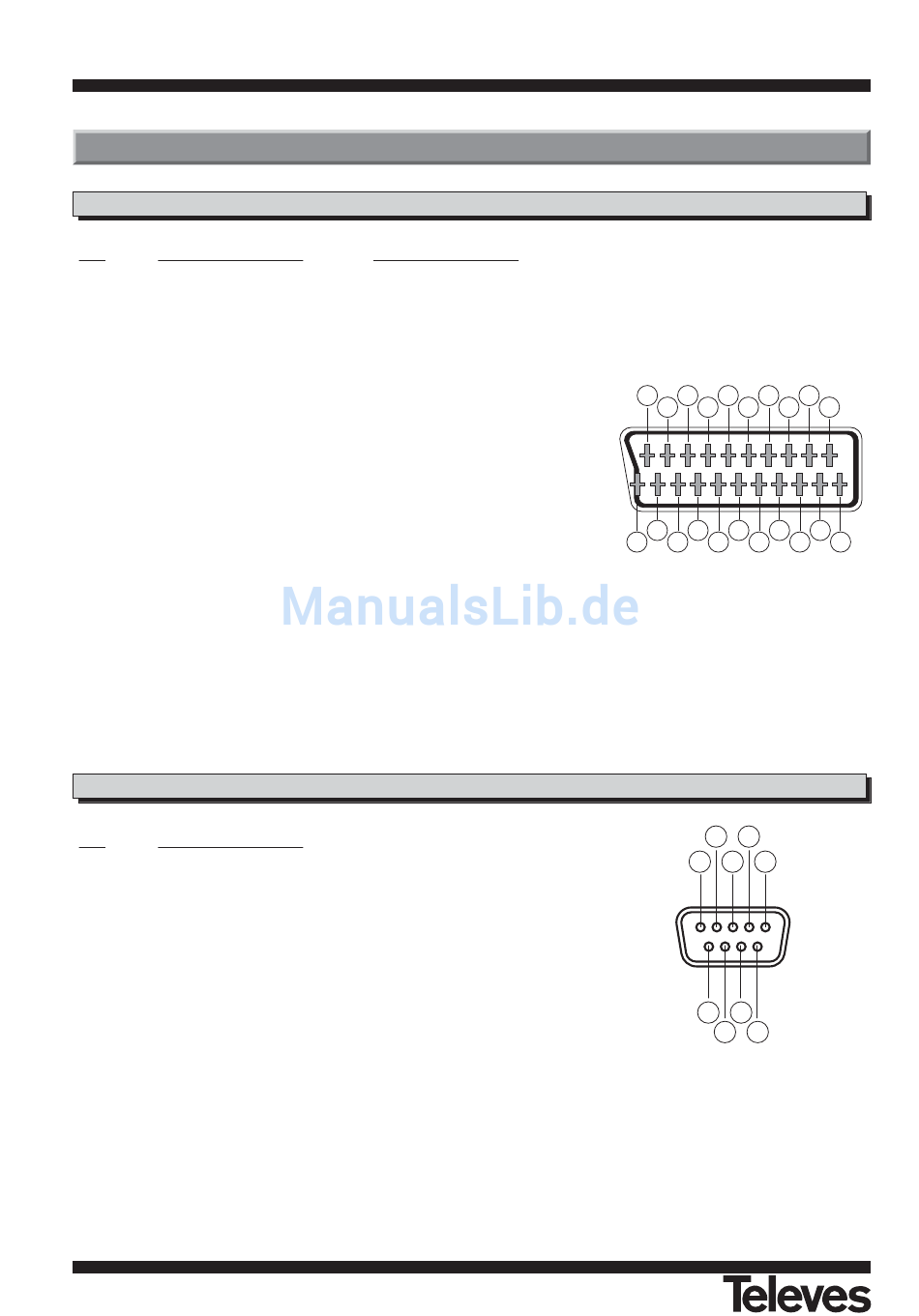

Descrizione dei connettori

Euroconnettori (SCART)
PIN TV
1 Uscita audio (D)
2 N/C
3 Uscita audio (I)
4 Massa audio
5 Massa blu
6 N/C
7 Uscita blu
8 Tens. commutaz.
9 Massa verde
10 N/C
11 Uscita verde
12 N/C
13 Massa rosso
14 Massa "Fast Blanking"
15 Uscita rosso
16 Uscita "Fast Blanking"
17 Massa video
18 Massa video
19 Uscita video
20 N/C
21 Massa
RS 232C
PIN Descrizione
1 N/C
2 RXD (Ingresso dati)
3 TXD (Uscita dati)
4 N/C
5 Massa
6 N/C
7 N/C
8 N/C
9 N/C
VCR
Uscita audio (D)
Entrata audio (D)
Uscita audio (I)
Massa audio
Massa
Entrata audio (I)
N/C
Tens. commutaz.
Massa
N/C
N/C
N/C
Massa
Massa "Fast Blanking"
N/C
Entrata "Fast Blanking"
Massa video
Massa video
Uscita video
Entrata video
Massa
32
"RSD - 7118"
8
20 16 12
18 14 10 6
19 15 11
7
21 13 9 5
17
2 4
1 3 5
6 8
7 9
4
2
3
1
