bpw AirSave Einbau- Und Bedienungsanleitung Seite 21

BPW-EA-AS 37772001de
Einbau- und Reparaturhinweis!
Vor Beginn der Arbeit am System oder an
den Radenden immer das Absperrventil
zudrehen und die Luft am Überdruckventil
ablassen.
Der Ausgangsdruck muss 0,1 bis 0,2 bar
über den vom Hersteller empfohlenen Rei-
fendruck liegen, um den Öff nungsdruck der
nachgeschalteten Bauteile auszugleichen.
Der Ausgangsdruck ist voreingestellt (siehe Deckel
der AirSave Control Box) und muss vor Inbetrieb-
nahme geprüft werden.

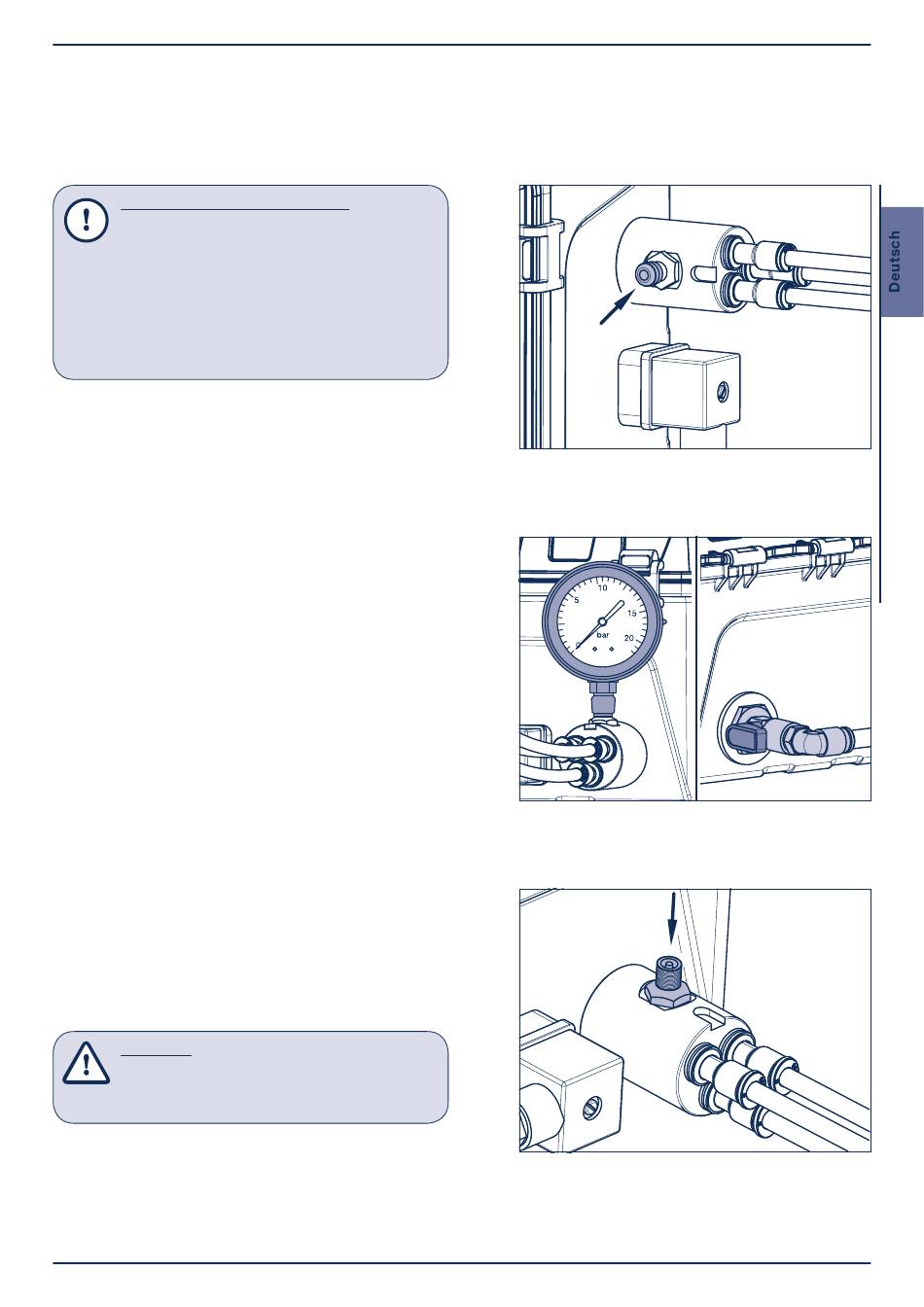

[1] Kappe am Prüfanschluss entfernen (Pfeil, Bild 15).
[2] Manometer am Prüfanschluss anschließen.
(Achtung, Manometer ist nicht im LIeferumfang
enthalten)!
[3] Absperrventil an der AirSave Control Box (842)
öff nen.
[4] Druck am Manometer ablesen, wenn der Pump-
vorgang beendet ist.
[5] Manometer entfernen.
[6] Druck am Ventil ablassen.
[7] Pumpvorgang der AirSave Control Box abwarten
und anschließend das Manometer erneut montie-
ren.
[8] Prüfvorgang zweimal wiederholen.
Warnung:
Falsch eingestellter Ausgangsdruck kann
zu Reifenausfall, erhöhten Reifenverschleiß
und erhöhten Kraftstoff verbrauch führen.
[9] Manometer entfernen und die Schutzkappe auf
das Ventil schrauben.
Überprüfen des Ausgangsdrucks der Steuereinheit
Montage
Bild 15
Bild 16
Bild 17
Seite 21
5
5.1
Absperrventil
