infactory FWS-500 Bedienungsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf dieser WLAN-Funk-Wetterstation. Auf
dem LCD-Display lesen Sie bequem Temperatur und
Luftfeuchte für drinnen wie draußen ab. Sie wissen sogar über
die gefühlte Temperatur, den aktuellen Luftdruck und den
Wettertrend für die kommenden 3 Tage Bescheid. Die
Messdaten Ihrer Wetterstation können auch per App
ausgewertet werden.
Bitte lesen Sie diese Bedienungsanleitung und befolgen Sie die
aufgeführten Hinweise und Tipps, damit Sie Ihre neue WLAN-
Funk-Wetterstation optimal einsetzen können.
Lieferumfang
•

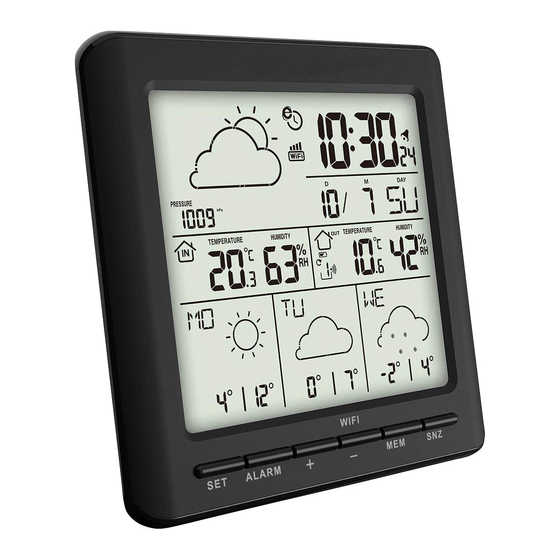

WLAN-Funk-Wetterstation FWS-500
•
Außensensor
•
Bedienungsanleitung
Zusätzlich benötigt:
•
4 x Batterie Typ AA für Wetterstation (z.B. PX-1569)
•
2 x Batterie Typ AA für Außensensor (z.B. PX-1569)
•
Mobilgerät mit Android ab 4.3 / iOS ab 7
Technische Daten
Stromversorgung 4 x Batterie Typ AA, 1,5 V
Außensensor 2 x Batterie Typ AA, 1,5 V
Standard 802.11 b/g/n (2,4 GHz)
WLAN Funk-Frequenz 2.412-2.472 MHz
Sendeleistung 4,87 dBm
Innenbereich -20°C bis 60°C
Temperatur
Außenbereich -40°C bis 70°C
Relative Luftfeuchte 20-95 &
Luftdruck-Anzeige hPa/mb, inHG, mmHg
Windgeschwindigkeit km/h, mph
Wettertrend 3 Tage
LCD-Farbdisplay 16,5 x 9 cm
Schutz gegen allseitiges
Außensensor IPX4
Spritzwasser
Übertragungs-Reichweite bis zu 60 m (freies Feld)
Max. Anzahl von
3
Außensensoren
Wetterstation 205 x 130 x 30 mm
Maße
Außensensor 49 x 95 x 32 mm
Wetterstation 361 g
Gewicht
Außensensor 54 g
Kundenservice: 07631 / 360 – 350
Importiert von:
PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen
WLAN-Funk-Wetterstation FWS-500
mit Außensensor, LCD-Display, Wettertrend, App
Produktdetails
Wetterstation
6 7 8
5
4
3
2
1
18 17 16 15 14
1. 3-Tage-Wettervorhersage 10. Datum & Wochentag
2. Außensensor-Kanal 11. Innensensor-Daten
3. Außensensor-Daten 12. Batteriefach
4. Luftdruck 13. SNZ-Taste
5. Aktuelle Wettervorhersage 14. MEM-Taste
6. WLAN-Symbol 15. WIFI/- -Taste
7. Netzwerkzeit-Symbol 16. + -Taste
8. Uhrzeit 17. ALARM-Taste
9. Alarm-Symbol 18. SET-Taste
Außensensor
3
2
4
1
5
6
7
Bedienungsanleitung – Seite 1
1. Signal-LED
2. Temperatur-Anzeige
3. Öse
4. Luftfeuchtigkeits-Anzeige
Inbetriebnahme
1. Batterien in Wetterstation einsetzen
1. Öffnen Sie das Batteriefach auf der Rückseite Ihrer
9
Wetterstation.
2. Setzen Sie vier neue Batterien des Typs AA (Mignon) ein.
10
Achten Sie dabei auf die Angaben zur Polarität am Boden
11
des Batteriefachs.
3. Schließen Sie das Batteriefach wieder.
4. Auf dem Display leuchten kurz alle Anzeigen auf.
12
2. Batterien in Außensensor einsetzen
1. Öffnen Sie das Batteriefach auf der Rückseite des
Außensensors, indem Sie es in Pfeilrichtung aufschieben.
2. Setzen Sie zwei neue Batterien des Typs AA (Mignon) ein.
13
Achten Sie dabei auf die Angaben zur Polarität am Boden
des Batteriefachs.
3. Setzen Sie die Abdeckung passend auf und schieben Sie das
Batteriefach gegen Pfeilrichtung zu, so dass sie einrastet.
3. Wetterstation & Außensensor verbinden
Normalerweise verbindet sich der Außensensor automatisch mit
der Wetterstation. Sollte dies einmal nicht der Fall sein oder Sie
möchten den Außensensor-Kanal ändern, gehen Sie bitte vor
wie folgt:
1. Öffnen Sie das Batteriefach des Außensensors.
2. Stellen Sie mit dem Kanal-Schalter den gewünschten Kanal
ein (1-3).
3. Stellen Sie durch wiederholtes Drücken der + -Taste auf Ihrer
Wetterstation den entsprechenden Außensensor-Kanal ein.
4. Halten Sie die + -Taste dann gedrückt, bis statt der
Außensensor-Daten nur noch --:-- angezeigt wird.
5. Drücken Sie nun die TX-Taste des Außensensors.
6. Die Daten des Außensensors werden kurz darauf im Display
Ihrer Wetterstation angezeigt.
8
HINWEIS:
Es können bis zu drei Außensensoren mit der
Wetterstation verbunden werden. Jeder Außensensor
benötigt dabei seinen eigenen Kanal.
© REV1 – 06.08.2019 – BS//TS
NX-6171-675
5. °C/°F-Taste
6. TX-Taste
7. Kanal-Schalter
8. Batteriefach
