- Seite 28 INHALTSANGABE CE-KONFORMITÄTSERKLÄRUNG SICHERHEITSHINWEISE ANWENDUNGSFÄLLE BESCHREIBUNG 2.1 Allgemeine Beschreibung 2.2 Technische Daten MONTAGE- & BEDIENUNGSANLEITUNG ERSATZTEILE EMPFOHLENE MONTAGE- UND DEMONTAGEFLUIDS SKF 729101...
-
Seite 29: Druckölgerätesatz
EU KONFORMITÄTSERKLÄRUNG Die SKF Maintenance Products, Kelvinbaan 16, 3439 MT NIEUWEGEIN, Niederlande, erklärt, dass der DRUCKÖLGERÄTESATZ 729101 in Übereinstimmung mit der RICHTLINIE 98/37/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES VOM 22. Juni 1998 zur Angleichung der Rechts- und Verwaltungsvorschriften der Mitgliedstaaten für Maschinen konstruiert und hergestellt wurde. -
Seite 30: Sicherheitshinweise
• Nur Original-Ersatzteile verwenden. • Verwenden Sie nur saubere, empfohlene Montage- und Demontage-Öle (z.B. SKF LHMF 300, LHDF 900, o ä.). • Wenn Sie Fragen zur Benutzung des Ölinjektors, der Hochdruckpumpe oder des Druckölgerätes haben, oder Unsicherheit vorliegt, wenden Sie sich bitte an SKF. -
Seite 31: Anwendungsfälle
ANWENDUNGSFÄLLE Die Drucköl-Gerätesätze 729101 B und 729101 E von SKF werden eingesetzt für Preßverbände in allen Größen und Anwendungen, zum Beispiel: Propeller, Wälzlager, Kupplungen, Getriebe, Laufrollen, Räder, Schwungräder, bei denen der Flächendruck weniger als 250 N/mm² beträgt (350 N/mm² für Set 729101 E). -
Seite 32: Beschreibung

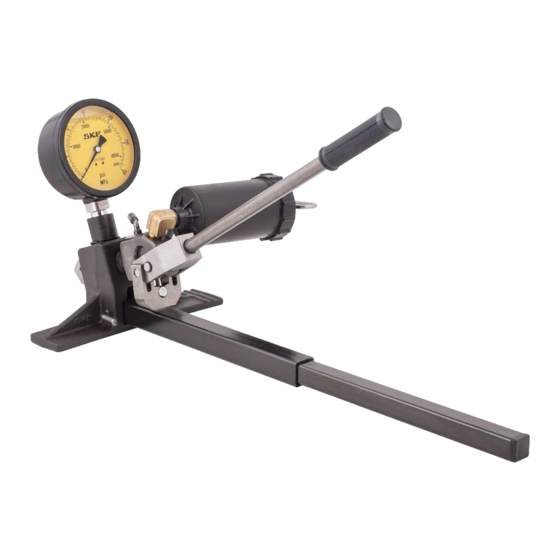

BESCHREIBUNG Allgemeine Beschreibung Der Drucköl-Gerätesatz 729101 von SKF besteht aus folgenden Komponenten: Beschreibung 729101 B 729101 E Hochdruckpumpe (D, F, G) 226400 226400/400 MPa Pumpenhalter bestehend aus: 226402 226402 - Halter (K) - Teleskop-Stütze (H) - Manometeradapter (B) - Manometernippel O-Ring (C) - Filternippel (90°) (E) -
Seite 33: Technische Daten
1% des Gesamtbereichs Hochdruckrohr 227957 A 227957 A/400 MPa Maximaler Druck 300 MPa 400 MPa Länge Außendurchmesser 4 mm 6 mm Anschlüsse G 3/4 G 3/4 -G1/4 -G1/4 Minimaler Biegeradius 50 mm 50 mm Gewicht 0,4 kg 0,5 kg SKF 729101... -
Seite 34: Montage- & Bedienungsanleitung
Der Manometeradapter wird auf das Gewinde des Manometers geschraubt, bis Dichtheit zwischen den Anschlußteilen hergestellt ist. (Fest anziehen!) Das abgeflachte Ende des Adapters sollte parallel zum Zifferblatt des Manometers stehen. Der Adapter verbleibt anschließend auf dem Manometer. A Manometeradapter SKF 729101... - Seite 35 Manometeradapter drückt und sich dieser wiederum gegen die Pumpe festsetzt. Achtung: Auf richtige Position zueinander achten. Wird nicht sorgfältig gearbeitet, ist das System nicht dicht und leckt. A Manometernippel O-Ring 226402-2 B Hochdruckpumpe 226400 C Manometeradapter 226402-1 D Adapterblock 226402 E Hochdruckrohr SKF 729101...
- Seite 36 Obwohl SKF aus Sicherheitsgründen davon abrät, das Druckölverfahren ohne ein Manometer anzuwenden, ist es möglich, den Adapter mitsamt dem Manometer wegzulassen (siehe Bild). Das Hochdruckrohr und die Ölpumpe lassen sich auch direkt gegeneinander fest verspannen und abdichten, so als wäre der Manometeradapter in den Pumpenhalter eingesetzt.
- Seite 37 Kugeln A, C und E sowie Stift B und D ist erhältlich (siehe Ersatzteilliste). Der Satz ist nun völlig zusammengebaut und betriebsfertig. Vor dem Aufbau des Öldruckes ist immer darauf zu achten, daß alle Luft aus dem System entfernt ist. SKF 729101...
-
Seite 38: Ersatzteile
Anschlussnippel (G 1/4 -G 1/8) 1016402 E Anschlussnippel (G 1/4 -G 1/2) 228027 E Anschlussnippel (G 1/4 -G 3/4) 729111 B Transportkoffer (430 x 340 x 138 mm) LHMF 300/5 Montageflüssigkeit (300 mm²/s, 5 Liter) LHDF 900/5 Demontageflüssigkeit (900 mm²/s, 5 Liter) SKF 729101... -
Seite 39: Empfohlene Montage- Und Demontagefluids
EMPFOHLENE MONTAGE- UND DEMONTAGEFLUIDS SKF Montageflüssigkeit Die SKF Montageflüssigkeit LHMF 300/5 wird empfohlen, wenn mit dem SKF Druckölverfahren Pressverbände montiert werden. Das Montage Fluid ist für den Einsatz im Temperaturbereich von 18 ... 25 °C vorgesehen und enthält Antikorrosionszusätze. SKF Demontageflüssigkeit Die SKF Demontageflüssigkeit LHDF 900/5 wird empfohlen, wenn mit dem SKF... - Seite 124 SKF 729101...
