Produktbeschreibung:
Die Schaltung reagiert auf den Ausfall der Steuersignale. Arbeiten Sender und Empfänger korrekt, so bestimmen die
empfangenen Steuerimpulse den Ausschlag des Servos; sobald aber die Steuerimpulse ausbleiben, setzt die
Schaltung das Servo in Betrieb und es geht in eine vorher eingestellte Sicherheitsposition. Dadurch kann der Verlust
des Modells vermieden werden. Die Servostellung wird durch das auf der Platine angebrachte Trimmpoti bestimmt.
Bei einem Boot, Auto sollte damit die Geschwindigkeit reduziert und das Modell zum stehen gebracht werden.
Die Schaltung ist für die meisten gängigen Fernsteueranlagen verwendbar, wenn diese mit positiven Steuerimpulsen
arbeiten.
Eine jede Änderung der Schaltung bzw. Verwendung anderer, außer den angegebener Bauteilen, lässt diese
Zulassung erlöschen!
Anschluss/Inbetriebnahme:
Empfänger
Am Eingang "+", "-" und "Impuls" ist ein 3poliges Kabel (Servokabel) mit einem für Ihre Empfangsanlage passenden
Stecker unter Beachtung der Polarität angelötet. Am Ausgang ist entsprechend ein Buchsenkabel angebracht.
Die Farbbelegung des Kabels (Spannungsversorgung) ist bei fast allen Herstellern gleich:
rot
= plus "+"
schwarz
= minus"-"
blau/Orange
= Impuls
Im Zweifelsfalle schlagen Sie in der zugehörigen Bedienungsanleitung Ihrer Fernsteueranlage nach.
Stecken Sie das Gasservo an der Platine des Micro-Failsafe´s an. Zur Inbetriebnahme müssen Sie das per FAILSAFE
gesicherte Gas/Brems-Servo in Ihr Modell einbauen und das FAILSAFE-Modul am entsprechenden Steckplatz des
Empfängers anschließen Nun schalten Sie den Empfänger an. Der Sender bleibt jedoch noch aus. Stellen Sie das Poti
.
P1 nun so ein, dass das Servo in die "Maximale Brems-Funktion" fährt.
Schalten Sie erst jetzt den Sender ein und testen Sie, ob das Servo wie gewohnt per Steuerknüppel zu handhaben ist.
Nach einem (simulierten) Senderausfall per Abschaltknopf muss das Servo wieder in seine Notstellung fahren.
Die vorliegende Failsafe-Schaltung kann nun nach dem erfolgtem Funktionstest nochmals mit einem passenden
Schrumpfschlauch Überzogen und eingeschrumpft werden. Danach wird diese an geeigneter Stelle befestigt und für
den vorgesehenen Zweck in Betrieb genommen.
CARSON Micro FAILSAFE modul Itemnr.: 500503036
Carson Mikro FAILSAFE Modul Artnr.: 500503036

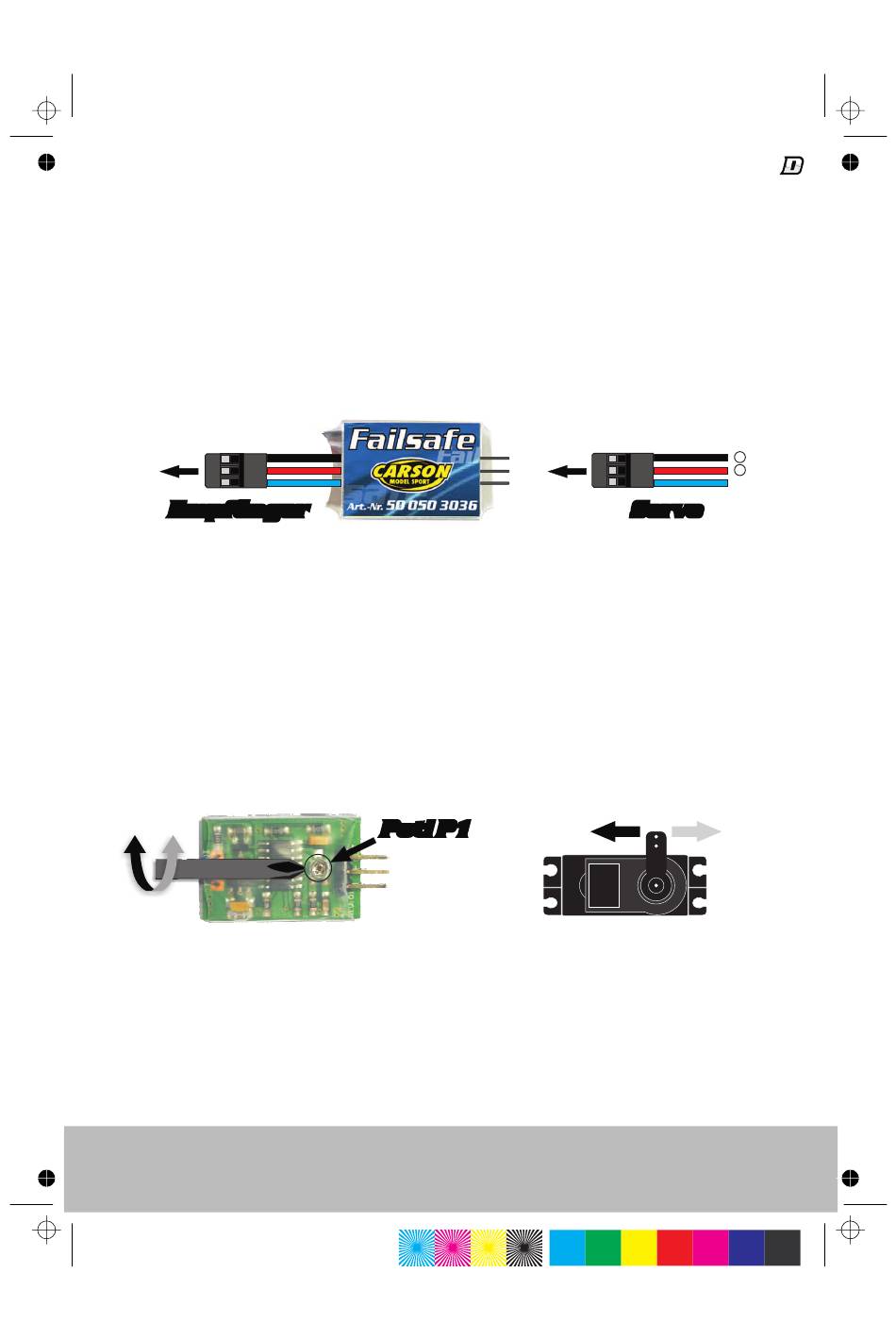

Poti P1
-
+
Imp.
Servo
