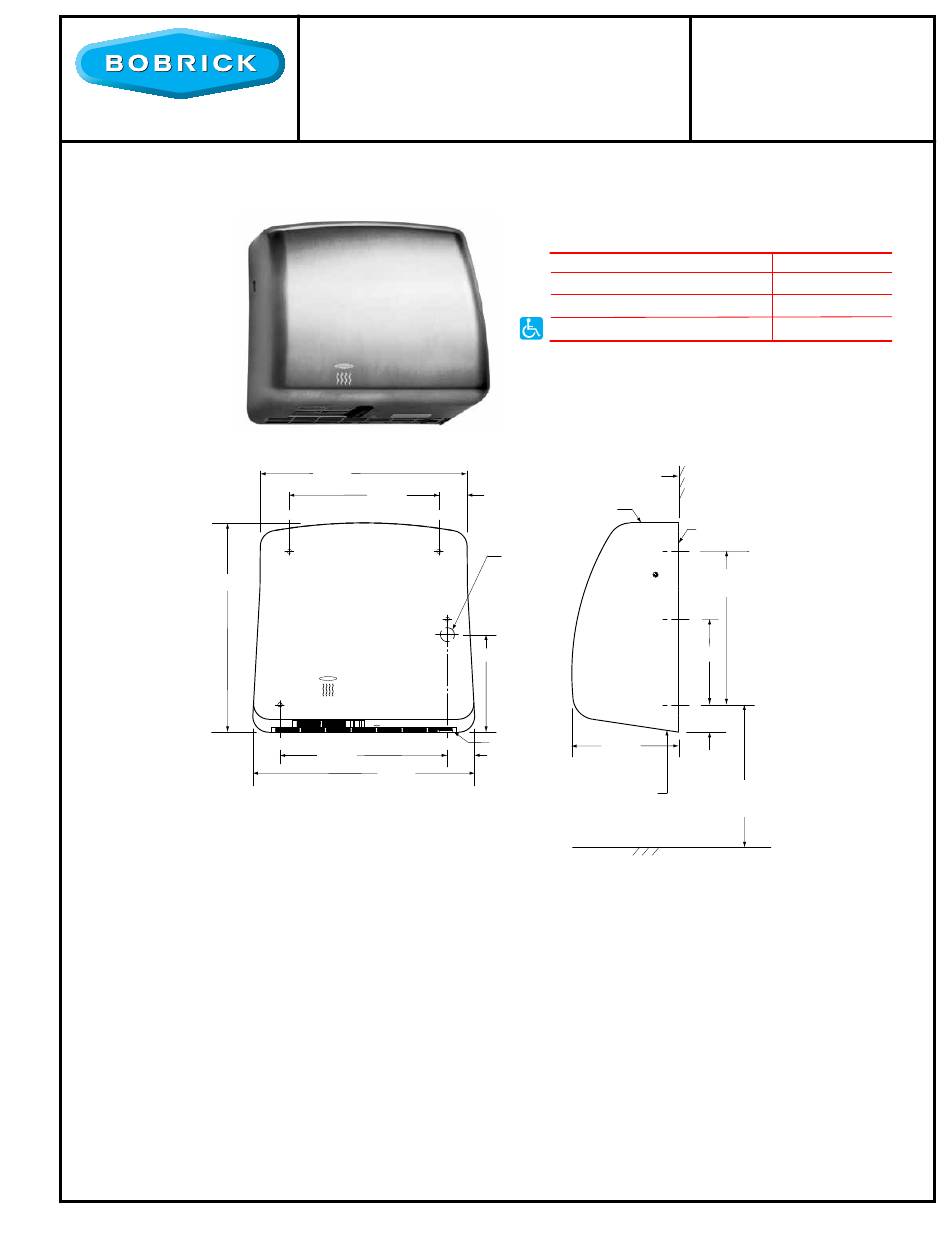

Bobrick B-715E Installationsanleitung

Technische Daten
220-240 V~, 7 A, 1500-1700 W, 50-60 Hz, einphasig, VDE, CE-Zeichen
280mm
mAteriAl:
Gehäuse — Edelstahl CrNi 18/10 (1.4301), 0,9 mm stark, einteilig, tiefgezogen, matt geschliffen. Das Gehäuse ist mit drei Edelstahl-
Flachkopfschrauben an der Grundplatte befestigt.
Grundplatte und Gebläsegehäuse — 2 mm starker, geformter, grauer Hochglanzkunststoff, brandhemmend. Lufteintrittsgitter aus
Kunststoff ist in die Unterseite der Grundplatte eingepasst. Luftaustrittsgitter aus Kunststoff ist zwischen Gebläsegehäuse und
Grundplatte montiert.
Motor — Außenläufer-Motor mit Betriebskondensator und wartungsfreien Kugellagern an beiden Enden der Antriebswelle. Mit
Überhitzungsschutzschalter.
Gebläse — Dynamisch ausgewuchtetes Zentrifugalgebläse, Laufrad mit 133 mm Durchmesser und mehreren Metallflügeln. Richtet
den Luftstrom mit 2,8 m3/min aus dem Heizelement, um eine gleichförmige Lufttemperatur zu erzeugen.
Heizelement — Heizelement aus Chrom-Nickel-Heizdraht mit integriertem Überhitzungsschutzschalter und Thermosicherung. Das
Heizelement befindet sich an der Eintrittsseite des Gebläses, erwärmt die Luft gleichmäßig und ist nicht zugänglich und somit vor
mutwilliger Beschädigung geschützt.
Die Abbildungen und Beschreibungen in diesem Datenblatt beziehen sich auf Produkte, wie sie zu dem in diesem technischen Datenblatt angegebenen Datum hergestellt wurden.
Der Hersteller behält sich das Recht vor, von Zeit zu Zeit Änderungen und Verbesserungen an der Konstruktion und an den Abmessungen vorzunehmen.
AutomAtischer
händetrockner zur
AufputzmontAge
Model B-715E 220-240-Volt Elan™ Dr yer
275mm
200mm 40mm
S S
BOBRICK
S
S
225mm
295mm
* empfohlene instAllAtionshöhe
Kinderwaschraum, Alter 3-4
Kinderwaschraum, Alter 5-8
Kinderwaschraum, Alter 9-12
Allgemeine Anwendungen
*
Unterstes Schraubenloch der Montageplatte zu Boden
Wandoberfläche
Abdeckung
19mm ø
Kabeleinführung
für UP-Verdrahtung
130mm
Kabeleinführung
140mm
25mm
16 x 14mm
Kabeleinführung
AP-Verdrahtung
B-715e
Nur für den
internationalen Vertrieb
Nicht für den Verkauf in USA oder Kanada
36'' (915 mm)
40'' (1015 mm)
44'' (1120 mm)
48'' (1219 mm)
Montageplatte
S
205mm
Typ
S
115mm
S
35mm
Für die empfohlene
Installationshöhe
vom Boden
siehe Tabelle
Fortsetzung . . .
Ausg. 4/27/11 R/A Int'l Gedruckt in den U.S.A.
© 2011 by Bobrick Washroom Equipment, Inc.
