Bobrick CompacDryer B-710E Technische Daten

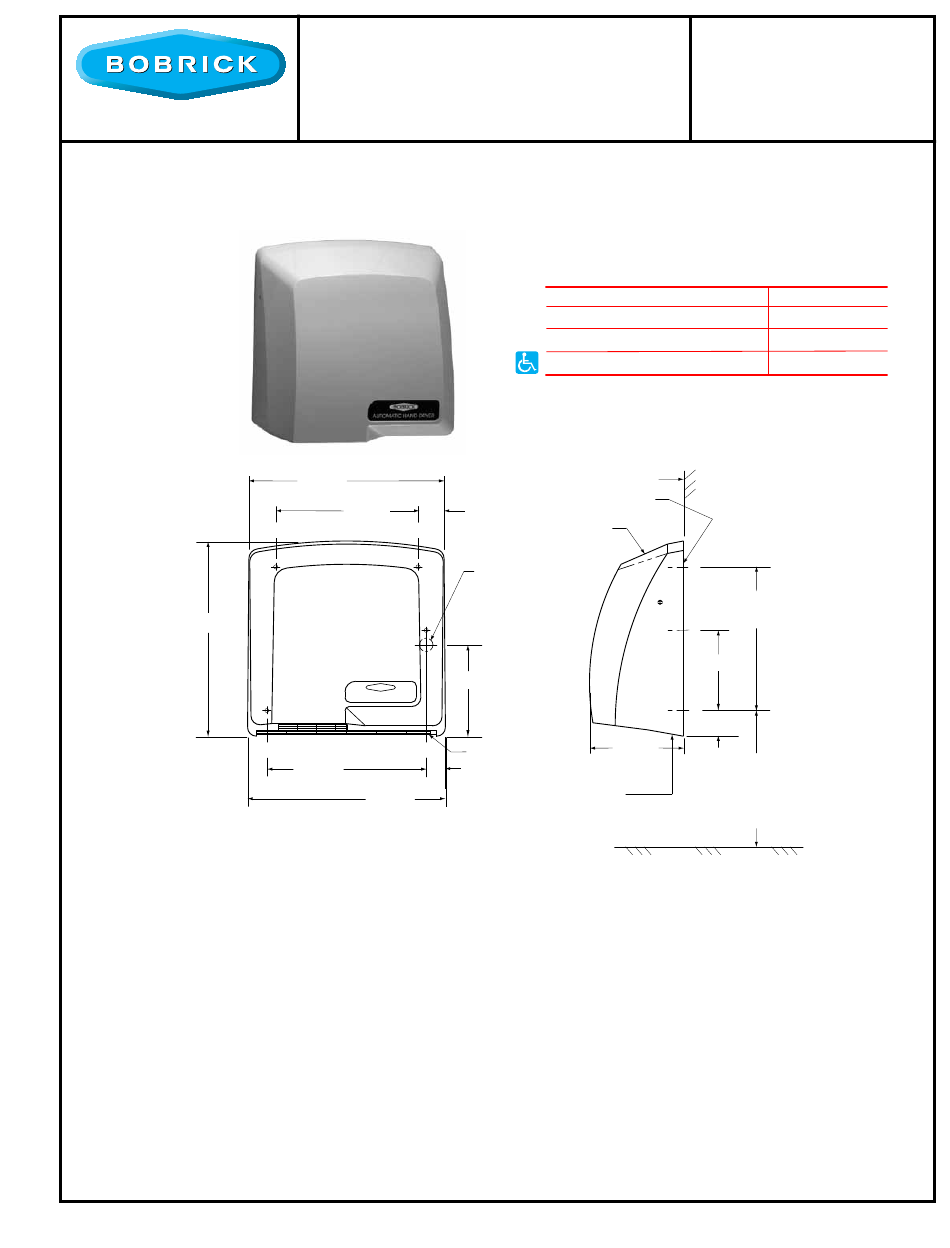

Technische Daten
Elektrische Eigenschaften: 220 bis 240 V~, 7,7 A, 1500 bis 1700 W,
50/60 Hz, einphasig, mit VDE-Zulassung und CE-Zeichen.
280mm
mAteriAl:
Gehäuse — Einteiliger, 2,6 mm starker, hellgrauer (Bobrick-Farbnummer 889) ABS-Spritzguss, schlagfest, brandhemmend,
Brennverhalten nach UL-94-5. Das Gehäuse ist mit drei Edelstahl-Flachkopfschrauben an der Grundplatte befestigt.
Grundplatte und Gebläsegehäuse — 2 mm starker, geformter, grauer Hochglanzkunststoff, brandhemmend.
Lufteintrittsgitter ist in die Unterseite der Grundplatte eingepasst. Luftaustrittsgitter ist zwischen Gebläsegehäuse und
Grundplatte montiert.
Motor — 220-240 V~, 90 W, 50/60 Hz, 3300 U/min. Bürstenloser Außenläufer-Motor Abgedichtete Kugellager an beiden
Enden der Antriebswelle; wartungsfrei. Mit Überhitzungsschutzschalter.
Gebläse — Dynamisch ausgewuchtetes Zentrifugalgebläse mit 133 mm Durchmesser und mehreren Metallflügeln. Richtet den
Luftstrom mit 2,5 m3/min aus dem Heizelement, um eine gleichförmige Lufttemperatur zu erzeugen.
Heizelement — Heizelement aus Chrom-Nickel-Heizdraht mit integriertem Überhitzungsschutzschalter. Das Heizelement
befindet sich an der Eintrittsseite des Gebläses, erwärmt die Luft gleichmäßig und ist nicht zugänglich und somit vor
mutwilliger Beschädigung geschützt.
Die Abbildungen und Beschreibungen in diesem Datenblatt beziehen sich auf Produkte, wie sie zu dem in diesem technischen Datenblatt angegebenen Datum hergestellt wurden.
Der Hersteller behält sich das Recht vor, von Zeit zu Zeit Änderungen und Verbesserungen an der Konstruktion und an den Abmessungen vorzunehmen.
AutomAtischer
händetrockner zur
AufputzmontAge
Modell B-710E 230-V CompacDr yer™
275mm
200mm
S S
BOBRICK
AUTOMATIC HAND DRYER
S S
225mm
280mm
empfohlene instAllAtionshöhe
*
Kinderwaschraum, Alter 3-4
Kinderwaschraum, Alter 5-8
Kinderwaschraum, Alter 9-12
Allgemeine Anwendungen
*
Unterstes Schraubenloch der Montageplatte zu Boden
Wandoberfläche
Montageplatte
35mm
Abdeckung
Kabeleinführung
ø19 mm für
UP-Verdrahtung
125mm
130mm
Kabeleinführung
25mm
16 x 14mm
Kabeleinführung AP-Verdrahtung
B-710e
36'' (915mm)
40'' (1.015mm)
44'' (1.120mm)
48'' (1219 mm)
S
205mm
Typ.
S
115mm
S
35mm
Für die
empfohlene
Installationshöhe
vom Boden
siehe Tabelle
Fortsetzung. . .
Ausgabe 4/09 Intl. Gedruckt in den U.S.A.
© 2009 by Bobrick Washroom Equipment, Inc.
