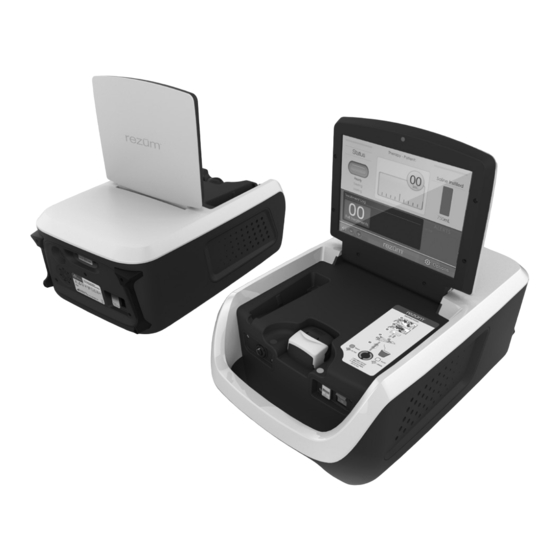

Seite 1 rezūm ™ Generator User’s Manual �� 2 Manual del usuario �� 21 Manuel d’utilisation �� 41 Bedienungsanleitung �� 62 Manuale dell’utente �� 83 Gebruikershandleiding �� 104 Manual do Utilizador �� 124 Black (K) ∆E ≤5.0...
Seite 2: Inhaltsverzeichnis
TABLE OF CONTENTS Connecting New Delivery Device During Treatment Session ........10 Figure 19: New Delivery Device ..................10 WARNING ............................4 Turning Off the Rezūm Generator..................10 SAFETY ............................4 Figure 20: Power Button ....................10 Rezūm Generator Options Menu Items ................10 DANGER ............................4 Figure 21: Options Menu Button ..................10 DEVICE DESCRIPTION .........................4 Figure 22: Options Menu Choices ..................11 Drain Bladder .........................11...
Seite 3 EN 60601-1-2 COMPLIANCE ......................17 TROUBLESHOOTING ........................17 Overview ..........................17 Troubleshooting Steps ......................17 Error Messages ........................17 Critical Error Message ......................17 Figure 46: Example Critical Error Message ..............17 Non-Critical Error message ....................17 Figure 47: Example Error Message ................17 Informational Error message ....................17 Figure 48: Example Informational Error Message ............17 Error Message Table ......................18 Critical Error Messages ......................18 Table 13: Critical Error Message Table ................18...
Seite 4: Warning
After visual inspection, if the generator is damaged or a message is indicated to not CAUTIONS use the generator, please contact Boston Scientific Technical Service and take the After cleaning, allow complete drying before plugging into an outlet. generator out of service.
Seite 5: Adverse Events
Do not place anything on this generator. Handling and Storage Do not soak the generator or accessories in any medical liquid. Also, keep liquids out of This product has no specific storage or handling requirements. the generator and accessories. User Interface Symbols Equipment operating in close proximity may emit strong electromagnetic or radio frequency interference (RFI), which could affect the performance of this device.
Seite 6: Operational Instructions
• Training as required by state, province, or country regulations. Table 1: Front and Top of Generator Description Table • Training on operation and use of the generator. Item Description • Additional training as required by a physician or Medical Director. Display Screen Touch screen display to provide system feedback to the •...
Seite 7: Audible Tones
• The Critical Error and Delivery Device Disabled alarm tones cannot be silenced by A: Title Bar the volume control. • The volume resets to the default when the generator is turned off and on again. • Set the volume loud enough to be heard adequately in the actual use environment. Detachable Parts and Accessories Warning: Use only approved and specified parts, accessories, optional parts, B: Information...
Seite 8: Turning On The Rezūm Generator
Caution: Observe the following cautions when connecting this generator with other equipment: • Ensure that the connected equipment is in accordance with the IEC60601-1 or IEC safety standards. Power • Employ additional protective measures (e.g., additional protective earthing) Button as necessary. Caution: Exposing the Rezūm™...
Seite 9: Priming The Delivery Device
Figure 9: Delivery Device Setup Figure 12: Priming Screen After all connections are properly made, a message will be displayed for 5 seconds letting the user know that items have been connected and then the Priming screen will be displayed. Figure 13: Priming Complete The Setup Complete will be displayed when the Delivery Device has been successfully primed.
Seite 10: Connecting New Delivery Device During Treatment Session
The generator will automatically be ready for treatment (Figure 16) when the pending condition is resolved. Monitor the ALERTS message area during treatment and take action when specified to do so. Turbo Flush If visualization becomes cloudy during the procedure, Turbo Flush can be activated to improve the visualization by increasing the saline flow rate.
Seite 11: Drain Bladder
Figure 22: Options Menu Choices Figure 25: Release Syringe If the Delivery Device is primed and a release syringe operation occurs, then the Drain Bladder Delivery Device shall require re-priming before treatments can be resumed. When 750ml of saline has been used, a message will be displayed to the physician to After the device is removed, procedure summary will be displayed.
Seite 12: More Options
More Options From the Options menu, select More Options. The More Options screen allows the 6 options that can be selected. Figure 28: Export Procedure Records Progress When the records are properly transferred to the USB memory stick, a confirmation message will be displayed on the screen.
Seite 13: Export Logs
Figure 35: Language Settings Figure 39: Export Files Select the desired language from the dropdown language list and click OK to change the After saving the files, the generator will build the archive, export the files, and prompt language from English to desired language. Use the scroll bar to display more languages. when it is successful.
Seite 14: Treatment Monitor
Caution: The Rezūm Generator USB port is only intended for use by authorized service personnel or to export treatment data. To ensure the Rezūm Generator is always functional when required, Boston Scientific recommends performing the following routine activities: • Performing a Visual Inspection.
Seite 15: Not Recommended Cleaning Products
Warning: After the visual inspection, if the generator is damaged or a message use. Refer to the Electromagnetic Immunity information in this section. indicates to not use, take the generator out of service and call Boston Scientific Technical Service. Caution: The Rezūm Generator needs special precautions regarding Electromagnetic compatibility (EMC) and care should be taken in accordance to the EMC information provided in this document.
Seite 16 Table 10: Electromagnetic Immunity Table 11: Electromagnetic Immunity Immunity Test Compliance Electromagnetic Environment - Guidance Guidance and Manufacturer’s Declaration - Electromagnetic Immunity Level The Rezūm Generator is intended for use in the electromagnetic environment Electrostatic ±8 kV contact Floors should be wood, concrete or ceramic specified below.
Seite 17: En 60601-1-2 Compliance
If you are unable to correct it, write down the error message and error code, if applicable, and contact qualified service personnel in your institution or contact Boston Scientific Technical Service. Error Messages Error messages will be displayed on the screen. There are 3 types of error messages - Critical, Non-Critical Error, and Informational Error.
Seite 18: Error Message Table
Error Message Table The following tables list all error messages that are displayed by the generator. Follow error message instructions to resolve the error. Critical Error Messages Table 13: Critical Error Message Table Code Error Title Error Cause Text Error Message Generator RF Power Supply Error Retract the needle and remove the Delivery Device from patient.
Seite 19: Non-Critical Error Messages
Non-Critical Error Messages Table 14: Non-Critical Error Message Table Code Error Title Error Cause Text Error Message Faulty Delivery Unable to Read from Delivery Device Remove and reconnect Delivery Device electrical cable. If problem persists, replace Delivery Device. Device Memory Faulty Delivery Unable to Write to Delivery Device Remove and reconnect Delivery Device electrical cable.
Seite 20: Informational Error Messages
Unique Identifier: Rezūm™ M006D2201-0031 GTIN 08714729996996 manner or environment, or for any purpose for which Boston Scientific did not design it, G2200-003 GTIN 0855357006003 or in violation of Boston Scientific’s recommendations or FDA cleared Instructions For Use; or (ii) any alteration, modification or revision of the Warranted Product by Customer Responsible Party –...
