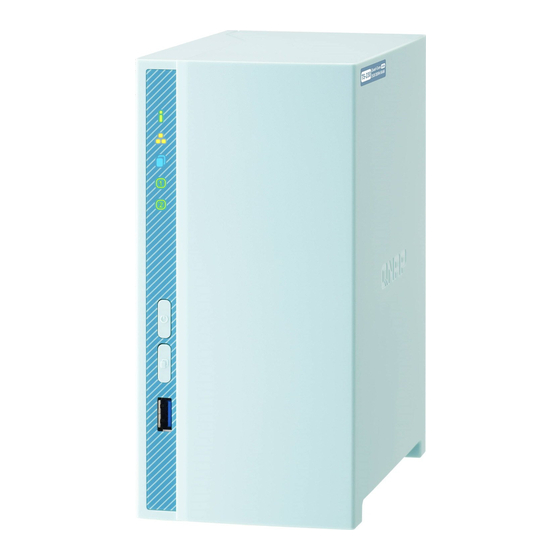

QNAP TS-230 Benutzerhandbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

TS-230
Benutzerhandbuch
Dokumentversion: 2
14/04/2020

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für QNAP TS-230

Inhaltszusammenfassung für QNAP TS-230

  • Seite 1 TS-230 Benutzerhandbuch Dokumentversion: 2 14/04/2020...

  • Seite 2: Inhaltsverzeichnis

    TS-230 Benutzerhandbuch Inhaltsverzeichnis 1. Vorwort Über diese Anleitung............................ 3 Zielgruppe..............................3 In diesem Dokument verwendete Symbole....................3 2. Produktübersicht Über das TS-230............................4 Technische Daten – Hardware........................4 Lieferumfang..............................6 Komponenten............................... 6 Vorderseite............................... 7 Rückseite..............................7 Vordere Laufwerksnummerierung......................8 Installationsanforderungen........................... 8 Das NAS einrichten............................9 3.
  • Seite 3 VCCI-Hinweis..............................40 BSMI-Hinweis............................. 40 SJ/T 11364-2006............................40...

  • Seite 4: Vorwort

    TS-230 Benutzerhandbuch 1. Vorwort Über diese Anleitung Diese Anleitung enthält Informationen zum QNAP TS-230 NAS und Schritt-für-Schritt Anweisungen zum Installieren der Hardware. Es enthält zudem Anweisungen zur grundlegenden Bedienung und Fehlerbehebung. Zielgruppe Dieses Dokument richtet sich an Verbraucher und Speicheradministratoren. Es geht davon aus, dass Nutzer über ein grundlegendes Verständnis für Speicher- und Datensicherungskonzepte verfügen.

  • Seite 5: Produktübersicht

    Das TS-230 ist ein anwenderfreundliches NAS für die Sicherung, Synchronisierung, den Remote-Zugriff und die Unterhaltung zu Hause. Das TS-230 bietet eine reibungs- und nahtlose Datenübertragung für mehrere Benutzer. Es ist mit einem Realtek RTD1296 Quad-Core ARM Cortex A53 Prozessor mit 2 GB DDR4 Speicher ausgestattet.
  • Seite 6 TS-230 Benutzerhandbuch Komponente TS-230 Kompatible Laufwerke 3,5-Zoll Schächte: • 3,5-Zoll SATA-Festplattenlaufwerke • 2,5-Zoll SATA-Festplattenlaufwerke • 2,5-Zoll SATA Solid-State-Drives Wichtig 2,5-Zoll Laufwerke unterstützen nur Laufwerke mit einer maximalen Höhe von 9,5 mm. Hot-Swapping Unterstützt Netzwerk Gigabit-Ethernet-Ports 1 x GbE RJ45 Externe E/A-Anschlüsse & Erweiterungssteckplätze USB-Ports Vorderseite: 1 x USB 3.0 Typ-A...

  • Seite 7: Lieferumfang

    0˚C bis 40˚C (32˚F bis 104˚F) Relative Luftfeuchtigkeit • Nicht kondensierende relative Luftfeuchtigkeit: 5 bis 95% • Feuchtkugeltemperatur: 27˚C (80,6˚F) Tipp Technische Daten des Modells gelten vorbehaltlich Änderungen. Die neuesten Spezifikationen finden Sie unter https://www.qnap.com. Lieferumfang Komponente Anzahl TS-230 Netzteil Netzkabel Schrauben für 3,5-Zoll-Laufwerk...

  • Seite 8: Vorderseite

    TS-230 Benutzerhandbuch Vorderseite Komponente Komponente Status-LED Laufwerk 2 LED LAN-LED Netzschalter USB One-Touch-Kopie LED USB One-Touch-Kopie Taste Laufwerk 1 LED USB 3.0 One-Touch-Kopie Typ-A Port Rückseite Produktübersicht...

  • Seite 9: Vordere Laufwerksnummerierung

    TS-230 Benutzerhandbuch Komponente Komponente Systemlüfter Gigabit Ethernet Geschwindigkeit LED Reset-Taste USB 2.0 Typ-A Port Ethernet Port (GbE RJ45) USB 3.0 Typ-A Port Gigabit Ethernet Aktivität LED Anschluss für Netzkabel Vordere Laufwerksnummerierung Installationsanforderungen Kategorie Element Umgebung • Raumtemperatur: 0˚C bis 40˚C (32˚F bis 104˚F) •...

  • Seite 10: Das Nas Einrichten

    TS-230 Benutzerhandbuch Das NAS einrichten 1. Stellen Sie Ihren NAS in einer Umgebung auf, welche den Anforderungen entspricht. 2. Installieren Sie die Laufwerke. Weitere Informationen finden Sie in den folgenden Themen: • 3,5-Zoll Festplatten in 3,5-Zoll Einsätzen installieren • 2,5-Zoll Festplatten oder Solid-State-Drives in 3,5-Zoll Einsätzen installieren 3.

  • Seite 11: Installation Und Konfiguration

    Dieser Abschnitt enthält Informationen zur Installation von Laufwerken, Speichermodulen und Erweiterungskarten. Festplatteninstallation Das TS-230 ist mit 3,5-Zoll und 2,5-Zoll SATA Festplatten sowie 2,5-Zoll Solid-State-Drives kompatibel. 3,5-Zoll Festplatten in 3,5-Zoll Einsätzen installieren Warnung • Die Installation eines Laufwerks und die Installation von QTS löscht alle Daten auf dem Laufwerk.
  • Seite 12 TS-230 Benutzerhandbuch c. Schieben Sie die Abdeckung zurück. d. Heben Sie die Abdeckung an. 5. Setzen Sie ein Laufwerk in dem Einsatz ein. a. Entfernen Sie einen Laufwerkeinsatz, indem Sie gleichzeitig auf die Verriegelung drücken und am Einsatz ziehen. b. Entfernen Sie die Halterungen an den Seiten des Laufwerkeinsatzes.
  • Seite 13 TS-230 Benutzerhandbuch c. Setzen Sie das Laufwerk in den Einsatz ein, sodass die Löcher unten am Laufwerk an den Löchern am Boden des Einsatzes ausgerichtet sind. d. Bringen Sie die Halterungen an, um das Laufwerk im Einsatz zu befestigen. e. Optional: Bringen Sie die Schraube an.
  • Seite 14 TS-230 Benutzerhandbuch 6. Schieben Sie den Einsatz in den Schacht ein. a. Schieben Sie den Einsatz in den Laufwerkschacht ein. b. Drücken Sie den Griff. 7. Bringen Sie die Gehäuseabdeckung wieder an. a. Setzen Sie die Abdeckung auf das NAS.
  • Seite 15 TS-230 Benutzerhandbuch c. Bringen Sie die Schraube an der Unterseite des NAS an. d. Platzieren Sie das NAS in normaler, aufrechter Position. Installation und Konfiguration...
  • Seite 16 TS-230 Benutzerhandbuch 8. Schließen Sie alle Kabel und externen Komponenten wieder an. 9. Schalten Sie den NAS ein. 2,5-Zoll Festplatten oder Solid-State-Drives in 3,5-Zoll Einsätzen installieren Warnung • Die Installation eines Laufwerks und die Installation von QTS löscht alle Daten auf dem Laufwerk.
  • Seite 17 TS-230 Benutzerhandbuch d. Schieben Sie die Abdeckung zurück. e. Heben Sie die Abdeckung an. 5. Setzen Sie ein Laufwerk in dem Einsatz ein. a. Entfernen Sie einen Laufwerkeinsatz, indem Sie gleichzeitig auf die Verriegelung drücken und am Einsatz ziehen. Installation und Konfiguration...
  • Seite 18 TS-230 Benutzerhandbuch b. Entfernen Sie die rechte Halterung von dem Laufwerkeinsatz. c. Setzen Sie das Laufwerk in den Einsatz ein, sodass die Löcher unten am Laufwerk an den Löchern am Boden des Einsatzes ausgerichtet sind. d. Bringen Sie die Schraube an.
  • Seite 19 TS-230 Benutzerhandbuch 6. Schieben Sie den Einsatz in den Schacht ein. a. Schieben Sie den Einsatz in den Laufwerkschacht ein. b. Drücken Sie den Griff. 7. Bringen Sie die Gehäuseabdeckung wieder an. a. Setzen Sie die Abdeckung auf das NAS.
  • Seite 20 TS-230 Benutzerhandbuch c. Schrauben Sie die Schraube fest. d. Platzieren Sie das NAS in normaler, aufrechter Position. Installation und Konfiguration...

  • Seite 21: Qts-Installation

    TS-230 Benutzerhandbuch 8. Schließen Sie alle Kabel und externen Komponenten wieder an. 9. Schalten Sie den NAS ein. QTS-Installation Methode Beschreibung Anforderungen Installation mittels Wenn der NAS mit Ihrem lokalen • Computer Qfinder Pro Netzwerk verbunden ist, können Sie wie •...

  • Seite 22: Qts Mittels Qfinder Pro Installieren

    8. Klicken Sie auf Weiter. 9. Stellen Sie Zeitzone, Datum und Uhrzeit ein. Tipp QNAP empfiehlt, eine Verbindung mit einem NTP-Server herzustellen, um sicherzustellen, dass der NAS dem UTC-Standard (Koordinierte Weltzeit) folgt. 10. Klicken Sie auf Weiter. 11. Wählen Sie IP-Adresse automatisch beziehen (DHCP).

  • Seite 23: Qts Mittels Cloud-Schlüssel Installieren

    1. Schalten Sie das NAS ein. 2. Verbinden Sie den NAS mit dem Internet. 3. Rufen Sie über eine der folgenden Methoden die QNAP Cloud-Installationswebseite auf: • Wechseln Sie auf Ihrem Computer zu http://install.qnap.com/. • Scannen Sie den QR-Code auf dem NAS mit einem Mobilgerät.
  • Seite 24 11. Klicken Sie auf Weiter. 12. Stellen Sie Zeitzone, Datum und Uhrzeit ein. Tipp QNAP empfiehlt, eine Verbindung mit einem NTP-Server herzustellen, um sicherzustellen, dass der NAS dem UTC-Standard (Koordinierte Weltzeit) folgt. 13. Klicken Sie auf Weiter. 14. Wählen Sie IP-Adresse automatisch beziehen (DHCP).

  • Seite 25: Grundlegende Bedienung

    TS-230 Benutzerhandbuch 4. Grundlegende Bedienung Dieses Kapitel beschreibt den grundlegenden Betrieb des NAS. Netzschalter Aktion Benutzeraktion Ergebnis Einschalten Taste einmal drücken. NAS wird eingeschaltet. Ausschalten Taste 1,5 Sekunden lang gedrückt NAS wird ausgeschaltet. halten. Ausschalten erzwingen Taste 5 Sekunden lang gedrückt NAS wird heruntergefahren.

  • Seite 26: Leds

    TS-230 Benutzerhandbuch LEDs Wenn das NAS eingeschaltet ist, zeigen die LEDs den Systemstatus und weitere Informationen an. Die folgenden LED-Informationen werden nur angezeigt, wenn das Laufwerk richtig installiert wurde und das NAS mit dem Netzwerk verbunden ist. Für Einzelheiten dazu, wo am Gerät sich die LEDs befinden, siehe Vorderseite.

  • Seite 27: Usb One Touch Copy-Taste

    TS-230 Benutzerhandbuch Status Beschreibung Laufwerk Blinkt rot Beim Datenzugriff ist ein Lese/Schreibfehler aufgetreten. Es ist ein Lese/Schreibfehler auf einem Laufwerk aufgetreten. Blinkt grün Es wird auf Daten zugegriffen. Grün Es kann auf das Laufwerk zugegriffen werden. Blinkt alle 0,5 s blau •...
  • Seite 28 TS-230 Benutzerhandbuch Dauer Frequenz Beschreibung Langer Signalton (1,5 3 (alle 5 Minuten) Der Systemlüfter funktioniert nicht. Sekunden) • Das Datenträgervolume wird in Kürze voll ausgelastet sein. • Das Datenträgervolume ist voll ausgelastet. • Die Laufwerke befinden sich im herabgesetzten Modus.

  • Seite 29: Problemlösung

    TS-230 Benutzerhandbuch 5. Problemlösung Dieses Kapitel enthält Informationen zur grundlegenden Fehlerbehebung. Hot-Swapping von ausgefallenen Festplatten Das NAS unterstützt das Hot-Swapping von Laufwerken, wenn ein Laufwerk im RAID 1 ausfällt. 1. Melden Sie sich bei QTS an. 2. Gehen Sie zu Hauptmenü > Speichermanager > Speicher > Datenträger/VJBOD.

  • Seite 30: Support Und Sonstige Ressourcen

    TS-230 Benutzerhandbuch Datenträgervolume Unterstützt RAID- Max. Anzahl entfernter Festplatten Wiederherstellung Einzeln Nein JBOD RAID 0 RAID 1 Support und sonstige Ressourcen QNAP stellt folgende Ressourcen bereit: Ressource Dokumentation https://docs.qnap.com Service Portal https://service.qnap.com Downloads https://download.qnap.com Community-Forum https://forum.qnap.com Problemlösung...

  • Seite 31: Glossar

    E-Mail-Adresse, die für die Registrierung des myQNAPcloud-Kontos verwendet wurde myQNAPcloud Bietet verschiedene externe Zugriffsdienste, wie DDNS und myQNAPcloud Link Qfinder Pro Mit dem QNAP Dienstprogramm können Sie QNAP NAS Geräte in Ihrem lokalen Netzwerk finden und auf sie zugreifen QNAP NAS-Betriebssystem Glossar...

  • Seite 32: Hinweise

    Bestimmungen. Eingeschränkte Garantie QNAP bietet für seine Produkte eine eingeschränkte Garantie. Für Ihr Hardware-Produkt der Marke QNAP gilt für die Dauer von einem (1) oder mehr Jahren ab Rechnungsdatum eine Gewährleistung gegen Material- und Verarbeitungsmängel. ("Garantiezeitraum"). Ihre Garantieansprüche können Sie auf www.qnap.com/...
  • Seite 33 TS-230 Benutzerhandbuch Preamble The GNU General Public License is a free, copy left license for software and other kinds of works. The licenses for most software and other practical works are designed to take away your freedom to share and change the works. By contrast, the GNU General Public License is intended to guarantee your freedom to share and change all versions of a program--to make sure it remains free software for all its users.
  • Seite 34 TS-230 Benutzerhandbuch modifying a private copy. Propagation includes copying, distribution (with or without modification), making available to the public, and in some countries other activities as well. To “convey” a work means any kind of propagation that enables other parties to make or receive copies.
  • Seite 35 TS-230 Benutzerhandbuch When you convey a covered work, you waive any legal power to forbid circumvention of technological measures to the extent such circumvention is effected by exercising rights under this License with respect to the covered work, and you disclaim any intention to limit operation or modification of the work as a means of enforcing, against the work's users, your or third parties' legal rights to forbid circumvention of technological measures.
  • Seite 36 TS-230 Benutzerhandbuch c. Convey individual copies of the object code with a copy of the written offer to provide the Corresponding Source. This alternative is allowed only occasionally and noncommercially, and only if you received the object code with such an offer, in accord with subsection 6b.
  • Seite 37 TS-230 Benutzerhandbuch When you convey a copy of a covered work, you may at your option remove any additional permissions from that copy, or from any part of it. (Additional permissions may be written to require their own removal in certain cases when you modify the work.) You may place additional permissions on material, added by you to a covered work, for which you have or can give appropriate copyright permission.
  • Seite 38 TS-230 Benutzerhandbuch accept this License. Therefore, by modifying or propagating a covered work, you indicate your acceptance of this License to do so. 11. Automatic Licensing of Downstream Recipients. Each time you convey a covered work, the recipient automatically receives a license from the original licensors, to run, modify and propagate that work, subject to this License.
  • Seite 39 TS-230 Benutzerhandbuch covered work, unless you entered into that arrangement, or that patent license was granted, prior to 28 March 2007. Nothing in this License shall be construed as excluding or limiting any implied license or other defenses to infringement that may otherwise be available to you under applicable patent law.

  • Seite 40: Ce-Hinweis

    Program in return for a fee. END OF TERMS AND CONDITIONS CE-Hinweis Dieses QNAP NAS erfüllt die CE-Übereinstimmungsklasse B. FCC-Hinweis Mitteilung für FCC-Klasse B Dieses Gerät erfüllt Teil 15 der FCC-Vorschriften. Folgende zwei Bedingungen müssen für die Inbetriebnahme erfüllt sein:...

  • Seite 41: Vcci-Hinweis

    TS-230 Benutzerhandbuch Wichtig An diesem Gerät vorgenommene Modifizierungen, die nicht von QNAP Systems, Inc. genehmigt sind, können die durch die FCC erteilte Befugnis des Benutzers, dieses Geräts in Betrieb zu setzen, ungültig machen. VCCI-Hinweis VCCI–B BSMI-Hinweis SJ/T 11364-2006 本产品符合中国 RoHS 标准。以下表格标示此产品中某有毒物质的含量符合中国...
  • Seite 42 TS-230 Benutzerhandbuch 部件名称 有毒有害物质或元素 铅 汞 镉 六价铬 多溴联苯 多溴二苯醚 (Pb) (Hg) (Cd) (CR(VI)) (PBB) (PBDE) 风扇组装 电力供应组装 0 电池 O: 表示该有毒有害物质在该部件所有物质材料中的含量均在 SJ/T11363-2006 标准规定的限量要求以下。 X: 表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T11363-2006 标准规定的限量要求。 Hinweise...
